Installation of the mounting bridges

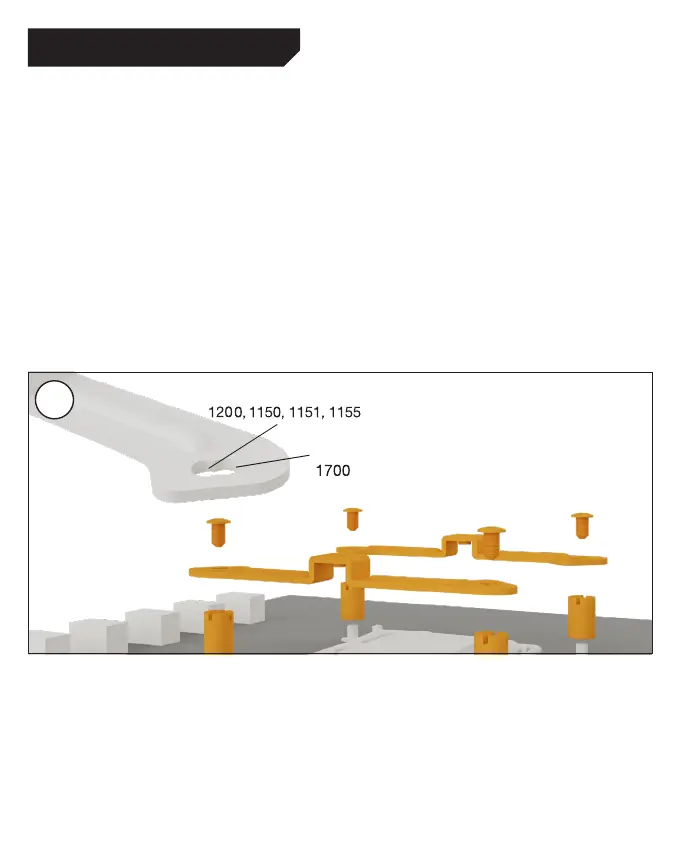

Screw the Intel spacer nut A onto the Intel backplate. Then
position the Intel mounting brackets over the Intel spacer
nut A and affix these with the mounting bracket fastening
screws. You can use any cross-tip screwdriver for this.
Installation der Montagebrücken
Schraube den Intel Gewindebolzen A auf die Intel Backplate.
Positioniere dann die Intel Montagebrücken auf den Intel
Gewindebolzen A, um sie mit den Befestigungsschrauben
für die Montagebrücke zu fixieren. Hierzu kannst du einen
üblichen Kreuzschraubendreher nutzen.
Монтаж задньої пластини
Зафіксуйте гвинти задньої пластини Intel у відповідних
до типу процесорного сокету отворах задньої пластини
Intel за допомогою ущільнюючих кілець і розташуйте
зібрану задню пластину Intel під материнською
платою. Переконайтеся, що гвинти задньої пластини
Intel відповідають отворам на материнській платі.
固定背板
将Intel背板螺丝放入Intel背板后部的槽口中。查看实际CPU
插槽的钻孔。使用O形环将背板螺丝拧紧到 Intel背板上。为实
际Intel插槽组装Intel背板后，将其放置在主板下面。确保Intel
背板螺丝与主板孔的位置 完全匹配。
バックプレートの固 定
Intel バックプレート用のねじ を Intel バックプレートt の背面
にある刻み目に配置します。実際の CPU ソ ケットで、ドリルで
開けられた穴をよく見てください。O型リングを使用し、Intel
バックプレートをバックプレ ートねじで固 定します。実際 の
Intel ソケットで Intel バックプレートが組み立てられたら、マ
ザーボードの 下にそれを配置します。Intel バックプレートね
じ がマザーボードの穴の位置にぴったり合っていることを
確 認してくだ さい 。
固定背板
將 Intel 背板螺絲 置於 Intel 背板 後方的凹口上。依循實際
CPU 插槽的鑽孔插入。使用 O 形環 以固定背板 螺絲至 Intel
背板上。待組裝實際 Intel 插槽的 Intel 背板後，將其固定在主
機板下方。確定背板螺絲 精準固 定在主機板螺絲孔的位置。
Intel LGA 1700 / 1200 / 1150 / 1151 / 1155
