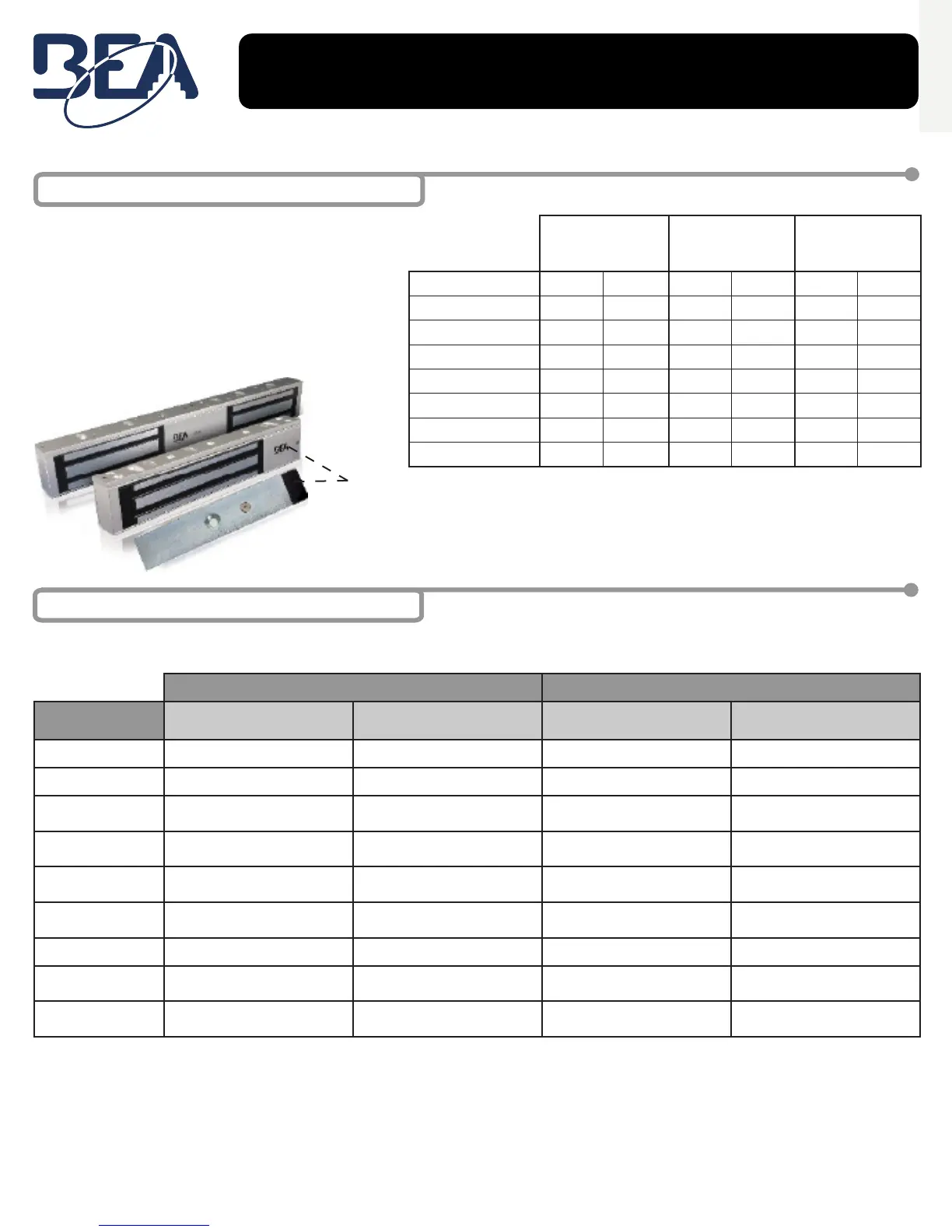

UL MAGLOCKS
GUIDE D’UTILISATION
VERROUS ÉLECTROMAGNÉTIQUES
La série de verrous électromagnétiques (Maglock)
est un ensemble de verrous magnétiques montés
en surface. Ils sont offerts en variétés de verrous
simples et doubles, de diverses tailles (c’est-à-dire
force) et aussi offerts avec ou sans commutateur
intégré d’état de porte (versions « DS »). Tous les
modèles sont conçus pour une installation standard
sur la plupart des types de portes.
Commutateur
de position de
porte
FRANÇAIS
conguration de porte force de rétention capteur d’état de porte
simple double
600 lb
(272 kg)
1200 lb
(544 kg)
avec sans
10MAGLOCK1UL
  
10MAGLOCK1ULDS
  
10MAGLOCK3UL
  
10MAGLOCK3ULDS
  
10MAGLOCK5UL
  
10MAGLOCK5ULDS
  
10MAGLOCK6UL
  
10MAGLOCK6ULDS
  
1 Description
MAGLOCKS 600 LB MAGLOCKS 1 200 LB
DESCRIPTION
10 MAGLOCK3UL
10MAGLOCK3ULDS
10 MAGLOCK6UL
10MAGLOCK6ULDS
10 MAGLOCK1UL
10MAGLOCK1ULDS
10 MAGLOCK5UL
10MAGLOCK5ULDS
Verrou : simple double simple double
Tension d’entrée : 12 ou 24 V CC 12 ou 24 V CC 12 ou 24 V CC 12 ou 24 V CC
Calibre du relais :
1 A sous 24 V CC
résistif
1 A sous 24 V CC
résistif
1 A sous 24 V CC
résistif
1 A sous 24 V CC
résistif
Calibre du
commutateur à lames :
SPDT 0,5 A sous 30 V CA/V CC
résistif
SPDT 0,5 A sous 30 V CA/V CC
résistif
SPDT 0,5 A sous 30 V CA/V CC
résistif
SPDT 0,5 A sous 30 V CA/V CC
résistif
Consommation
d’énergie :
505 mA sous 12 V CC /
260 mA sous 24 V CC
505*2 mA sous 12 V CC /
260*2 mA sous 24 V CC
505 mA sous 12 V CC /
260 mA sous 24 V CC
505*2 mA sous 12 V CC /
260*2 mA sous 24 V CC
Dimension :
9,84 x 1,65 x 1,02 po
250 x 42 x 26 mm
19,76 x 1,65 x 1,02 po
502 x 42 x 26 mm
10,47 x 2,87 x 1,58 po
266 x 73 x 40 mm
20,94 x 2,87 x 1,58 po
532 x 73 x 40 mm
Certication : UL UL UL UL
Température de
fonctionnement :
14 – 131 °F (-10 – 55 °C) 14 – 131 °F (-10 – 55 °C) 14 – 131 °F (-10 – 55 °C) 14 – 131 °F (-10 – 55 °C)
Humidité en
fonctionnement :
0 – 95 % 0 – 95 % 0 – 95 % 0 – 95 %
ATTENTION : Ce produit doit être activé à l’aide d’une alimentation électrique homologuée UL, régulée et limitée en puissance!
REMARQUE : Les spécications listées ci-dessus sont pour un emplacement d’installation intérieur et sec.
2 Spécications
