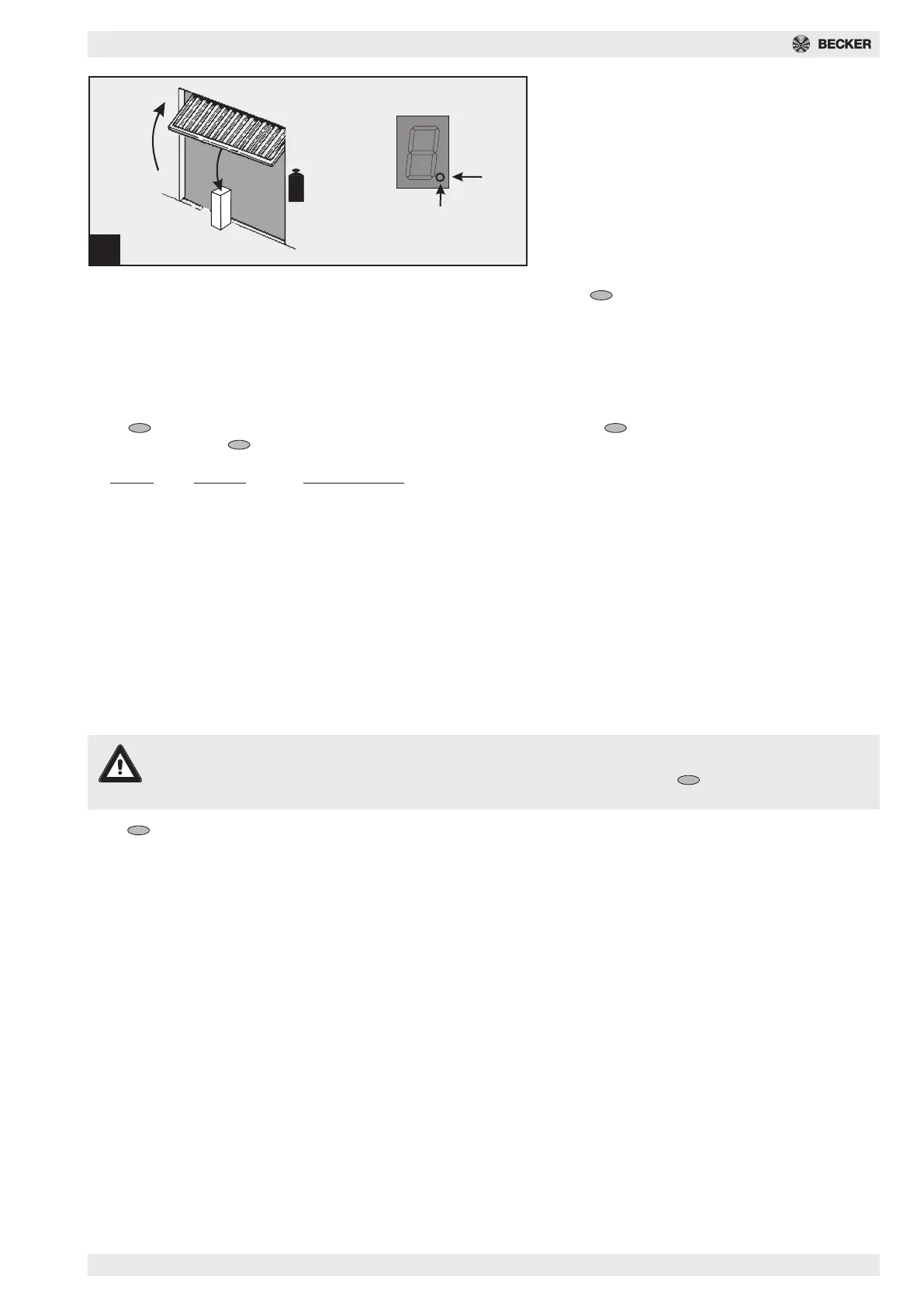

Abb. 21 - Prüfung der Kraftbegren-
zungseinrichtung
- Hindernis (z. B. Antriebskarton) unter der Tor-
schließkante positionieren.
- Tor aus der Endpositon AUF starten.
- Antrieb fährt auf das Hindernis und stoppt und
fährt zurück in die obere Endposition.
- Punktanzeige (a) muß für ca. 1 Sekunde abschal-
ten. Dann arbeitet der Antrieb fehlerfrei.
Wurden Federn am Tor verändert, dann muß die
Kraftlernfahrt neu durchgeführt werden:
Gehen Sie in den Menueschritt 5 und halten Sie die
Taste für 3 Sekunden gedrückt. Die Ziffer 0 er-
scheint. Dann Kraftlernfahrt durchführen wie unter
Punkt 18a dargestellt.
21
15
kg
F =
1 sec.
a
Sondereinstellungen
Menueschritt 7: Lichtzeiten
Taste 3 Sekunden gedrückt halten. Ziffer 3 erscheint in der Anzeige. Taste mehrmals drücken, bis Menueschritt 6
angezeigt wird. Taste nochmals für 3 Sekunden lang gedrückt halten bis Ziffer 7 erscheint.
Menue Lichtzeit Vorwarnwertzeit
0 60 s -
1 90 s -
2 120 s -
3 240 s -
40 s 3 s
5 90 s 3 s
6 240 s 3 s
7 0 s 10 s
8 90 s 10 s
9 240 s 10 s
Bei eingestellter Vorwarnzeit blinkt das Licht vor Anlauf des Antriebes und während der Fahrt. Werkseitige Einstellung ist Wert 1.
Menueschritt 8: Softlaufstrecken
Achtung
Die werkseitige Einstellung des Wertes 4 ist beizubehalten. Eine Änderung der Softlaufstrecken darf nur mit
ausdrücklicher Genehmigung des Torherstellers vorgenommen werden. Taste betätigen. Auf der Anzeige
erscheint die Ziffer 0.
Taste betätigen. Ziffer 8 erscheint auf der Anzeige.
Menuewert Start Auf Stop Auf Start Zu Stop Zu
00 000
115 0150
2015060
315151535
425452545
515151560
615151515
735353550
860151585
9 nur Softlauf
Diese Angaben entsprechen den am Laufschlitten gemessen Softlaufstrecken in cm.
