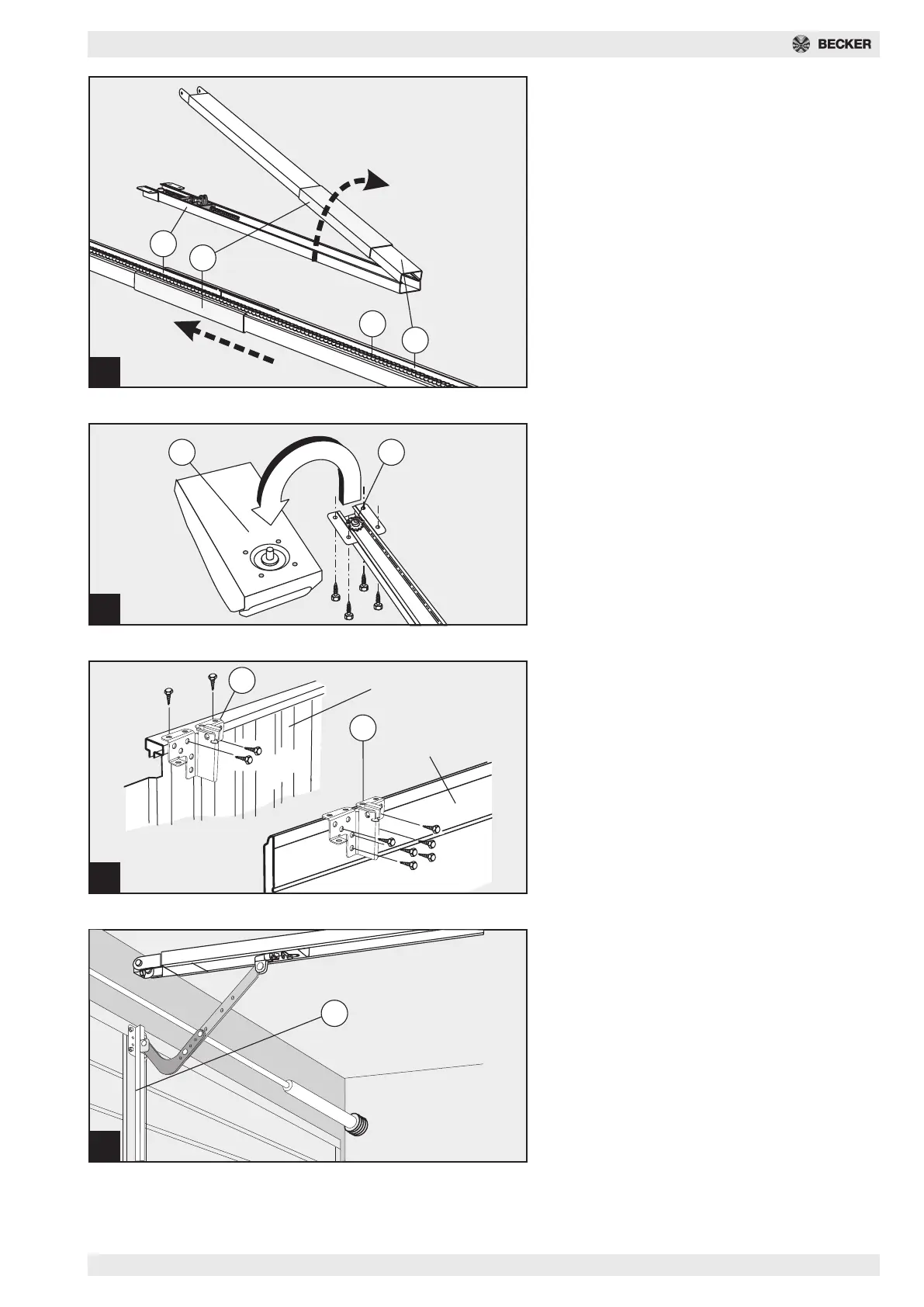

Afb. 3 - Looprail
Verwijder het verpakkingsmateriaal en klap de loop-
rail open tot zijn volle lengte.
Schuif het verbindingsstuk (7) of -stukken bij een 3
delige looprail centraal over de stootkant.
3
5
3
7
8
4
2
1a
5a
11
11
kanteldeur/poort
sectionaaldeur/
poort
5b
11a
Afb. - 4 Bevestiging looprail/aandrijfkop
Steek de looprail (zoals getoond in de afbeelding)
met kettingrondsel (2) op de aandrijfas (1a) en
schroef hem vast met de 4 plaatschroeven 8 x 16.
Afb. 5 - Montage poortaansluitconsole
Afb. 5a
De meegeleverde deurbeslag is geschikt voor alle
kanteldeuren/poorten en kleine sectionaaldeuren/
poorten.
Zet het deurbeslag (11) midden op de bovenkant van
het deur/poortblad.
Teken de bevestigingsboringen aan en boor met de
metaalboor 4 mm voor (max. boordiepte 10 mm) of
gebruik de reeds bestaande boringen. Schroef de
console vast met de meegeleverde plaatschroeven
6,3 x 16 (4 - 6 zeskant - kanteldeur/poort, 6 zeskant -
sectionaaldeur/poort).
Afb. 5b
Bij sectionaaldeuren/poorten raden wij aan een
sectionaaldeurbeslag (11a) te gebruiken (verkrijg-
baar als toebehoren).
