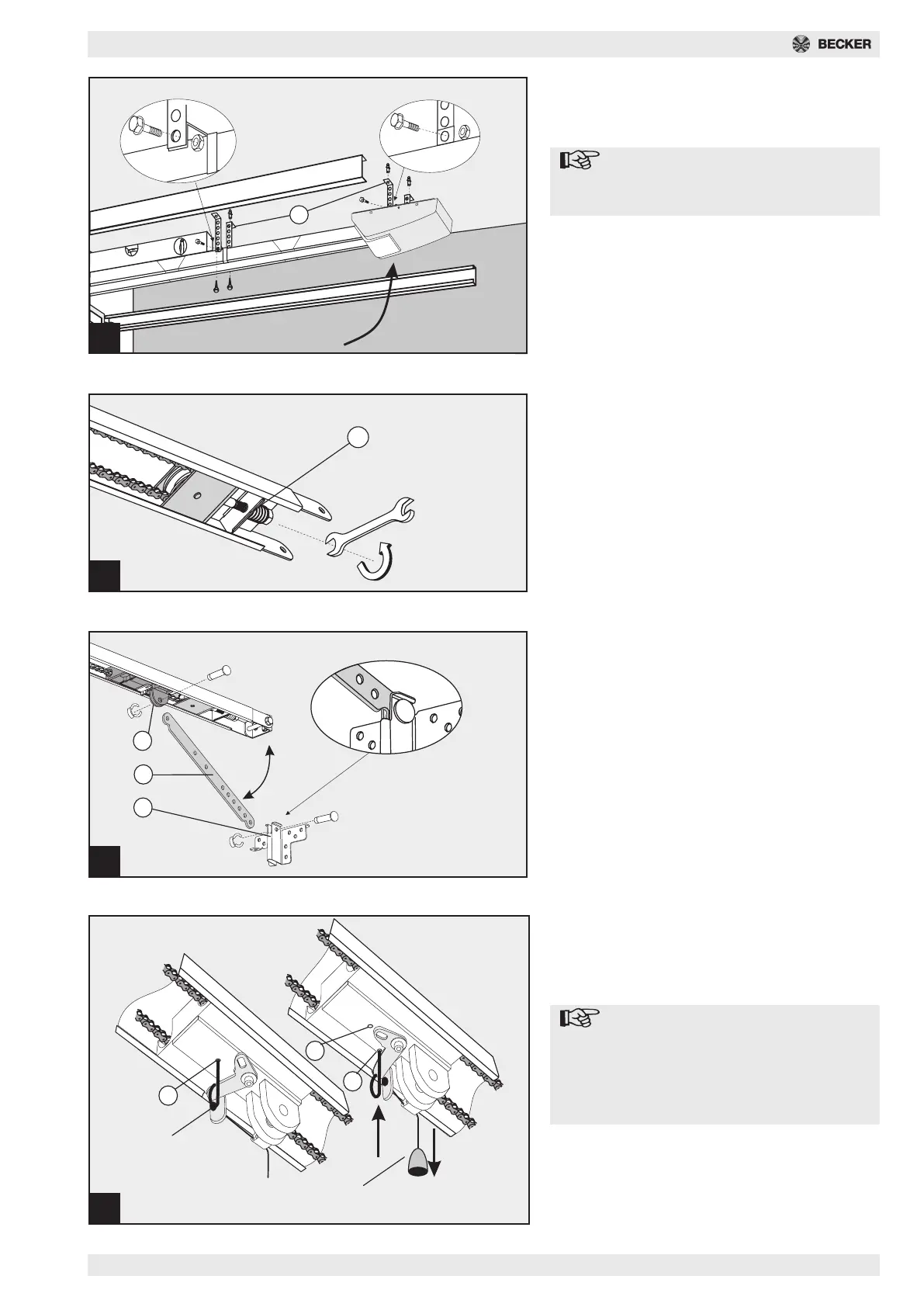

Afb. 9
Stel de lengte van de plafondbevestigingen voor
aandrijfkop en middenophanging vast, kort ze even-
tueel in met een zaag en schroef ze vast.
Aanwijzing:
Voor boorwerkzaamheden moeten rail
en aandrijfkop tegen boorstof be-
schermd worden.
Teken de bevestigingspunten in het plafond aan,
boor gaten van 10 mm voor de pluggen en schroef
de plafondbevestigingen vast.
10
9
Afb. 10
Bij doorhangende kettingen moeten deze eventueel
licht worden nagespannen. Indien nodig moet het
doorhangen geëlimineerd worden door de plafond-
ophangingen aan te passen.
11
11
4
12
max.
45°
12
a
a
b
trekknop
arrêteerpen
Afb. 11 - Verbinding deurbeslag - loops-
lede
Zet de schuifstang (12) tussen de loopslede (4) en
het deurbeslag (11) en verbind beide uiteinden met
de bouten. Voorzie de bouten van borgklemmen.
Afb. 12 - Loopslede ontgrendelen
Ontgrendel voor verdere werkzaamheden eventueel
de verbinding tussen deur/poort en aandrijving met
de trekknop aan de loopslede en beweeg de deur/
poort met de hand.
Aanwijzing
Als de deur/poort gedurende langere
tijd met de hand wordt geactiveerd, dan
moet de arreteerpen uit de parkeer-
positie (a) links worden genomen en bij
uitgetrokken trekknop in de arreteer-
positie (b) worden gestoken.
Steek om de deur/poort opnieuw te vergrendelen de
arreteerpen terug in de linker parkeerpositie (a) en
herstel de verbinding tussen deur/poort en aandrij-
ving weer. De loopslede arreteert bij de volgende
beweging weer automatisch.
