5
4.0 Drehfeldrichtungsbestimmung
In einem Drehstromnetz bestimmt die Reihenfolge der drei an-
gelegten Phasen die Drehrichtung des angeschlossenen Motors.
Die richtige Phasenfolge L1, L2, L3 ergibt eine Rechtsdrehung.
Zur Bestimmung der Phasenfolge werden die drei Anschluß-
klemmen L1, L2, L3 in beliebiger Reihenfolge an das Dreh-
stromnetz angelegt. Leuchtet
die Lampe/LED (3), liegt ein
Rechtsdrehfeld vor. Leuchtet die
Lampe/LED (4), müssen zwei
Anschlüsse vertauscht werden.
Siehe auch Tabelle (wie auf der
Geräte-Rückseite)
Bitte beachten:
Die korrekte Phasenfolge wird auch angezeigt, wenn an Stelle von
L1, L2 oder L3 der Neutralleiter N angeschlossen ist. Der korrekte
Anschluß der Phasen muß mit einem Spannungsprüfer zweipolig
festgelegt werden.
5.0 Wartung
Das Gerät benötigt bei einem Betrieb gemäß der Bedienungs-
anleitung keine besondere Wartung. Sollten während des Betriebes
trotzdem Fehler in der Funktion auftreten, wird unser Werksservice
das Gerät zum kostengünstigen Reparaturpreis instandsetzen.

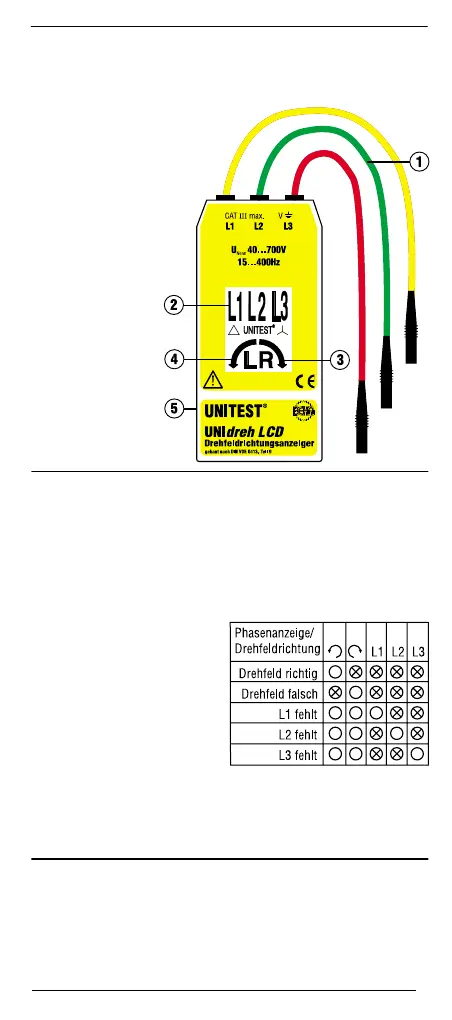

UNIdreh LCD / UNIdreh EVU
1. Anschlußleitungen mit isolierten Sicherheitssteckern.
2. LCD-Segmente zur Anzeige der
einzelnen Phasen L1, L2, L3.
3. LCD-Segmente
zur Anzeige der
Drehfeldrichtung
im Uhrzeigersinn
(Rechtsdrehfeld).
4. LCD-Segmente
zur Anzeige der
Drehfeldrichtung
im Gegen-Uhr-
zeigersinn (Links-
drehfeld).
5. Kurz-Beschrei-
bung auf der Rück-
seite des Gerätes.
300
