34 35Quick Start Guide
SPACE FX
Stroomaansluiting
De module wordt geleverd met de benodigde voedingskabel voor aansluiting op een
standaard Eurorack-voedingssysteem. Volg deze stappen om de module van stroom
te voorzien. Het is gemakkelijker om deze aansluitingen te maken voordat de module
in een rekbehuizing is gemonteerd.
1. Schakel de voeding of de rekbehuizing uit en koppel de voedingskabel los.
2. Steek de 16-pins connector van de voedingskabel in de aansluiting op
de voedingseenheid of rekbehuizing. De connector heeft een lipje dat
wordt uitgelijnd met de opening in de socket, zodat deze niet verkeerd
kan worden geplaatst. Als de voeding geen contactdoos met sleutel
heeft, zorg er dan voor dat pen 1 (-12 V) met de rode streep op de kabel
wordt georiënteerd.
3. Steek de 10-pins connector in de aansluiting aan de achterkant van de
module. De connector heeft een lipje dat uitgelijnd is met de aansluiting
voor de juiste oriëntatie.
4. Nadat beide uiteinden van de voedingskabel stevig zijn bevestigd, kunt u
de module in een hoesje monteren en de voeding inschakelen.

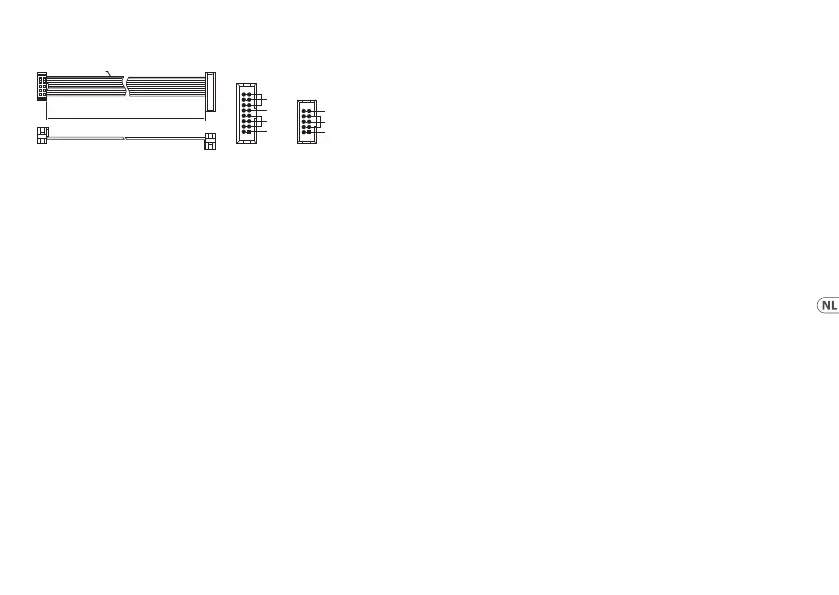

HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
Installatie
De benodigde schroeven worden bij de module geleverd voor montage in een
Eurorack-koer. Sluit de voedingskabel aan voor montage.
Afhankelijk van de rackbehuizing kan er een reeks vaste gaten zijn die 2 HP uit
elkaar liggen over de lengte van de behuizing, of een rail waarmee afzonderlijke
platen met schroefdraad langs de lengte van de behuizing kunnen schuiven. De
vrij bewegende plaatjes met schroefdraad maken een nauwkeurige positionering
van de module mogelijk, maar elke plaat moet ongeveer in verhouding tot de
montagegaten in uw module worden geplaatst voordat u de schroeven bevestigt.
Houd de module tegen de Eurorack-rails zodat elk van de montagegaten is
uitgelijnd met een rail met schroefdraad of een plaat met schroefdraad. Bevestig
de schroeven halverwege om te beginnen, waardoor kleine aanpassingen aan
de positionering mogelijk zijn terwijl u ze allemaal op één lijn krijgt. Nadat de
denitieve positie is bepaald, draait u de schroeven vast.
