Assembly Instructions
Instrucciones de ensamblaje
SERVICIO POSVENTA
Assembly Instructions
Instrucciones de ensamblaje
SERVICIO POSVENTA

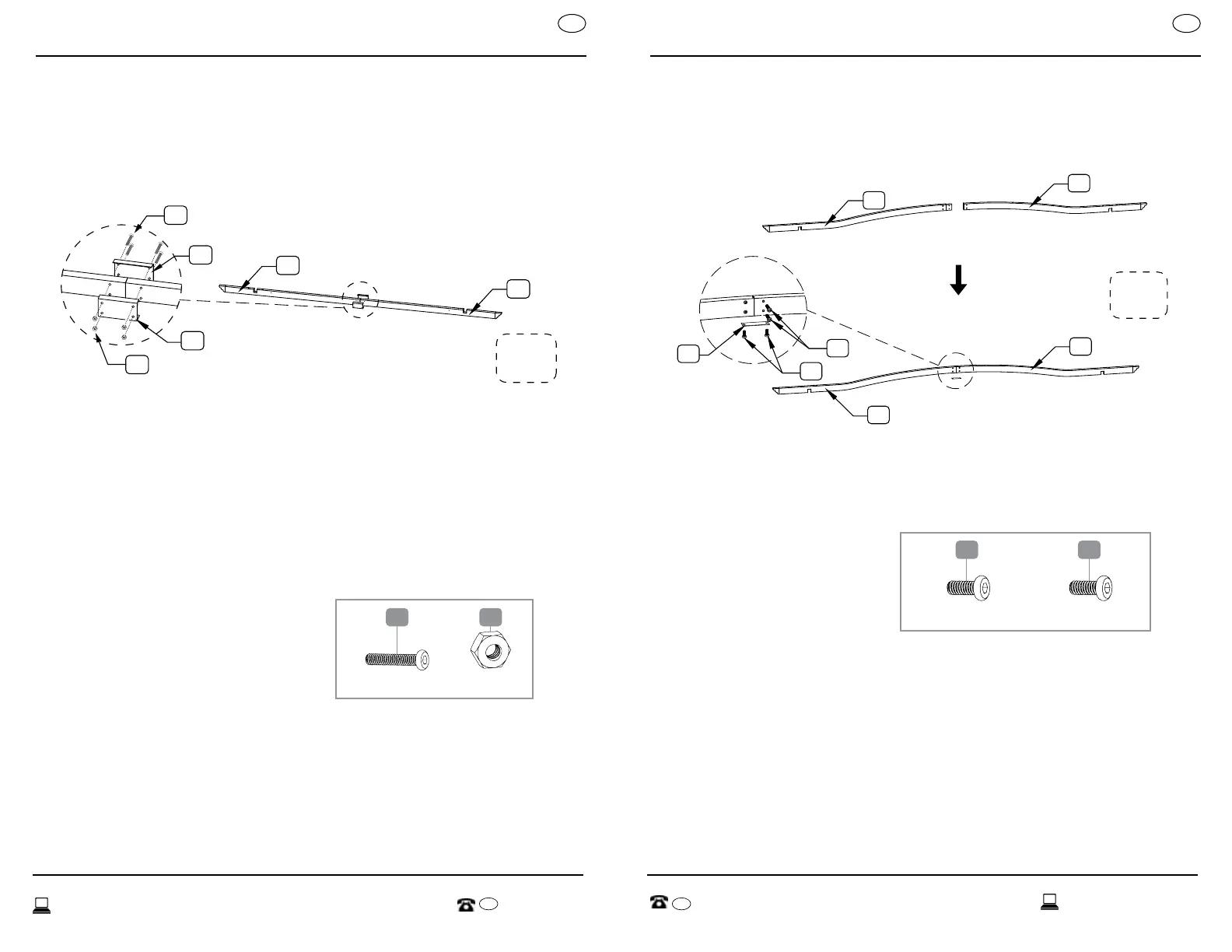

PASO 1:
Juntar dos travesaños (B) uniendo sus extremos abiertos. Insertar
cuatro pernos M6x35 mm (CC) a través del conector (H), de los
travesaños (B), y de un segundo conector (H), apretar con la tuerca M6
(FF); ver la figura 1.
Repetir estos pasos para el segundo conjunto de travesaños (B).
PASO 2:
Insertar el travesaño (C) en el travesaño (D). Insertar dos pernos M6x10
mm (AA) a través del travesaño (D) y en el travesaño (C), apretar para
mantener las piezas unidas; ver la figura 2.
Insertar dos pernos M6x15 mm (BB) a través la placa (L) y en las
partes inferiores de los travesaños (C) y el travesaño (D), apretar para
mantener las piezas unidas; ver la figura 2.
Repetir estos pasos para el segundo conjunto de travesaños (C y D).
B
B
H
H
FF
CC
2X
Fig. 1
CC FF
(8) Pernos M6*35 mm (8) Tuerca M6
AA
2X
C
D
D
C
L
BB
Fig. 2
AA
(4) Pernos M6*10 mm
BB
(4) Pernos M6*15 mm
