Assembly Instructions
Instrucciones de ensamblaje
SERVICIO POSVENTA
Assembly Instructions
Instrucciones de ensamblaje
SERVICIO POSVENTA

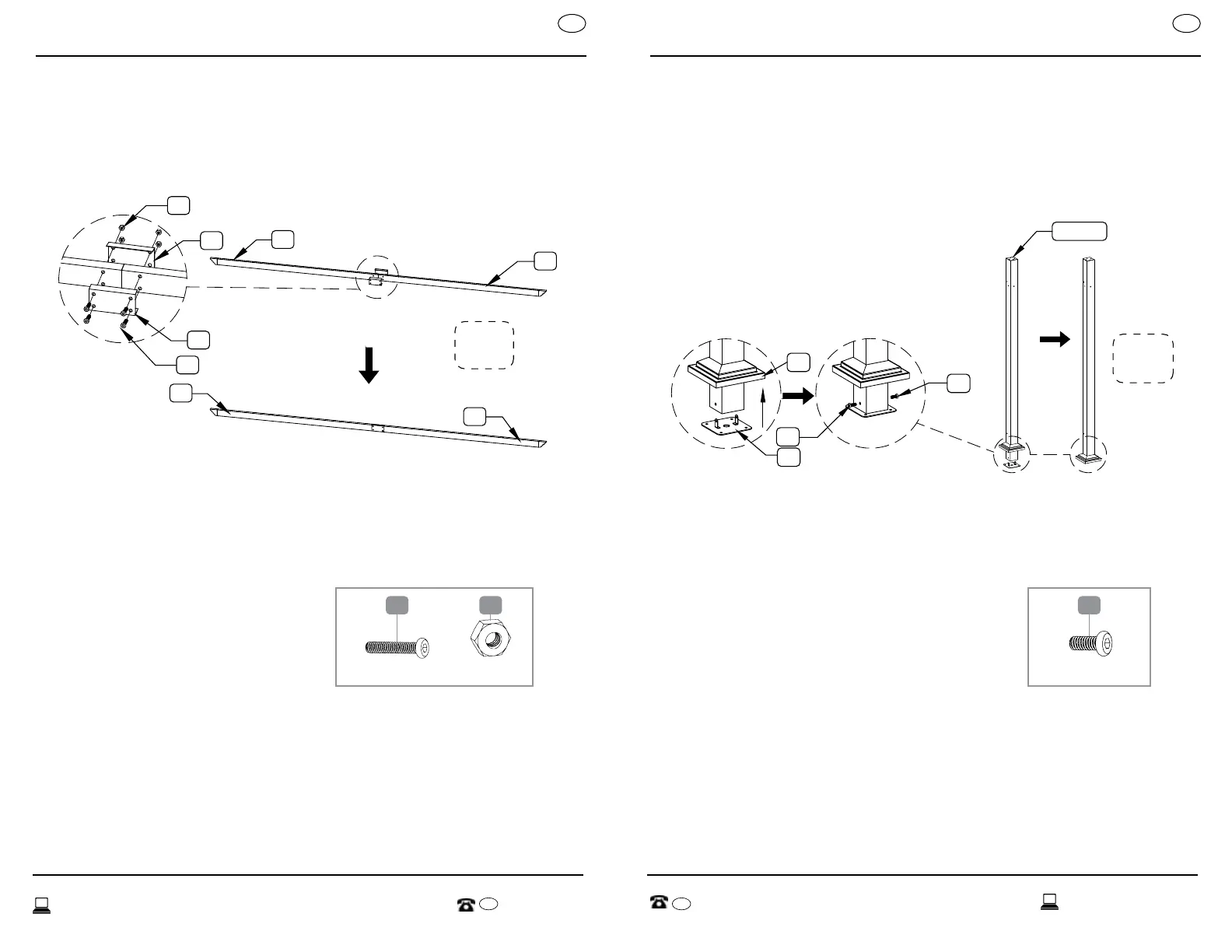

PASO 3:
Juntar dos soportes del toldo (E) uniendo sus extremos abiertos.
Insertar cuatro pernos M6x35 mm (CC) a través del conector (H), de los
soportes del toldo (E), y de un segundo conector (H), apretar con la
tuerca M6 (FF); ver la figura 3.
Repetir estos pasos para ensamblar los restantes soportes del toldo (E).
PASO 4:
Deslizar la cubierta (K) en los postes (A
1
y A
2
) desde la parte inferior; ver
la figura 4. Insertar la pata (J) en la parte inferior de los postes (A
1
y A
2
)
y atornillarlas con dos pernos M5x15 mm (BB); ver la figura 5. Deslizar la
cubierta (K) hacia abajo para cubrir la pata (J).
Repetir estos pasos para los postes restantes (A
1
y A
2
).
E
FF
5X
H
E
H
CC
E
E
Fig. 3
CC FF
(20) Pernos M6*35 mm (20) Tuerca M6
BB
A
1
& A
2
BB
J
K
4X
Fig. 4 Fig. 5
BB
(8) Pernos M6*15 mm
