Bella 580 C - Page 79

1,5
F1
10
ROSA
VITT/BLÅTT
VITT/GRÖNT
1,5
1,5 VINDRUTETORKARE 1
VINDRUTETORKARE 2
VINDRUTETORKARE CONT.
GRÖNT/SVART
BLÅTT
1,5
F4
10
12V LIKSTÖRM TILLFÖRSEL
1,5
F3
10
ANKARLJUS
6
RÖTT + INMATNING
RÖTT 1,5
F2
10
NAVIGERINGSLJUS
XXX EXTRA (INSTRUM. LJUS)1,5
GULT 1,5
HYTTLJUS
BLÅTT 1,5
EXTRA
580 C
35
SWE

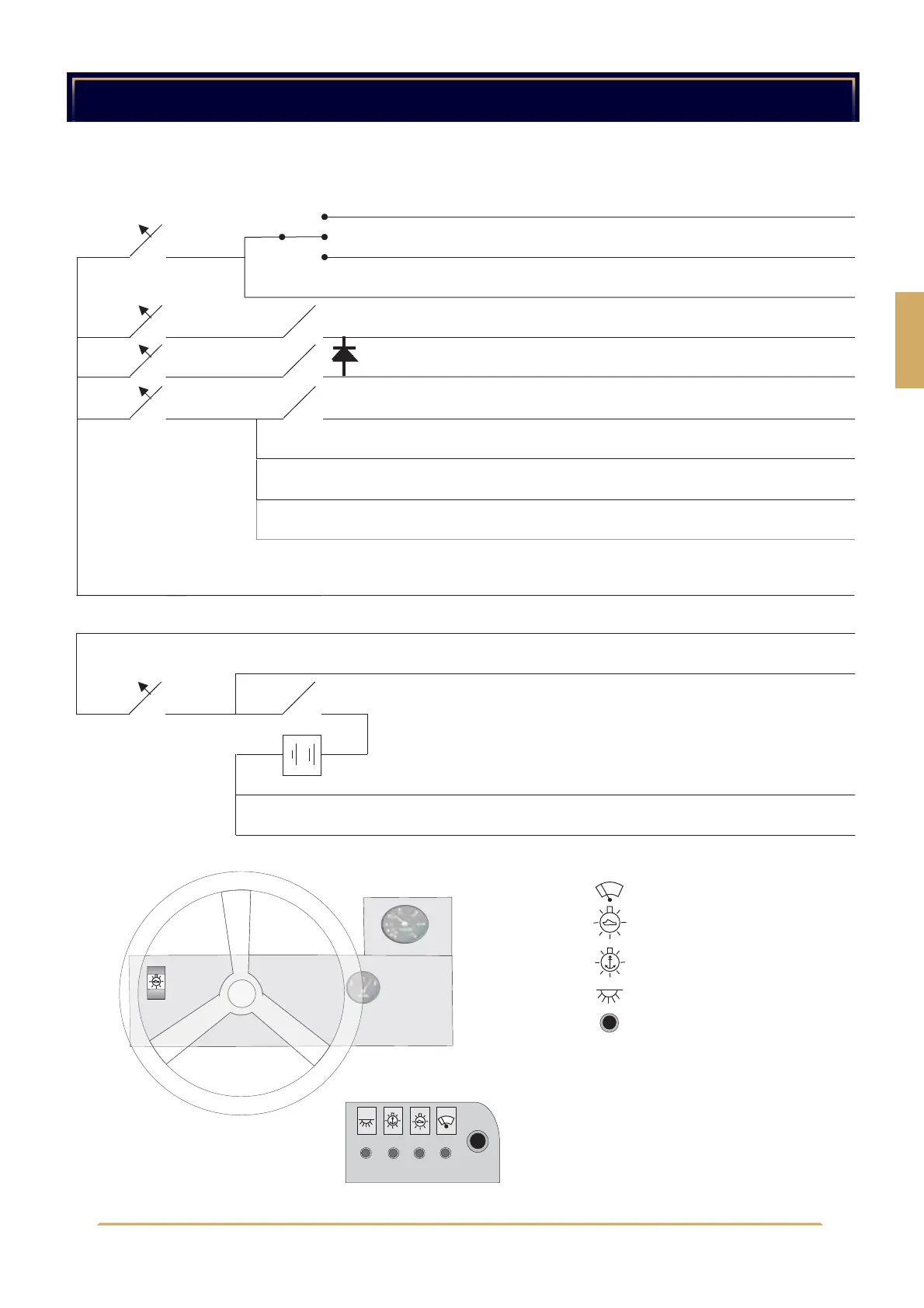

26. Elektriskt diagram
RÖTT
RÖTT
SVART
SVART
6
35
35
6
F1
25
HUVUDSTRÖMBRYTARE
+ INMATNING TILL BRYTARPANEL
FÖR MOTOR
FÖR MOTOR
- INMATNING TILL BRYTARPANEL
F4
F3
F2 F1
4 3 2 1
5
(F1) Vindrutetorkare
(F2) Navigeringsljus
(F3) Ankarljus
(F4) Hyttljus, strömuttag och
instrumentljus
Ankarljus (3)
Navigeringsljus (2)
Vindrutetorkare (1)
Hyttljus (4)
Brytare
Strömuttag (5)
Säkringar
KRETS-
BRYTARE
KABEL
N:O/FÄRG
STORLEK
mm2
FUNKTION
BRYTARE
N:O AMP
