TRANSPORT I SKŁADOWANIE
Podczas transportu urządzenie musi znajdować się w fabrycznym opakowaniu. Nie można narażać urządzenia na wibracje i uderzenia, które mogą go uszkodzić. Temperatura w miejscu składowania lub
podczas transportu musi zawierać się w przedziale -25~70°C przy wilgotności względnej 85%. Należy zwrócić uwagę aby w otaczająca atmosfera nie zawierała pleśni albo gazów niebezpiecznych dla
urządzenia.
BEZPIECZEŃSTWO
Instalacji urządzenia powinien dokonać wykwalifikowany elektryk!
Urządzenie zostało skonstruowane i testowane zgodnie z normami IEC/EN 61036. W celu zapewnienia poprawnego działania, użytkownik powinien stosować się do zaleceń instrukcji obsługi. Pod żadnym
pozorem nie należy rozbierać urządzenia, gdyż znajdujące się wewnątrz kondensatory mogą być naładowane.
Bezpieczne użytkowanie jest niemożliwe, gdy:
- urządzenie jest uszkodzone mechanicznie.
- urządzenie było długo składowane w warunkach niezgodnych z podanymi przez producenta.
- urządzenie zostało wewnętrznie uszkodzone podczas transportu np. poprzez wstrząsy lub wibracje.
Opis symboli:
! Przeczytaj uważnie instrukcję Drugi stopień ochrony sieć cztero-przewodowa/3 fazowa
NAPIĘCIE SIECI:
Od 3×127V faza – “0”; 230V faza-faza (-20%)1VA;
Do 3×230V faza – “0”; 400V faza-faza (+15%)1VA;
Częstotliwość od 50 do 60Hz.
UWAGA: Gdy licznik jest podłączony, pokrywa przykrywająca złącza powinna być założona.!
PL: Wyprodukowano po 13 sierpnia 2005 Nie wyrzucać zużytych urządzeń elektrycznych i elektronicznych razem z odpadami komunalnymi, ze względu na obecność w sprzęcie niebezpiecznych dla środowiska substancji. Urządzenia te należy
przekazać do punktu zbiórki w celu poddania recyklingowi. Informacja o punktach zbiórki dostępna jest u władz lokalnych jak i w siedzibie producenta.
INSTRUCTION STATIC THREE-PHASE MODULAR WATT-HOUR METER BM030L
Summary
BM030L type three-phase four-wire electronic watt-hour meter is adopted special large scale integrated circuit and international advanced technology, designed particularly, made with fine crafts. Its general
goal is the high reliability; it is carried out in every step of designing, producing, testing, aging and exam. Compared with traditional watt-hour meter, it is higher accuracy, higher reliability, light and
compact.

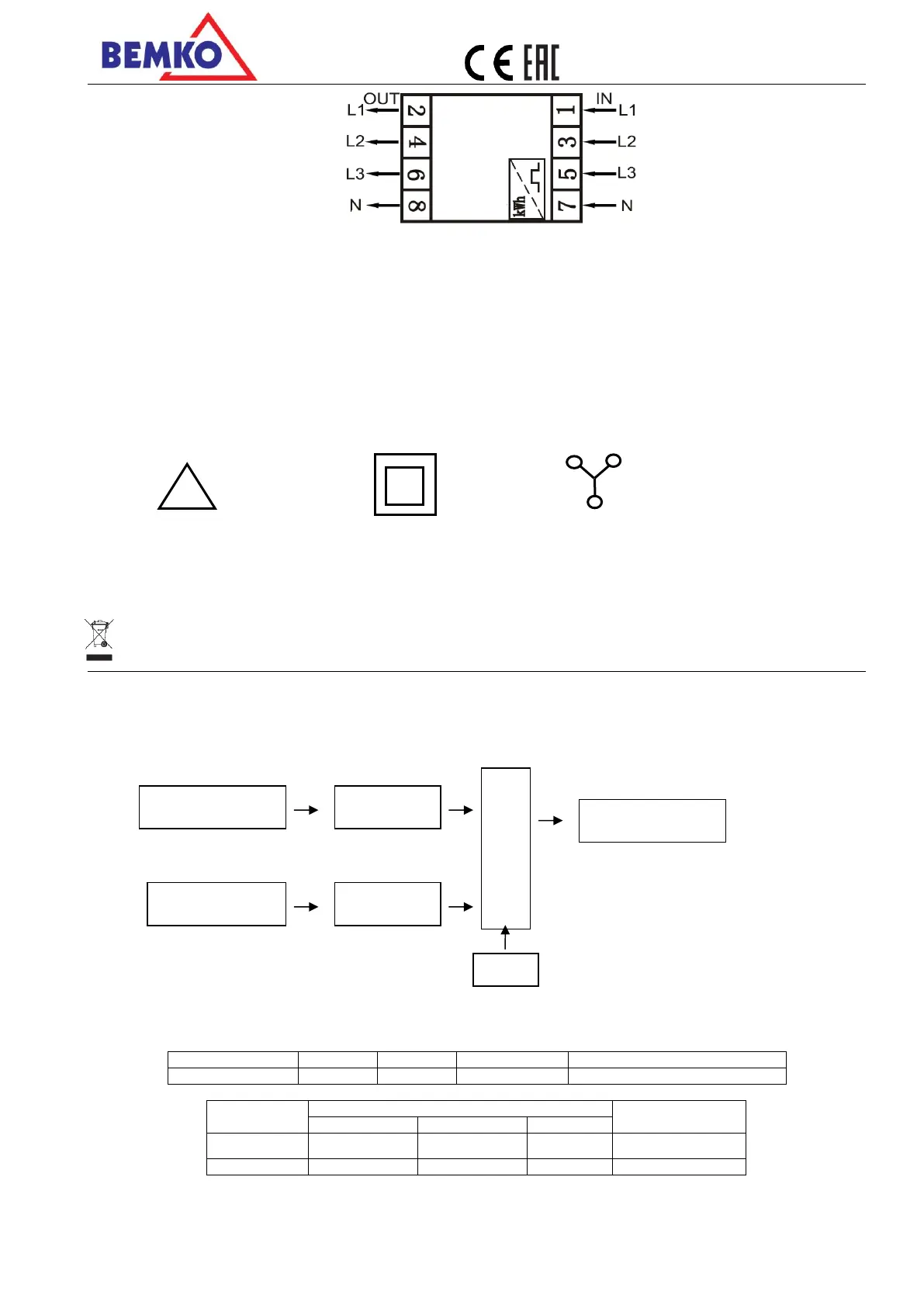

Block diagram
Showing as figure 1, sending the sampling current and sampling voltage into the special integrated circuit, through the inner cushion amplifier, next to multiplying unit, multiply the voltage and current
signals. Then through A/D conversion, convert the logic signal to the digital signal, next to frequency circuit and drive circuit, then put out the drive impulse and show the watt-hour indication.
Technology specification
