16
1

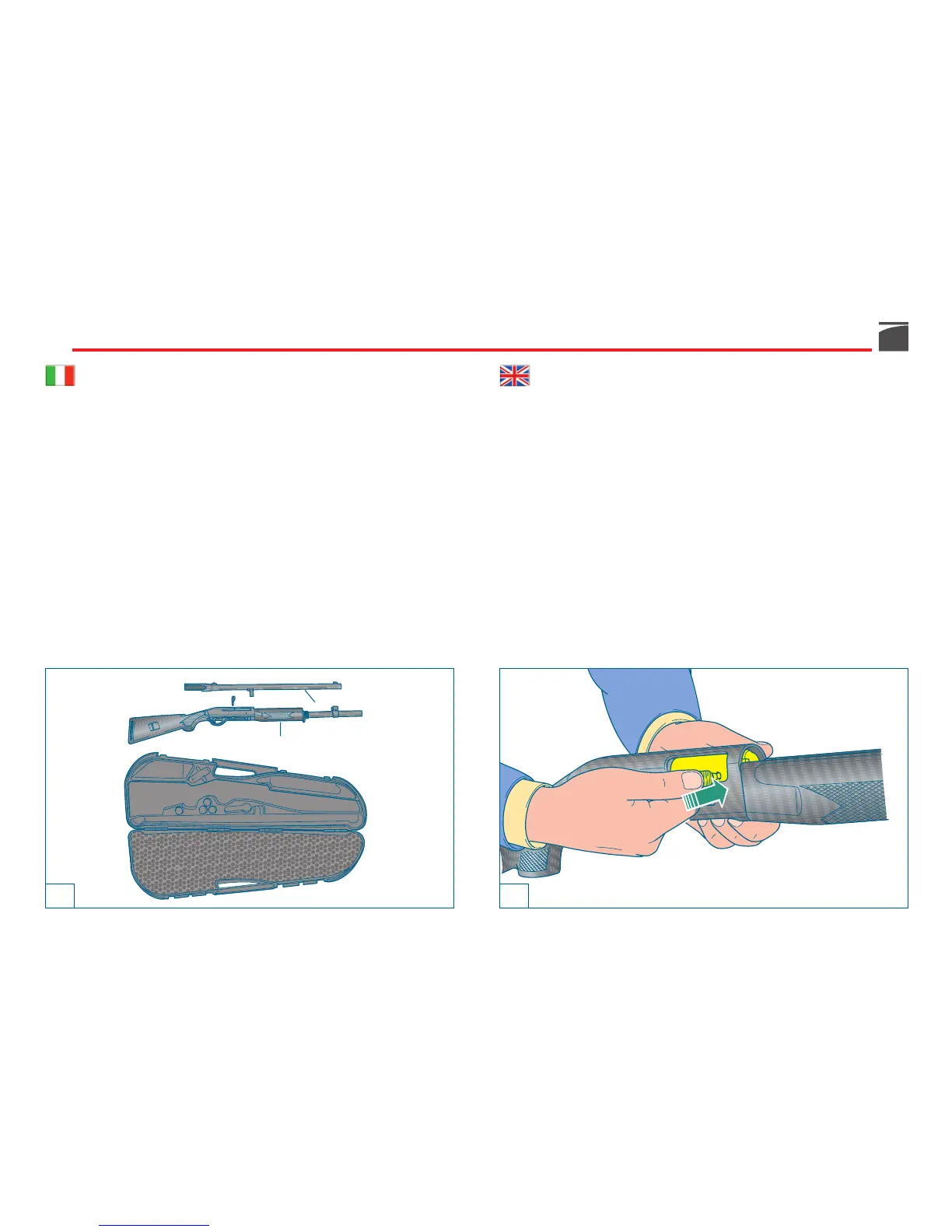

Montaggio (da fucile imballato)
Componenti confezione (fig. 1):
a) gruppo calcio-carcassa-otturatore-astina
b) gruppo canna-culatta
Procedura di montaggio
1) Inserire a fondo la manetta di armamento nel corpo otturatore
(fig. 2).
2) Svitare il cappellotto fissaggio astina e toglierlo dal tubo serba-
toio (figg. 3-4).
In caso di serbatoio corto più prolunga (serbatoio in 2 pezzi) svitan-
do il cappellotto si toglie anche la prolunga.
Assembly (from packaged gun)
Components of the package (fig. 1):
a) stock-receiver-cover-bolt-fore-end unit
b) barrel-breech unit
Assembly procedure
1) Insert completely the bolt handle into the breech bolt unit (fig. 2).
2) Unscrew the fore-end cap and remove from the magazine tube
(figs. 3-4).
For models equipped with short tube magazine plus magazine tube
extension (magazine tube in two pieces), the extension magazine
tube is coming off together when unscrewing the fore-end cap.
2
b
a
