6) Incastrare la parte terminale del fodero nella carcassa fino a quando
tutto il gruppo non arriva in posizione di fine corsa, chiaramente
avvertibile sia dallo scatto metallico al momento dell'arresto, che
dalla perfetta aderenza del fodero alla carcassa (fig. 9).

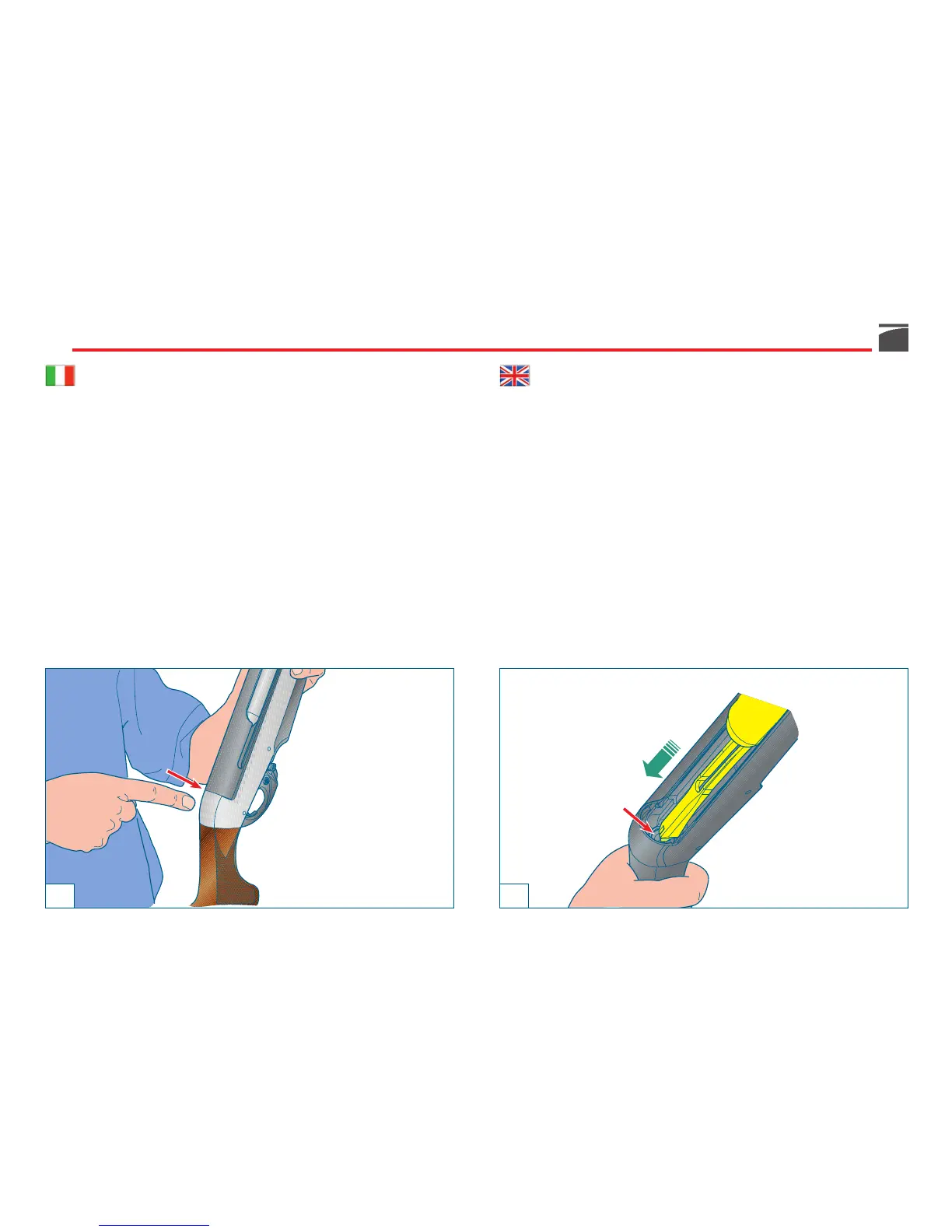

AVVERTENZA: la biella otturatore, passando sopra la guardia, deve
posizionarsi nel tubo guida molla biella, all'interno della carcassa
(fig. 10).
7) Prendere il cappellotto fissaggio canna ed avvitarlo completamen-
te sull'estremità del perno guida cilindro (fig. 11), serrando con
una certa energia fino a bloccare perfettamente il gruppo canna-
fodero contro la carcassa.
6) Lodge the end part of the cover into the receiver and push all the
way in until the whole unit clicks into place at stroke-end, and
fits snugly (fig. 9).
WARNING: as the bolt link passes over the trigger guard it must fit
itself into the recoil spring tube inside the receiver (fig. 10).
7) Screw the barrel locking cap onto the end of the cylinder guide
pin (fig. 11) and tighten it firmly until the barrel-receiver-cover
unit is perfectly locked against the receiver.
