Beninca BOB 50M User Manual

7
6

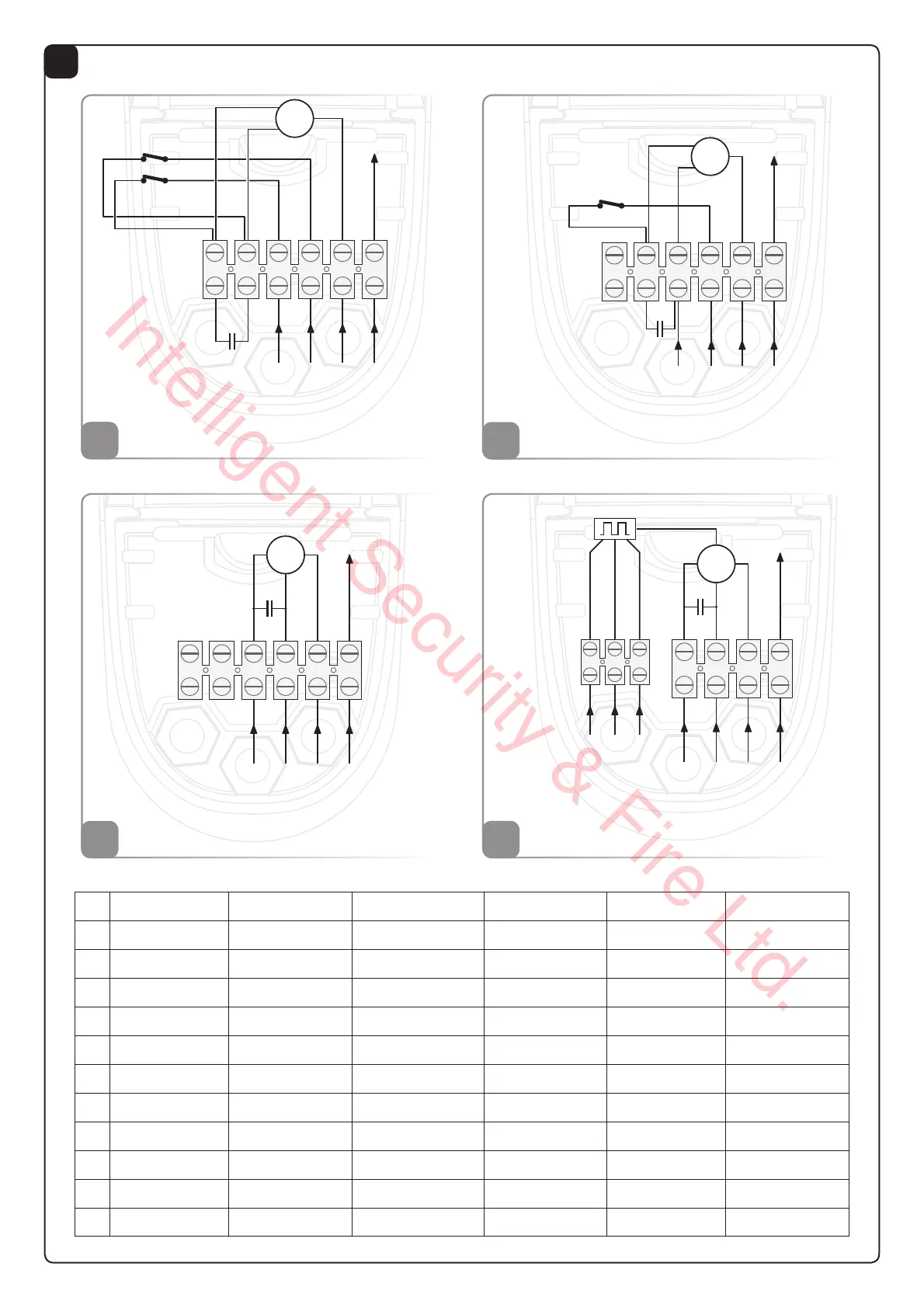

1 Chiude
Close Schließen Ferme Cierra Zamyka
2 Apre
Open Öffnen Ouvre Abre Otwiera
3 COM
COM COM COM COM COM
4 GND
GND GND GND GND GND
5 Segnale ENCODER
ENCODER signal ENCODER-Signal Signal ENCODEUR Señal ENCODER Sygnał ENKODERA
6 Positivo ENCODER
ENCODER positive ENCODER Pluspol Positif ENCODEUR Positivo ENCODER
Dodatni ENKODERA
7 Negativo ENCODER
ENCODER negative ENCODER Minuspol Négatif ENCODER Negativo ENCODER Ujemny ENKODERA
a Filo nero
Black wire Schwarzer Leiter Fil noir Hilo negro Czarny przewód
b Filo bianco
White wire Weißer Leiter Fil blanc Hilo blanco Biały przewód
c Filo rosso
Red wire Roter Leiter Fil rouge Hilo rojo Czerwony przewód
FCC Finecorsa CHIUDE
CLOSE limit switch
Endschalter SCHLIESSEN Fin de course FERME Final de carrera CIERRA Ogranicznik ZAMYKA
FCO Finecorsa APRE
OPEN limit switch Endschalter ÖFFNEN
Fin de course OUVRE Final de carrera ABRE Ogranicznik OTWIERA
M
1
b
a
c
2 3 4
GND
FCO
FCC
a
b
a
c
FCO
2 3
GND
41
M
b
M
b
a
c
1 2 3 4
GND
c
1 2 3 4
a
b
c
5 6 7
GND
M
Encoder
Encoder
Encoder
Codeur
Encoder
Enkoder
d
