13) PROGRAMOVÁNÍ
Programování různých funkcí řídicí jednotky se provádí na jejím LCD displeji a nastavením požadovaných hodnot v menu programování, která jsou
popsána dále.
Menu parametrů vám umožní přiřadit funkci numerickou hodnotu stejným způsobem jako regulační trimr.
Menu logiky vám umožní aktivovat nebo deaktivovat funkci stejným způsobem jako nastavení DIP spínače.
13.1) PŘÍSTUP K PROGRAMOVÁNÍ
1 - Stiskněte tlačítko <PG>, abyste vstoupili do prvního Instalačního menu „INST“.
2 - Pomocí tlačítka <+> nebo <-> zvolte požadované menu
3 - Stiskněte tlačítko <PG>, na displeji se zobrazí první dostupná funkce menu.
4 - Pomocí tlačítka <+> nebo <-> zvolte požadovanou funkci.
5 - Stiskněte tlačítko <PG>, na displeji se zobrazí aktuální hodnota pro zvolenou funkci.
6 - Pomocí tlačítka <+> nebo <-> zvolte hodnotu, kterou chcete funkci přiřadit.
7 - Stiskněte tlačítko <PG>, na displeji se zobrazí „PRG“, což znamená, že programování bylo dokončeno.
13.2) POZNÁMKY K PROGRAMOVÁNÍ
Pokud stisknete současně tlačítka <+> a <-> v menu nějaké funkce, vrátíte se do předchozího menu bez provedení změn. Zvýšení / snížení hodnot ury-
chlíte přidržením tlačítka <+> nebo tlačítka <->.
Zvýšení / snížení hodnot urychlíte přidržením tlačítka <+> nebo tlačítka <->.
Řídicí jednotka vyčká 120 s, poté ukončí režim programování a vypne displej.
Když je deska zapnutá, verze softwaru se zobrazuje přibližně 5 s.
Přednastavené funkce a parametry logiky jsou vytvořené s přihlédnutím na typickou montáž.
14) PARAMETRY, LOGIKA A ZVLÁŠTNÍ FUNKCE
V následujících tabulkách jsou popsány funkce, které jsou k dispozici v řídicí jednotce.
14.1) MONTÁŽ (INST)
MENU FUNKCE MIN-MAX-(Výchozí) MEMO
BOOM
Zvolte délku výložníku instalovaného na závoře.
Hodnota je vyjádřena v metrech od 3 m do 5 m (pro všechny modely LADY / LADY 5) nebo od
7 m do 8 m (pro ostatní modely)
Optimální rychlost bude nastavena podle zvolené délky výložníku.
3/5 -7/8 (7-8)

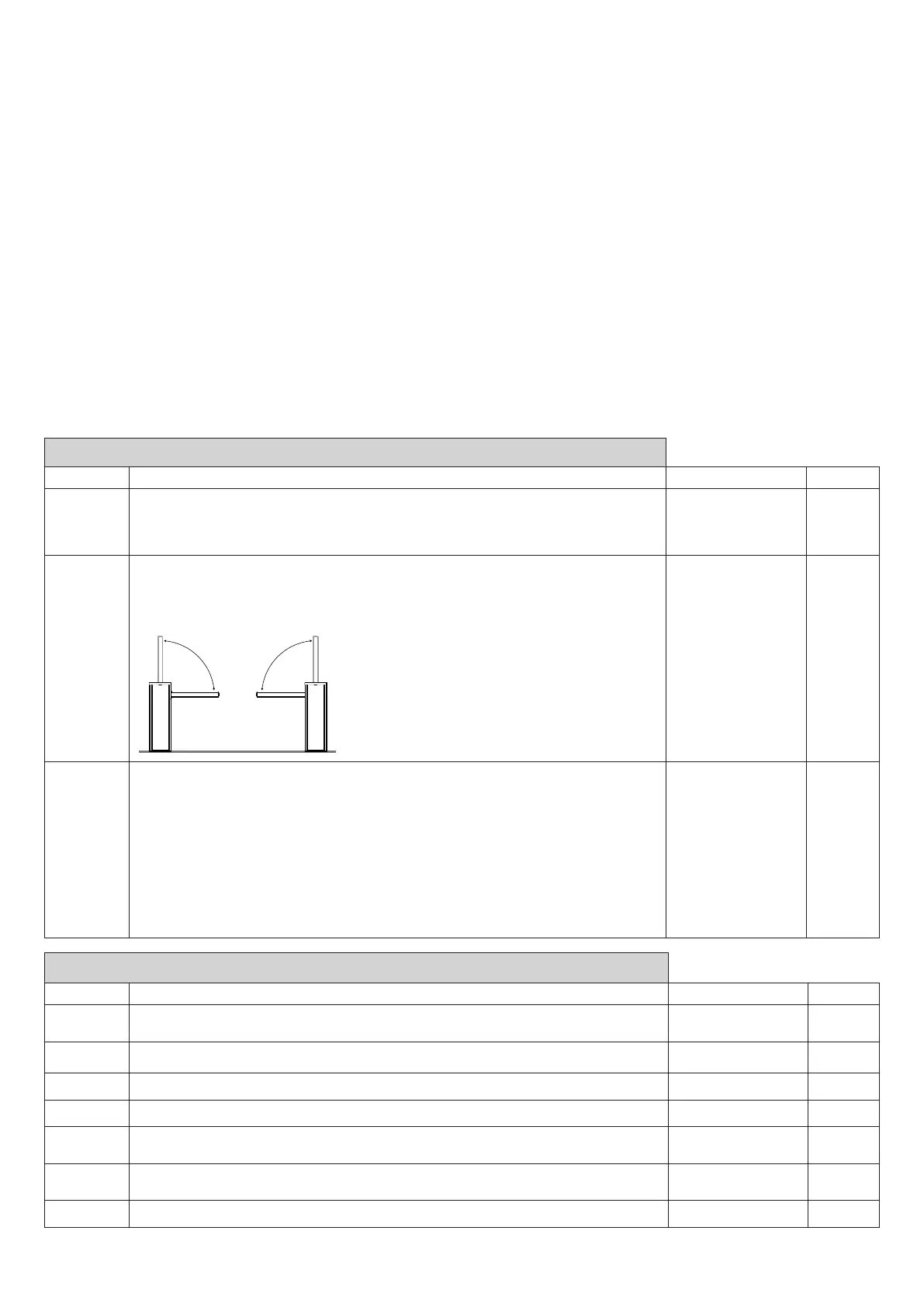

Pos
Nastavte směr zavírání závory.
Symbol 0--- označuje pravostrannou závoru (R/PRAVÁ) VÝCHOZÍ
Symbol ---0 označuje levostrannou závoru (L/LEVÁ)
Ověřte směr otevírání výložníku a v případě potřeby jej obraťte. Každá změna této funkce
automaticky znamená zahájení nové procedury AUTOSET (AUTOMATICKÉ NASTAVENÍ).
RIGHT
(STANDARD)
LEFT
0--- = PRAVÁ
---0 = LEVÁ
( PRAVÁ )
Režim
Vyberte režim užívání závory
Normžlnž: Standardní provozní režim určený pro závory užívané v obytných/průmyslových
zónách s normálním provozem.
Parkovžnž: Režim provozu parkoviště určený pro závory instalované v rámci parkovacích
systémů. V tomto režim řídicí jednotka automaticky nastaví speciální konfigurací podporující
průjezd většího počtu dopravních prostředků, který zahrnuje:
1) Aktivaci rychlého uzavření (SCL:ON) umožňující snížení ze 3 na 0 sekund.
2) Aktivaci automatického zavírání (TCA:ON) s aktivovaným rychlým uzavíráním, které umožňuje
během fáze otevírání okamžité uzavření závory v případě, že je vstup PHOT volný.
3) Pokud během fáze uzavírání dojde k aktivaci vstupu PHOT, závora se zastaví v pohybu a
cyklus uzavírání se opět spustí, jakmile se vstup PHOT uvolní.
Normální - Parkování
(Normální)
14.2) PARAMETRY (PAR)
MENU FUNKCE MIN-MAX-(Výchozí) MEMO
TCA
Doba pro automatické zavírání. Aktivní pouze s logikou „TCA“ = ON (zapnuto).
Na konci nastavené doby vydá řídicí jednotka příkaz k zavření.
1-240-(20s)
FSTS
Upravte rychlost otevírání a zavírání závory (standardní rychlost, před fází zpomalování). 50-99-(99)
sldo
Nastavení rychlosti zpomalení bariéry během fáze otevírání* (Obr. 9 - pomalé otevírání). 20-70-(50)
sldc
Nastavení rychlosti zpomalení bariéry během fáze zavírání* (Obr. 10 - pomalé zavírání). 20-70-(50)
tsmo
Nastavení počátečního bodu zpomalení během fáze otevírání (Obr. 9 - začátek pomalého otevírání).
Tato hodnota se vyjadřuje v sekundách.
1-99-(20)
tsmc
Nastavení počátečního bodu zpomalení během fáze zavírání (Obr.10 - začátek pomalého zavírání).
Tato hodnota se vyjadřuje v sekundách.
1-99-(20)
PMO
Nastavení točivého momentu motoru bariéry během fáze otevírání.* 1-99-(20)
