Beninca pro.UP - Page 24

24

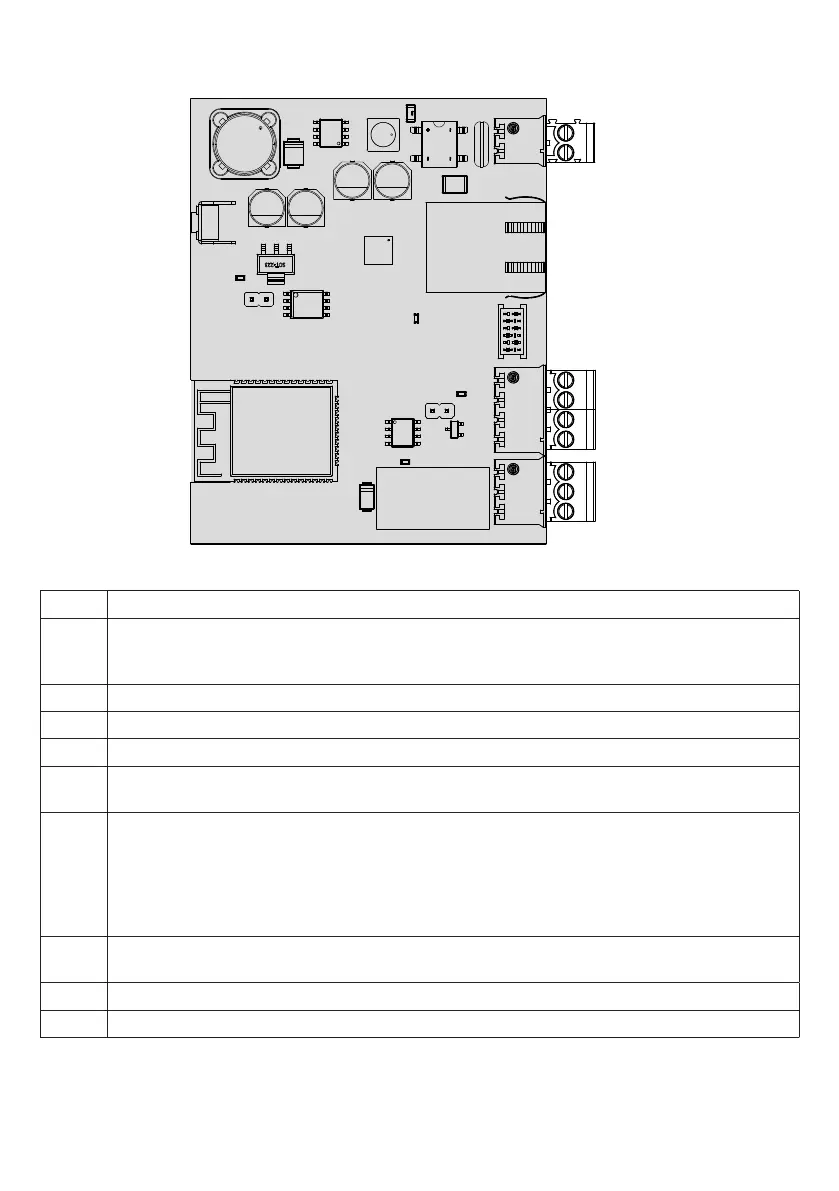

Carte pro.UP
OUT
IN
EXP
ETH
12/24V
P1
L1
L2
L3
L4
P1 Touche permettant de gérer le point d'accès Wi-Fi et pour réinitialiser l'appareil
12/24V Entrée alimentation 12/24 Vac/dc.
Normalement pro.UP est alimenté par le connecteur EXP, dans certains cas il peut être nécessaire d'alimenter la
carte directement.
ETH Port Ethernet
EXP Connecteur pour le raccordement du soir à l'unité de commande via le câble plat fourni.
IN Entrée à contact sec
OUT Sortie avec contact inverseur NO-NF-COM. pour la commande de dispositifs externes (lumières, alarmes, etc.)
250Vac 5A max.
L1 LED Wi-Fi /LAN (couleur verte uniquement) :
1) pro.UP non configurée (Wi-Fi désactivé) : LED éteinte.
2) Mode Access Point activé : éteint 1 seconde, éclairé 1 seconde.
3) pro.UP en connexion au réseau Wi-Fi/LAN : éteint 250 ms, éclairé 250 ms.
4) pro.UP en connexion au serveur via Internet : éteint 125 ms, éclairé 125 ms.
5) pro.UP connecté au serveur : LED toujours éclairée.
L2 LED POWER (couleur rouge uniquement) :
l LED s'allume en permanence lorsque pro.UP est correctement alimenté.
L3 LED diagnostic statut entrée
L4 LED diagnostic statut sortie
