APERÇU DU SYSTÈME DE COMMUNICATION
La connexion entre pro.UP et l'unité de commande seit par un câble plat avec un connecteur série rapide vers le port EXP de
l'unité de commande.

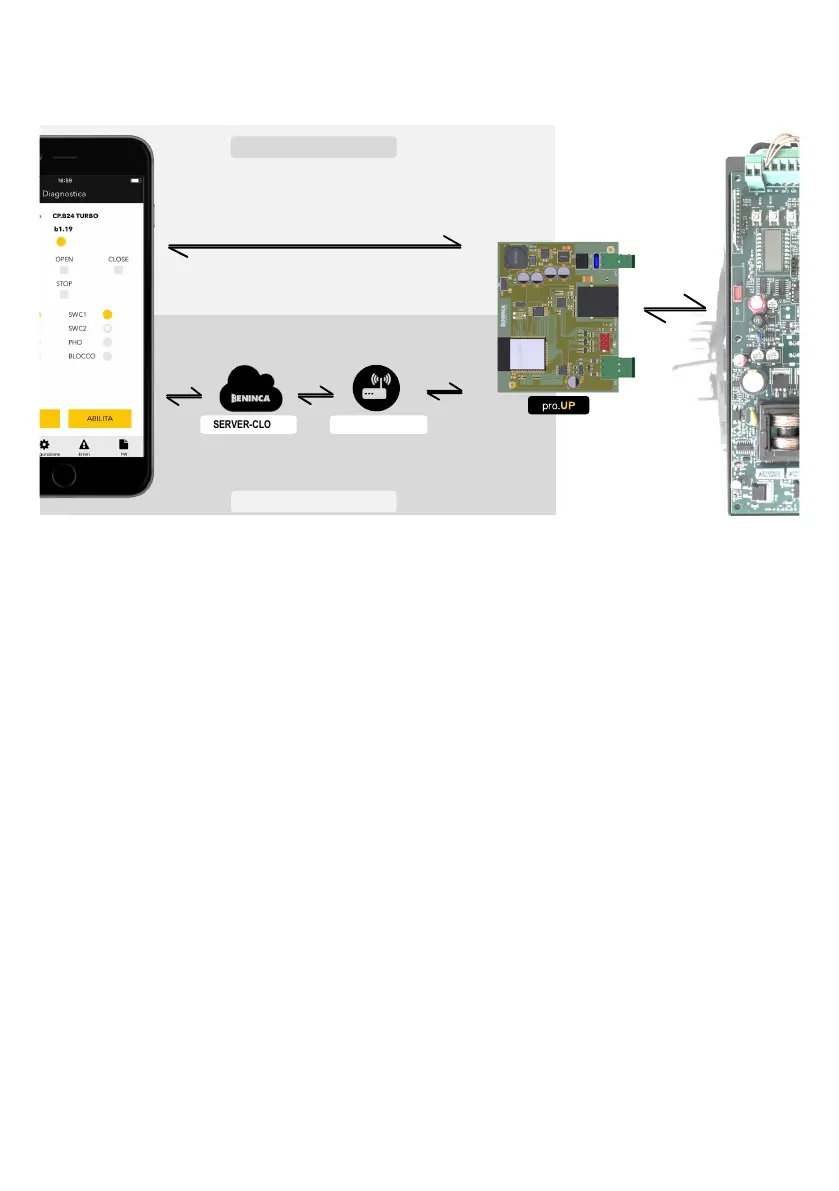

La connexion entre pro.UP et l'application BeUP peut se faire de deux manières :
SERVER-CLOUD MODEM-ROUTER
WiFi
DATI
ADSL
Fibra ottica
WiFi
ETHERNET*
WiFi locale creata dalla scheda pro.UP
UTILIZZO DA LOCALE
UTILIZZO DA REMOTO
SERIALE
1) Utilisation LOCALE
pro.UP possède un module Wi-Fi intégré et l'application BeUP est capable de se connecter directement si elle se trouve dans la
zone de couverture Wi-Fi.
Remarque : la première connexion pro.UP/BeUP doit toujours être effectuée dans ce mode.
(*) au moment de la publication de ce manuel, pro.UP ne supporte que la connexion via Wi-Fi, mais le firmware est en cours de
développement pour le connecter à un réseau LAN via une connexion Ethernet.
2) Utilisation À DISTANCE
Dans ce cas, pro.UP se connecte via son module Wi-Fi à un modem/routeur connecté au serveur cloud de Benincà via un réseau
internet (ADSL/Fibre Optique).
Une fois authentifiée sur le serveur cloud de Benincà, l'application BeUP pourra opérer à distance sur l'unité de commande.
CONNEXION pro.UP/CENTRALE DE COMMANDE
Veuillez vous référer aux illustrations spécifiques à la fin du manuel pour le raccordement du connecteur rapide à l'unité de
commande respective.
DIVA.3 - DIVA.5 - BULL624 TURBO - BULL1224 TURBO Fig. 1
ROMEO - JIM3 (9B) Fig. 2
JACK24.50 - JACK24.80 Fig. 3
BULL424SW Fig. 4
HYBRA24 Fig. 5
BULL 1524 1C - BULL 624 1C Fig. 6
SAM.E24 Fig. 7
REMARQUE :
À ce stade, certains connecteurs peuvent apparaître différents de ceux indiqués sur la figure. Dans tous les cas, l'insertion d'un
mauvais connecteur ne cause aucun dommage à l'unité de commande ou à pro.UP.
*Attention : dans les panneaux de commande HYBRA 24, pro.UP n'est pas alimenté par le connecteur EXP. Pour alimenter pro.UP,
il est nécessaire de le connecter à l'alimentation des accessoires de l’unité de commande.
WiFi local créé par l’unité centrale pro.UP
UTILISATION À DISTANCE
Connexion sérielle
ADSL
Fibre optique
WiFi
DATA
UTILISATION LOCALE
