Beninca pro.UP - Page 4

4

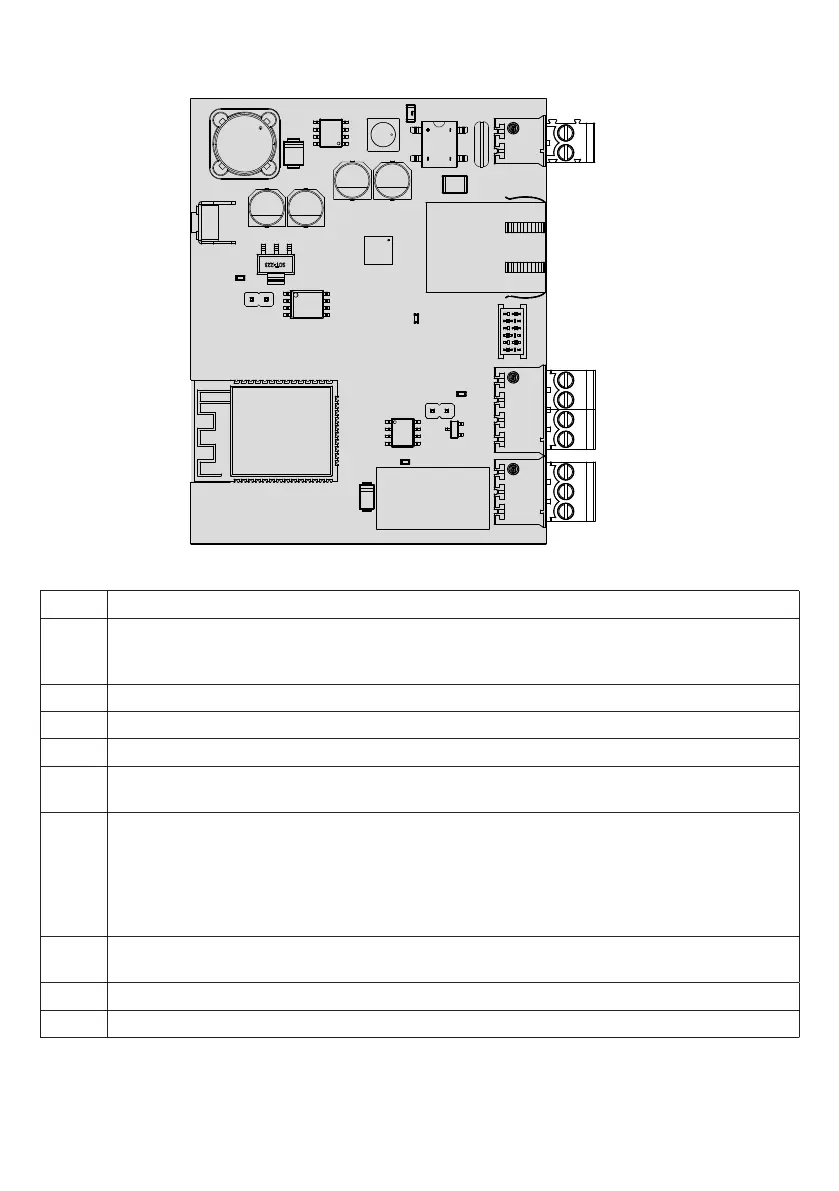

Scheda pro.UP
OUT
IN
EXP
ETH
12/24V
P1
L1
L2
L3
L4
P1 Pulsante per la gestione dell’acces point WiFi e per il reset del dispositivo
12/24V Ingresso alimentazione 12/24 Vac/dc.
Normalmente pro.UP riceve alimentazione dal connettore EXP, in alcuni casi può essere necessario alimentare
direttamente la scheda.
ETH Porta Ethernet
EXP Connettore per collegamento serale alla centrale di comando tramite il cavo flat fornito in dotazione.
IN Ingresso a contatto pulito
OUT Uscita dotate di contatto di scambio NO-NC-COM. per il comando di dispositivi esterni (Luci, allarmi, ecc)
250Vac 5A max.
L1 LED WiFi /LAN (solo colore verde):
1) pro.UP non configurata (wifi non attivo): LED spento.
2) Modalità Access Point attivata: spento 1 secondo, acceso 1 secondo.
3) pro.UP in connessione alla rete WiFi/LAN: spento 250 ms, acceso 250 ms.
4) pro.UP in connessione al server via internet: spento 125 ms, acceso 125 ms.
5) pro.UP connessa al server: LED sempre acceso.
L2 LED POWER (solo colore rosso):
il LED si accende con luce fissa quando pro.UP è alimentata correttamente.
L3 LED diagnostica stato ingresso
L4 LED diagnostica stato uscita
