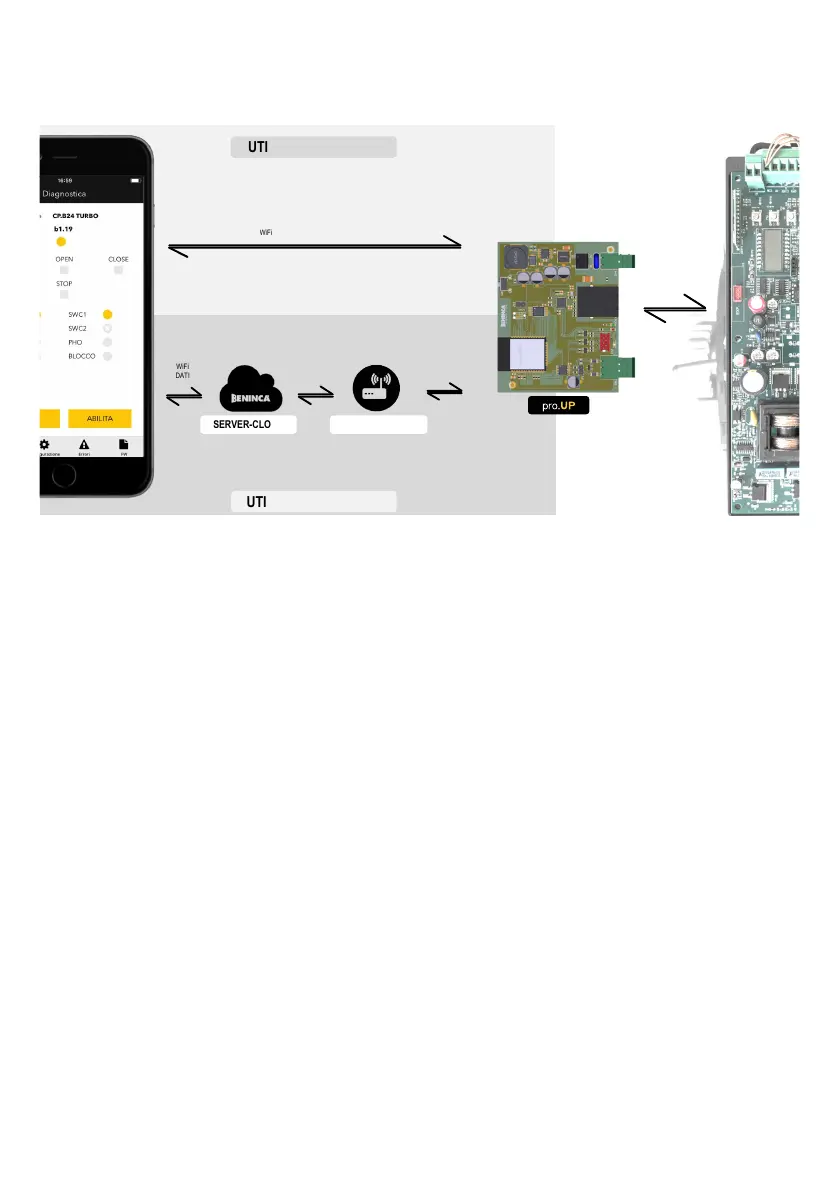

PANORAMICA DEL SISTEMA DI COMUNICAZIONE
La connessione tra pro.UP e centrale di comando avviene tramite un cavo flat con connettore seriale rapido alla porta EXP presente
sulla centrale.
La connessione tra pro.UP e app BeUP può avvenire in due modi:
SERVER-CLOUD MODEM-ROUTER
WiFi
DATI
ADSL
Fibra ottica
WiFi
ETHERNET*
WiFi locale creata dalla scheda pro.UP
UTILIZZO DA LOCALE
UTILIZZO DA REMOTO
SERIALE
1) Utilizzo da LOCALE
pro.UP dispone di un modulo WI.FI incorporato e l’app BeUP è in grado di connettersi direttamente se si trova nel raggio di co-
pertura del WiFi.
Nota: la prima connessione pro.UP/BeUP deve sempre avvenire in questa modalità.
(*) al momento della rilascio di questo manuale la pro.UP supporta solamente la connessione tramite WiFi, ma è in fase di sviluppo
il firmware per poterla connettere ad una rete LAN tramite connessione Ethernet
2) Utilizzo da REMOTO
In questo caso pro.UP si connette tramite il suo modulo WiFi ad un modem/router connesso al server cloud Benincà tramite una
rete internet (ADSL/Fibra Ottica).
L’App BeUP una volta autenticata sul server cloud Benincà sarà in grado di operare da remoto sulla centrale di comando.
CONNESSIONE pro.UP/CENTRALE DI COMANDO
Fate riferimento alle specifiche illustrazioni alla fine del manuale per la connessione del connettore rapido alla rispettiva centrale
di comando.
DIVA.3 - DIVA.5 - BULL624 TURBO - BULL1224 TURBO Fig. 1
ROMEO - JIM3 (9B) Fig. 2
JACK24.50 - JACK24.80 Fig. 3
BULL424SW Fig. 4
HYBRA24 Fig. 5
BULL 1524 1C - BULL 624 1C Fig. 6
SAM.E24 Fig. 7
NOTA :
In questa fase alcuni connettori potrebbero apparire diversi da quelli rappresentati in figura. In ogni caso l’inserimento errato del
connettore non comporta danni alla centrale o a pro.UP.
*Attenzione!: nelle centrali HYBRA 24 la pro.UP non riceve alimentazione dal connettore EXP per alimentare la pro.UP è necessario
cablarla all’alimentazione accessori della centrale.
