Bentel Security CALL-S - Page 9

9

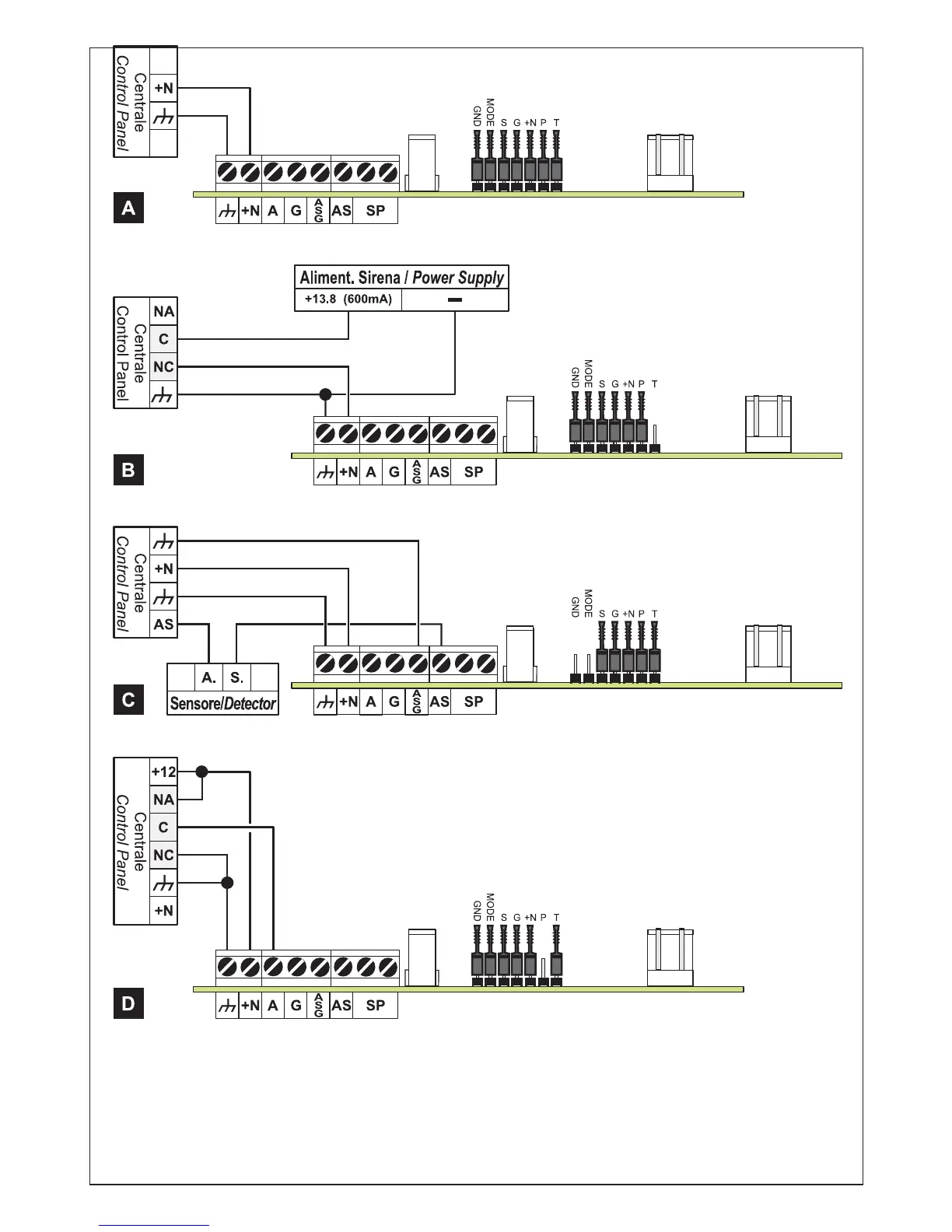

Fig. 3 - A) Modo automatico con tempo massimo di allarme di 10 minuti; B) modo automatico con tempo
massimo di allarme di 3 minuti; C) modo normale; D) modo automatico con attivazione della sirena con
un positivo sul morsetto A (ponticello P rimosso); (uscita relè programmata come Normalmente Chiusa
associata all’evento desiderato). A) Automatic mode with 10 min. max alarm-time; B) Automatic
mode with 3 min. max. alarm-time; C) Normal mode; D) Automatic mode with activation of
the siren with a positive on A terminal (P jumper removed) (relay output programmed as
Normally Closed associated with the required event).
