bentrup TC 500 Series User Manual

2
Kurzanleitung
Um ein Programm aufzurufen und zu starten
(z.B. Nr. 15)
Um die aktuelle Kurve als Programm zu
speichern (z.B. als Nr. 9)
Um den Regler zu verriegeln
prog
1
event 1
start
stop
memo
0
skip!
betätigen Sie die Tasten
(ca. 3 Sekunden)
Die Bedienelemente
21
546
879
30
start
stop
o
event 1 event 2
shift
select
prog
memo
dwell
time
skip!
hold!
endp.hold
°C/h
h.min
°C
°F/h
°F
k
prog#
seg# value
rmp
tmp
Z3
Z 1
Z2
THERMOCOMPUTER
TC 507
1
3
8
7
5
4
9
20
19
18
11
14
15
17
2
6
16
10
13
12

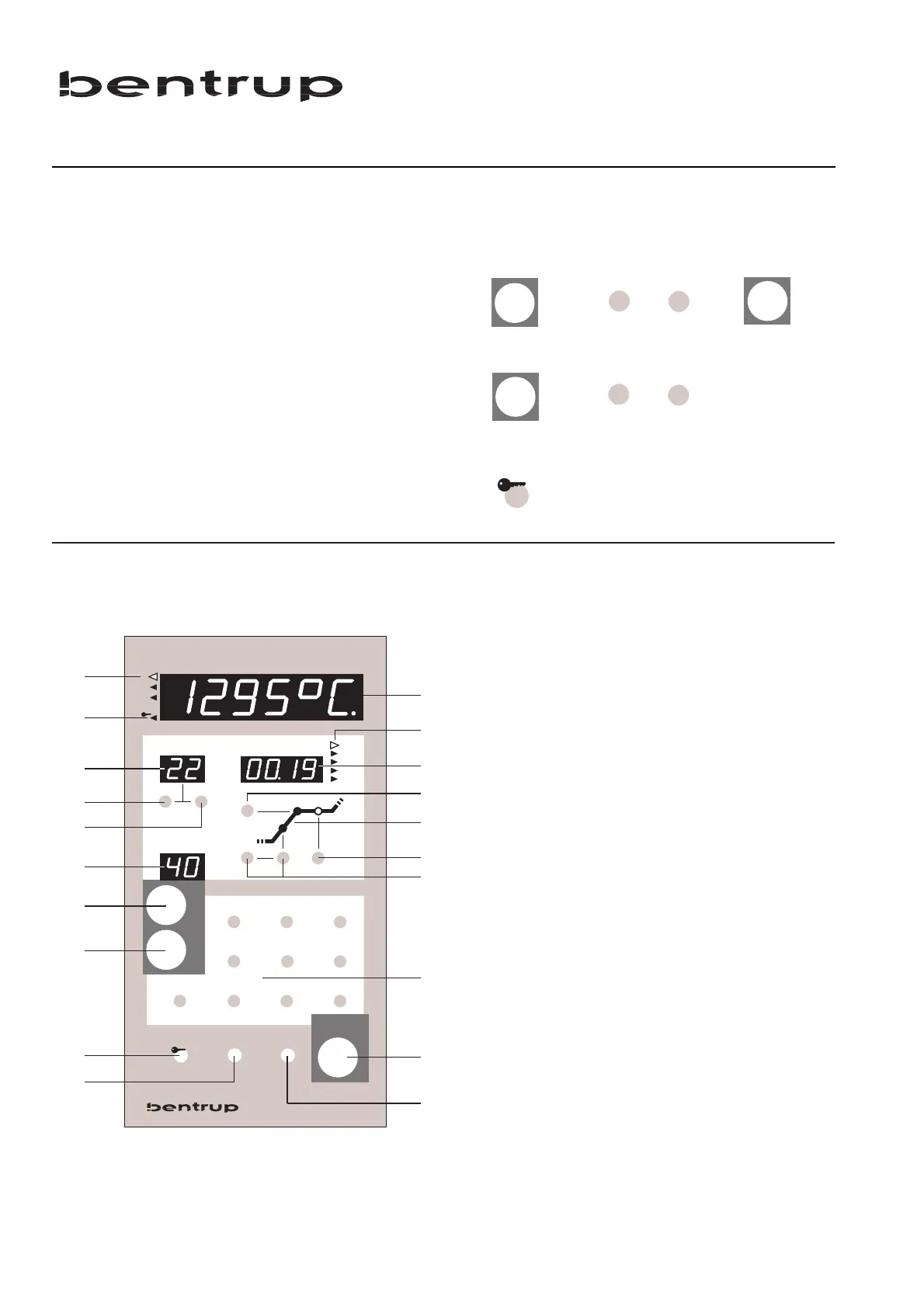

1 aktuell angezeigte Zone (1, 2, 3)
2 Anzeige bei verriegelter Tastatur
3 Segmentnummer (bei laufendem
Programm; bei Eingabe blinkend)
4 zum vorherigen Segment (bei
Programmeingabe)
5 zum nächsten Segment (bei
Programmeingabe)
6 zuletzt aufgerufene Programm-
nummer (dunkel nach Änderung)
7 Aufrufen eines Programmes
8 Abspeichern eines Programmes
9 Verriegeln der Tastatur
10 Aufrufen der Doppelbelegungen
11 Anzeige für Ofentemperatur etc.
12 Anzeige der Einheit des Programm-
bzw. Prozeßwertes in Anzeige (13)
13 Programmwert (bei Programmein-
gabe) bzw. Prozeßwert
14 Anzeige/Änderung der Rampen-End-
temperatur des gewählten Segments
15 symbolische Darstellung einer Rampe
16 Anzeige / Änderung der Haltezeit des
gewählten Segments
17 Anzeige / Änderung der Anstiegsge-
schwindigkeit des gewählten Segmen-
tes (als Zeit (time) oder Rampe (rmp) )
18 Tastenfeld zur Werteeingabe
19 Starten und Stoppen des Programmes
20 Anzeige weiterer Werte in der Anzei-
ge (11) und Aufruf der Installation
9
hold!
5
