Beretta CIAO GREEN C.S.I. Series User Manual

21
ESPAÑOL
Función Sistema Automático Regulación Ambiente (S.A.R.A.) g. 35
Colocando el selector de la temperatura del agua de calefacción en el sec-
tor señalado con la leyenda AUTO, (valor de temperatura de 55 a 65 ºC)
se activa el sistema de autorregulación S.A.R.A. (frecuencia de 0,1 seg.
encendido 0,1 seg. apagado, duración 0,5): en base a la temperatura es-
tablecida en el termostato ambiente y al tiempo empleado para alcanzarla,
la caldera varía automáticamente la temperatura del agua de la calefacción
reduciendo el tiempo de funcionamiento, permitiendo un mayor confort de
funcionamiento y un ahorro energético. En el panel de mandos el indicador
luminoso se presenta de color verde parpadeante con frecuencia de 0,5
segundos encendido y 3,5, segundos apagado.
Función de desbloqueo
Para restablecer el funcionamiento llevar el selector de función a apagado
(g. 32), esperar 5-6 segundos y luego llevar el selector de función a la posi-
ción deseada controlando que el led luminoso rojo esté apagado.
A continuación la caldera volverá a encenderse automáticamente y el testi-
go rojo se enciende de color verde.
N.B. Si los intentos de desbloqueo no activasen el funcionamiento, comu-
nicarse con el Centro de Asistencia Técnica.
4.2 Apagado
Apagado temporáneo
En caso de breve ausencias, colocar el selector de función (g. 32) en (OFF).
De este modo dejando activas la alimentación eléctrica y la alimentación
del combustible, la caldera estará protegida por los sistemas:
Antihielo: cuando la temperatura del agua de la caldera desciende por
debajo de los 5°C se activa el circulador y el quemador (de ser necesario)
a la mínima potencia para llevar la temperatura del agua a valores de se-
guridad (35°C). Durante el ciclo antihielo en la pantalla digital se muestra
el símbolo (g. 36).
Antibloqueo circulador: un ciclo de funcionamiento se activa cada 24 h.
Apagado durante períodos largos
En caso de ausencias prolongadas, colocar el selector de función (g. 32)
en apagado (OFF ).
Colocar el interruptor general de la instalación en apagado.
Cerrar los grifos del combustible y del agua de la instalación térmica y sa-
nitaria. En este caso, la función antihielo quedará desactivada. Vaciar las
instalaciones si hubiese riesgo de heladas.
4.3 Señalizaciones luminosas y anomalías
El estado de funcionamiento de la caldera puede verse en la pantalla digi-
tal, a continuación hay una lista de los tipos de pantallas.
Para restablecer el funcionamiento (desbloqueo alarmas):
Anomalías A 01-02-03
Colocar el selector de función en apagado (OFF), esperar 5-6 segundos y
colocarlo nuevamente en la posición deseada (verano) (invierno).
Si los intentos de desbloqueo no vuelven a activar la caldera, solicitar la
intervención del Servicio Técnico de Asistencia.
Anomalía A 04
La pantalla digital visualiza además del código anomalía, el símbolo .
Controlar el valor de presión que indica el hidrómetro:
si es inferior a 0,3 bar, colocar el selector de función en apagado (OFF)
e intervenir en el grifo de llenado hasta que la presión alcance un valor
comprendido entre 1 y 1,5 bar.
Colocar a continuación, el selector de función en la posición deseada
(verano) o (invierno).
La caldera realizará un ciclo de purga de aproximadamente 2 minutos.
Si los descensos de presión son frecuentes, solicitar la intervención del
Servicio Técnico de Asistencia.
Anomalía A 06
La caldera funciona normalmente, pero no gestiona la estabilidad de la
temperatura del agua sanitaria, la cual permanece congurada a una tem-
peratura próxima a 50°C. SE requiere la intervención del Centro de Asis-
tencia.
Anomalía A 07
Solicitar la intervención del Servicio Técnico de Asistencia.
Anomalía A 08
Solicitar la intervención del Servicio Técnico de Asistencia.
Anomalía A 09 con led encendido jo
Colocar el selector de función en apagado (OFF), esperar 5-6 segundos
y colocarlo nuevamente en la posición deseada (verano) o (invierno).
Si los intentos de desbloqueo no vuelven a activar la caldera, solicitar la
intervención del Servicio Técnico de Asistencia.
Anomalía A 09 con led verde y rojo parpadeantes
La caldera dispone de un sistema de autodiagnóstico que, de acuerdo a las
horas totalizadas en condiciones de funcionamiento particulares, señala
la necesidad de intervención para la limpieza del intercambiador primario
(código alarma 09 con led verde y rojo parpadeantes y contador sonda de
humos >2.500).
Una vez nalizada la operación de limpieza, realizada con el kit especíco
suministrado como accesorio, se debe poner a cero el contador de horas
totalizadas aplicando el siguiente procedimiento:
- desconectar la alimentación eléctrica
- desmontar la cubierta
- desenroscar el tornillo de jación y girar el panel de mandos
- desenroscar los tornillos de jación de la tapa (F) para acceder a la re-
gleta de conexión (g. 16)
- mientras se alimenta eléctricamente la caldera, utilizando un destornillador
pequeño incluido, pulsar la tecla CO (g. 26) durante 4 segundos como
mínimo para comprobar que se haya puesto a cero el contador, cortar y
dar tensión a la caldera; en la pantalla el valor del contador se visualiza
después de la indicación “-C-”.
Partes eléctricas bajo tensión (230 Vac).
Nota: el contador se debe poner a cero después de cada limpieza profunda

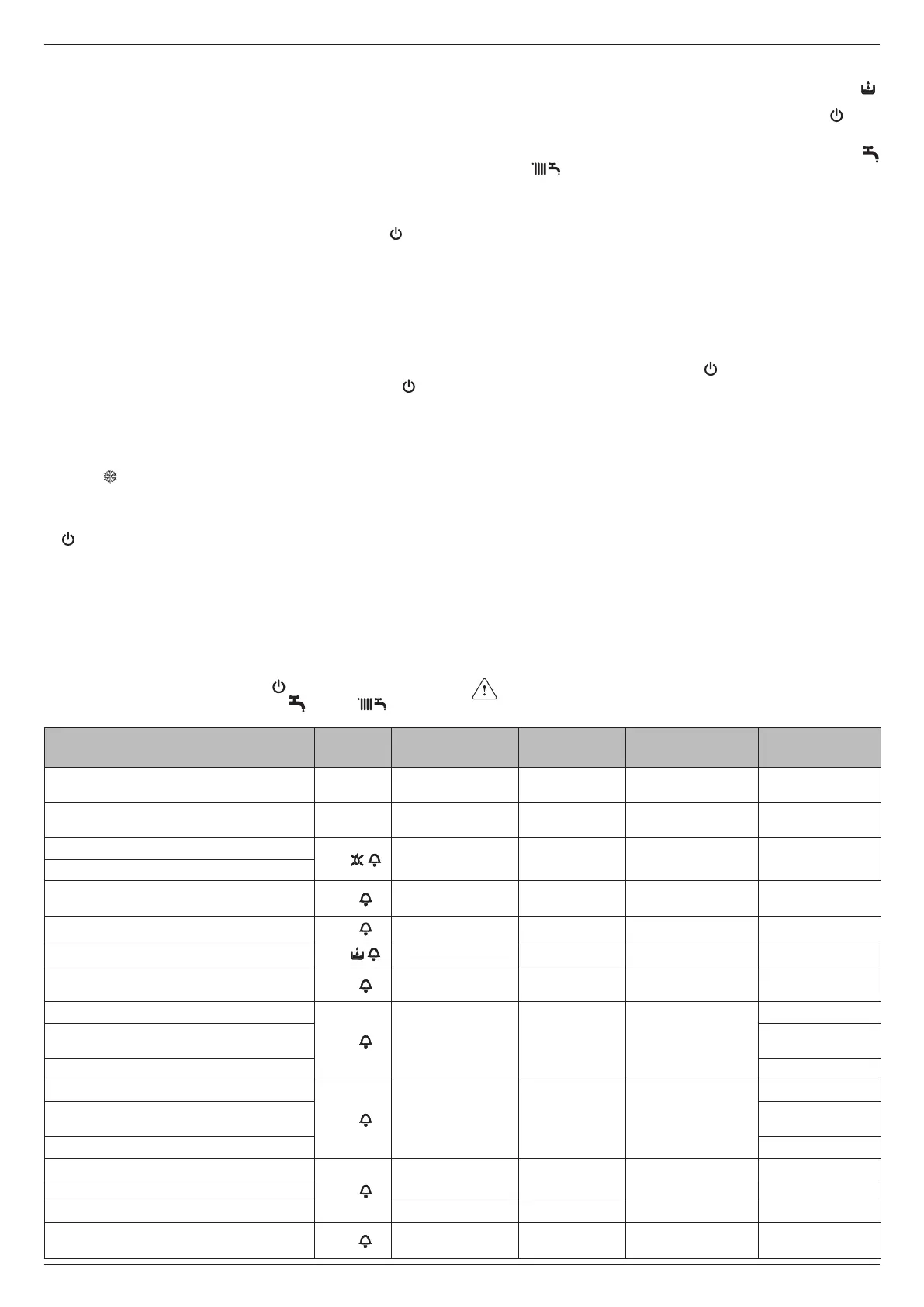

ESTADO CALDERA DISPLAY LED ROJO
LED
AMARILLO
LED VERDE
TIPOS DE
ALARMA
Estado apagado (OFF) APAGADO
intermitente 0,5 en-
cendido /3,5 apagado
Ninguno
En modo espera -
intermitente 0,5 en-
cendido /3,5 apagado
Señal
Alarma bloqueo módulo ACF
A01
Encendido Bloqueo denitivo
Alarma avería electrónica ACF
Alarma termostato límite
A02
intermitente 0,5 en-
cendido /0,5 apagado
Bloqueo denitivo
Alarma taco-ventilador
A03
Encendido Bloqueo denitivo
Alarma presostato agua
A04
Encendido Encendido Bloqueo denitivo
Avería NTC sanitario A06
intermitente 0,5 en-
cendido /0,5 apagado
intermitente 0,5 en-
cendido /0,5 apagado
Señal
Avería NTC alimentación calentamiento
A07
Encendido
Parada temporal
Sobretemperatura sonda alimentación calen-
tamiento
Temporal después
denitivo
Alarma diferencial sonda alimentación/retorno Bloqueo denitivo
Avería NTC retorno calentamiento
A08
Encendido
Parada temporal
Sobretemperatura sonda retorno calentamiento
Temporal después
denitivo
Alarma diferencial sonda retorno/alimentación Bloqueo denitivo
Limpieza intercambiador primario
A09
intermitente 0,5 en-
cendido /0,5 apagado
intermitente 0,5 en-
cendido /0,5 apagado
Señal
Avería NTC humos Parada temporal
Sobretemperatura sonda humos Encendido Bloqueo denitivo
Llama falsa
A11
intermitente 0,2 en-
cendido /0,2 apagado
Parada temporal
