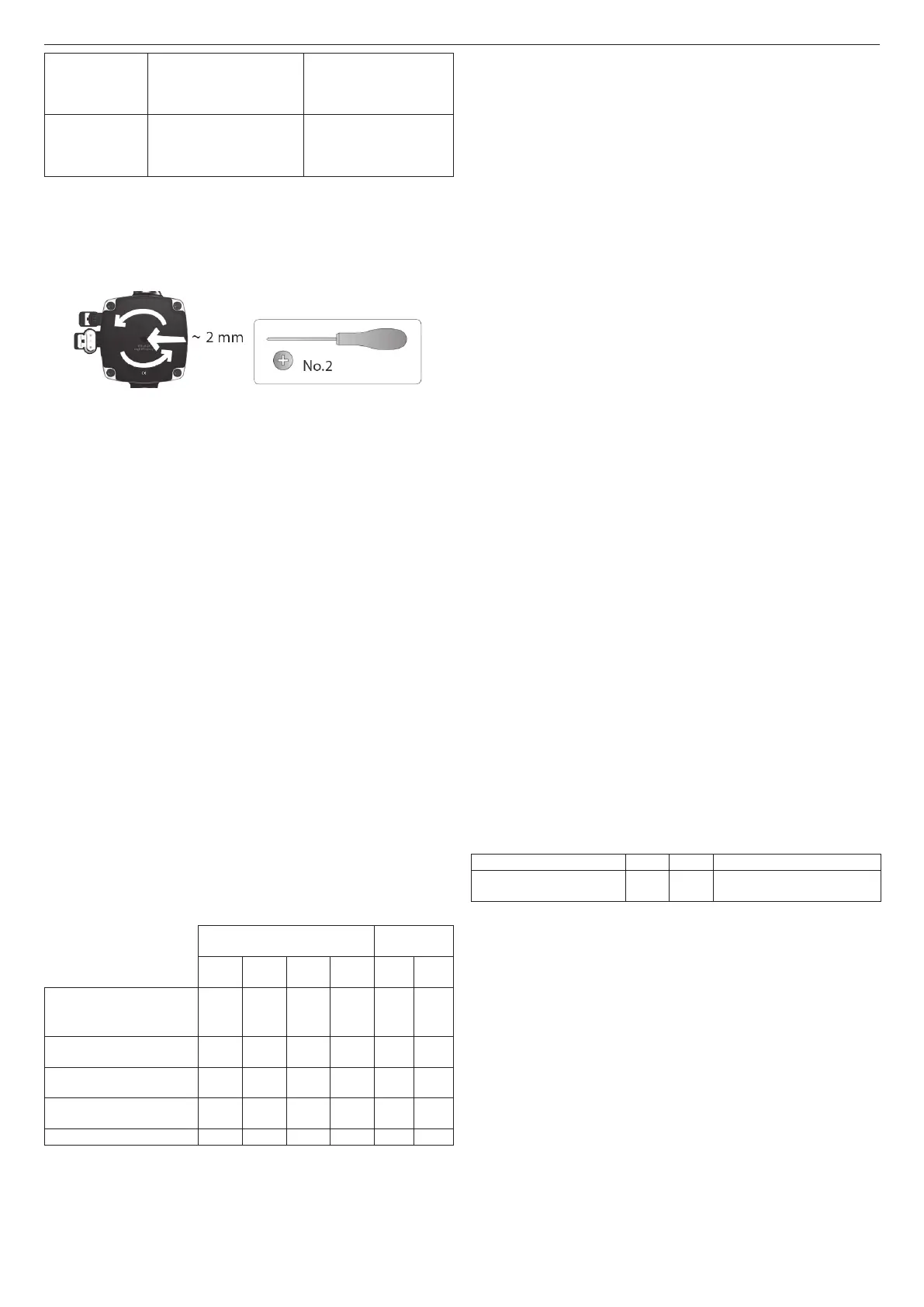

3.12 Resetarea manuală a pompa de circulaţie
Pompa de circulaţie dispune de o funcţie electronică de resetare, însă, dacă este necesară
resetarea manuală, procedaţi în modul următor:
- utilizaţi o şurubelniţă Philips, de preferat Phillips nr. 2
- introduceţi şurubelniţa în gaură până când intră în contact cu şurubul de resetare, apoi apăsaţi
(în principiu, şurubul ar trebui să intre aproximativ 2 mm) şi rotiţi în sens invers acelor de
ceasornic.
3.13 Demontarea carcasei
Pentru a avea acces la componentele din interior, scoateţi carcasa aşa cum este indicat
mai jos:
- identicaţi şi deşurubaţi cele 2 şuruburi (A - g. 11) de xare a carcasei la centrală
acţionând cele două cleme de xare (C - g. 11), desprindeţi partea inferioară a carcasei
- ridicaţi carcasa în sus pentru a o elibera de la urechile superioare (B - g. 11), apoi
scoateţi-o.
ATENŢIE
b
În cazul demontării panourilor laterale, reasamblaţi-le în poziţia iniţială consultând
etichetele adezive de pe pereţii acestora.
b
Dacă panoul frontal este deteriorat, acesta trebuie înlocuit.
b
Panourile de absorbţie a zgomotului din interiorul pereţilor din faţă şi laterali asigură
etanşarea la aer a tubulaturii de alimentare cu aer în mediul de instalare.
b
Prin urmare, este ESENŢIAL ca, după operaţiile de demontare, să se repoziţioneze
corect componentele astfel încât să se asigure că etanşeitatea centralei termice este
ecientă.
3.14 Evacuarea gazelor arse şi admisia aerului pentru ardere (Fig. 12)
Pentru a evacua produşii de ardere, consultaţi UNI 7129-7131. De asemenea, trebuie
respectate întotdeauna normele locale ale pompierilor, ale companiei de gaz şi alte
eventuale prevederi municipale. Evacuarea produşilor de ardere este realizată de un
ventilator centrifugal, iar placa de comandă monitorizează în mod constant dacă acesta
funcţionează corect. Este esenţial ca pentru evacuarea gazelor arse şi admisia aerului de
ardere pentru centrala termică să e utilizate doar ţevi originale (cu excepţia tipului C6) şi
racordarea să e realizată corect, aşa cum se indică în instrucţiunile furnizate cu accesoriile
pentru gazele arse. La un singur coş de fum pot  conectate mai multe aparate, cu condiţia
ca ecare dintre acestea să e de tip cu condensare. Centrala este un aparat de tip C (cu
cameră etanşă), deci trebuie sa aibă o conexiune sigură la conducta de evacuare a gazelor
de ardere şi la tubul de absorbţie a aerului pentru ardere; amândouă cu ieşire la exterior şi
fără de care aparatul nu poate funcţiona.
Tipurile de terminale disponibile pot  concentrice sau duble.
Tabel lungimi ţevi de admisie/evacuare
Lungime rectilinie maximă
Scădere de
presiune
25C 30C 35C 40C
Cot
45°
Cot
90°
Conductă evacuare gaze arse
Ø 80 mm (instalare „forţată
deschisă”) (tip B23P-B53P)
110 m 65m 65m 53m 1 m 1.5 m
Ţeavă concentrică
Ø 60-100 mm (orizontală)
10 m 6 m 6 m 6 m 1.3m 1.6m
Ţeavă concentrică Ø 60-100 mm
(verticală)
11 m 7 m 7 m 7 m 1.3m 1.6m
Ţeavă concentrică
Ø 80-125 mm
25 m 15 m 15 m 15 m 1 m 1.5 m
Ţeavă dublă Ø 80 mm 60+60 m 33+33 m 35+35 m 28+28 m 1 m 1.5 m
b
Lungimea rectilinie include primul cot (conexiunea la centrală), terminalele şi
îmbinările. Se face o excepţie pentru ţeava coaxială verticală Ø 60-100 mm, a cărei
lungime rectilinie nu include coturi.
b
Centrala termică este furnizată fără setul de evacuare a gazelor arse/de admisie a
aerului, deoarece este posibilă utilizarea accesoriilor pentru aparatele cu condensare
care se adaptează cel mai bine la caracteristicile de instalare (consultaţi catalogul).
b
Lungimile maxime ale ţevilor se referă la accesoriile coşului de fum disponibile în
catalog.
b
Este obligatorie utilizarea conductelor specice.
b
Conductele de evacuare a gazelor de ardere neizolate sunt potenţiale surse de
pericol.
b
Utilizarea unei ţevi mai lungi cauzează o pierdere a puterii centralei termice.
b
Asiguraţi o înclinare a conductei de evacuare a gazelor arse de 3° către centrală.
b
Ţevile de evacuare pot  orientate în direcţia cea mai potrivită cerinţelor instalaţiei.
b
După cum prevăd normele în vigoare, centrala poate primi şi a evacua prin intermediul
sifonului propriu condensul din gazele arse şi/sau apele meteorice provenite din
sistemul de evacuare a gazelor arse.
b
În cazul în care este instalată o eventuală pompă de relansare pentru condens,
vericaţi datele tehnice privind debitul (furnizate de către producător) pentru a
asigura funcţionarea corectă a acesteia.
Instalaţia „forţat-deschisă” (B23P-B53P) (Fig. 13)
În această conguraţie, centrala termică este racordată la ţeava de evacuare a gazelor arse
de ø 80 mm prin intermediul unui adaptor.
- Poziţionaţi adaptorul astfel încât ţeava de Ø 60 să intre complet în turela de gaze arse
a centralei termice.
- Odată poziţionat, asiguraţi-vă că cele 4 canale (A) de pe anşă se racordează la canalul
(B) de pe partea de Ø 100 a adaptorului.
- Strângeţi complet şuruburile (C) care strâng cele două terminale de blocare ale anşei,
astfel încât adaptorul să e xat.
Conducte coaxiale (ø 60-100 mm) (Fig. 14)
- Poziţionaţi cotul astfel încât ţeava de Ø 60 să intre complet în turela de gaze arse a
centralei termice.
- Odată poziţionat, asiguraţi-vă că cele 4 crestături (A) de pe anşă se racordează la
canalul (B) de pe partea de Ø 100 a cotului.
- Strângeţi complet şuruburile (C) care strâng cele două terminale de blocare ale anşei,
astfel încât cotul însuşi să e xat.
Conducte separate (ø 80 mm) (Fig. 15)
Ţeava de admisie a aerului pentru ardere trebuie selectată dintre cele două intrări, demontaţi
dopul de închidere xat cu şuruburi şi xaţi deectorul specic de aer.
- Poziţionaţi adaptorul pe ţeava de gaze arse astfel încât ţeava de Ø 60 să intre complet în
turela de gaze arse a centralei termice.
- Odată poziţionat, asiguraţi-vă că cele 4 canale (A) de pe anşă se racordează la canalul
(B) de pe partea de Ø 100 a adaptorului.
- Strângeţi complet şuruburile (C) care strâng cele două terminale de blocare ale anşei,
astfel încât adaptorul să e xat.
Atunci când se utilizează setul de splittere de la Ø 60-100 la Ø 80-80 în loc de sistemul de
ţevi duble, va exista o pierdere la lungimile maxime aşa cum se indică în tabel.
- Poziţionaţi splitterul astfel încât ţeava de Ø 60 să intre complet în turela de gaze arse a
centralei termice.
- Odată poziţionat, asiguraţi-vă că cele 4 canale (A) de pe anşă se racordează la canalul
(B) de pe partea de Ø 100 a separatorului.
- Strângeţi complet şuruburile (C) care strâng cele două terminale de blocare ale anşei,
astfel încât adaptorul să e xat.
Ø50 Ø60 Ø80
Pierdere de lungime (m) 0.5 1.2
5,5 pentru ţeava de gaze arse
7,5 pentru ţeava de aer
Conducte coaxiale (ø 80-125 mm) (Fig. 16)
- Poziţionaţi elementul vertical de xare al adaptorului astfel încât ţeava de Ø 60 să intre
complet în turela de gaze arse a centralei termice.
- Odată poziţionat, asiguraţi-vă că cele 4 canale (A) de pe anşă se racordează la canalul
(B) de pe partea de Ø 100 a adaptorului.
- Strângeţi complet şuruburile (C) care strâng cele două terminale de blocare ale anşei,
astfel încât adaptorul să e xat.
- Fixaţi apoi pe îmbinarea verticală kitul adaptor Ø 80-125.
Ţevi duble cu tubulatură Ø 80 (Ø50 - Ø60 - Ø80) (Fig. 17)
Datorită caracteristicilor centralei termice, o ţeavă de evacuare a gazelor arse de Ø80
poate  racordată la porţiunile de tubulatură Ø50 - Ø60 - Ø80.
b
Pentru cuplare se recomandă efectuarea unui calcul de proiect pentru respectarea
normelor în materie în vigoare.
