MYNUTE X

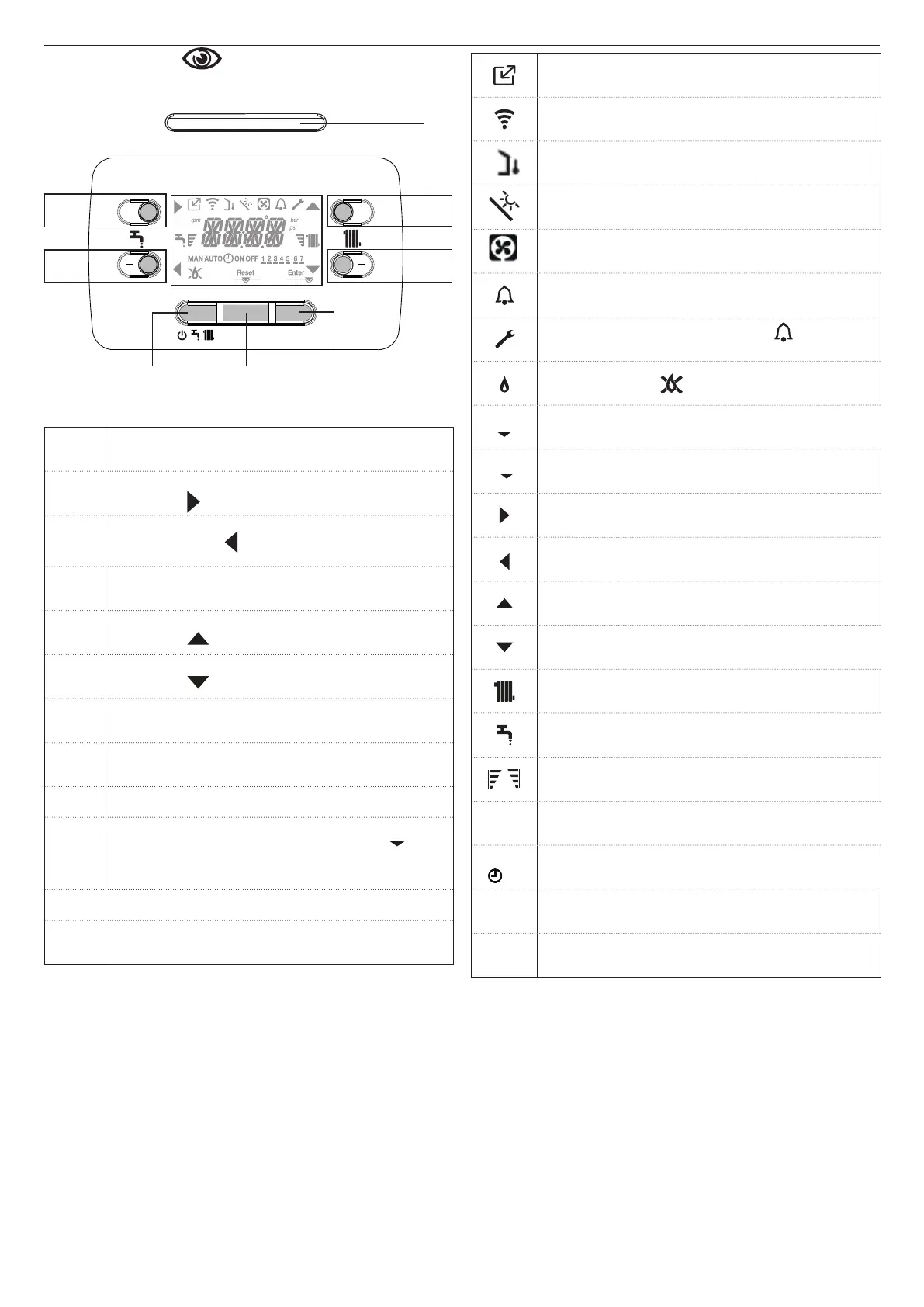

3.20 Panel de mandos
Led
Señal luminosa que indica el estado de funcionamiento de la caldera.
Puede ser rojo o verde (ver párrafo especíco).
A
Se usa normalmente para elevar la temperatura del agua caliente sanitaria,
cuando la echa está resaltada tiene la función de conrmación
B
Se usa normalmente para disminuir la temperatura del agua caliente sa-
nitaria, cuando la echa está resaltada tiene la función de retroceder/
cancelar
A+B
Acceso a las funciones de confort del agua caliente sanitaria (Consultar el
párrafo "4.12 Función de confort del agua caliente sanitaria")
C
Se usa normalmente para elevar la temperatura del agua de calefacción,
cuando la echa está resaltada se puede mover dentro del menú P1
D
Se usa normalmente para disminuir la temperatura del agua de calefacción,
cuando la echa está resaltada se puede mover dentro del menú P1
A+C
Acceso al menú de ajuste del reloj (Consultar el párrafo "4.2 Programación
de la caldera")
1
Permite cambiar el estado de funcionamiento de la caldera (OFF, VERANO
y INVIERNO)
2
Permite restablecer el estado de alarma o interrumpir el ciclo de purgado
3
Permite acceder a los menús INFO (INFORMACIÓN) y P1.
Enter
Cuando
el icono aparece en la pantalla, la tecla tiene la función ENTER y sirve para
conrmar el valor programado durante la programación de un parámetro
técnico
1+3
Bloqueo y desbloqueo con llaves
2+3
Cuando la caldera está en OFF, se utiliza para iniciar la función de análisis
de combustión (CO)
RESET
+
MENU
+
A
C
1 2 3
B
D
LED
Indica la conexión a un dispositivo remoto (OT o RS485)
Indica la conexión a un dispositivo WIFI
Indica la conexión a un sensor de temperatura exterior
Indica la activación de funciones especiales de agua caliente sanitaria o
la presencia de un sistema para la gestión de la matriz solar térmica
Indica la conexión a una bomba de calor (no utilizada en este modelo)
Icono que se ilumina cuando hay una alarma
Se enciende cuando hay un fallo junto con el icono , excepto para las
alarmas de llama y agua
Indica la presencia de una llama, en caso de bloqueo de la llama el icono
tiene el siguiente aspecto
Reset
Se enciende cuando hay alarmas que requieren un rearme manual por
parte del operador
Enter
Se activa cuando hay una solicitud de noticación de funcionamiento
Cuando el icono está activo, indica que la función "conrmar" del pulsador
A está activa
Cuando el icono está activo, indica que la función "retroceder/cancelar"
del pulsador B está activa
Cuando el icono está activo, es posible navegar por el menú o aumentar
el valor del parámetro seleccionado
Cuando el icono está activo, es posible navegar por el menú o disminuir
el valor del parámetro seleccionado
El icono se enciende si la calefacción central está activa, parpadea si hay
una solicitud de calor en curso
El icono se enciende si el agua caliente sanitaria está activa, parpadea si
hay una solicitud de agua caliente sanitaria en curso
Indican el nivel de consigna ajustado (1 contacto para mínima de muesca,
4 contacto para máxima de muescas)
1 2 3 4 5 6 7
Indica los días de la semana
AUTO
ON
NO DISPONIBLE EN ESTE MODELO
MAN ON
NO DISPONIBLE EN ESTE MODELO
MAN OFF
NO DISPONIBLE EN ESTE MODELO
El telemando tiene la función de una interfaz de la máquina, que muestra los ajustes del sistema y proporciona acceso a los parámetros.
La pantalla muestra normalmente la temperatura del sensor de caudal a menos que haya una solicitud de agua caliente sanitaria en curso, entonces se muestra la temperatura de la sonda
de agua caliente sanitaria; si no se pulsa ninguna tecla en un plazo de 10 segundos, se muestra la hora actual (luz de fondo apagada).
La conguración MENÚ se organiza con una estructura de árbol multinivel. Para cada submenú, se ha denido un nivel de acceso: Nivel de USUARIO siempre disponible; Nivel TÉCNICO
protegido con contraseña.
A continuación se muestra un resumen de la estructura de árbol del MENÚ DE CONFIGURACIÓN.
Algunas informaciones podrían no estar disponibles en función del nivel de acceso, el estado de la máquina o la conguración del sistema.
Menú Parámetro
Texto deslizante solo si el
parámetro P1.05 = 1
Valor
Nivel
contraseña
Valores
ajustados
en fábrica
Valores
personalizados
P1 AJUSTES
P1.01 IDIOMA
0 IT
1 RO
2 FR
3 EN
4 SR
5 HR
6 ES
7 EL
8 BG
9 PL
10 SL
USUARIO
P1.02 HORA Y DIA USUARIO
P1.03 PROGRAMA HORARIO NO DISPONIBLE EN ESTE MODELO
P1.05 TEXTO DESLIZANTE 0 / 1 USUARIO
P2 COMBUSTION
P2.01 TIPO DE GAS 0 / 1 INSTALADOR 0
P2.02 TIPO DE CALDERA 1 / 2 / 3 / 4
MANTENIMIENTO
1 (25 kW)
2 (30 kW)
3 (35 kW)
4 (40 kW)
P2.03 OFFSET COMBUSTION 0 / 1 / 2
MANTENIMIENTO
P2.04 CURVA DE COMBUSTION NO DISPONIBLE EN ESTE MODELO
P2.06
AUTOCALIBRACION
COMBUSTION
0 / 1
MANTENIMIENTO 0
P3 CONFIGURACION
P3.01 CONFIG HIDRAULICA 0 / 1 / 2 / 3 / 4 INSTALADOR 1
P3.02
TRANSDUCTOR DE
PRESION
0 / 1
MANTENIMIENTO 1
P3.03
HABILITAR LLENADO
AUTOMATICO
0 / 1
MANTENIMIENTO 0
P3.04 PRESION INICIO LLENADO NO DISPONIBLE EN ESTE MODELO
P3.05 CICLO PURGA DE AIRE 0 / 1
MANTENIMIENTO 1
P3.06
MIN VELOCIDAD
VENTILADOR
INSTALADOR
consultar los datos
técnicos tabla
P3.07
MAX VELOCIDAD
VENTILADOR
INSTALADOR
consultar los datos
técnicos tabla
P3.09
MAX VELOCIDAD
VENTILADOR CAL
MÍN - MÁX INSTALADOR
consultar los datos
técnicos tabla
P3.10 RANGE RATED MÍN - MÁX_CH INSTALADOR
consultar los datos
técnicos tabla
P3.11 SALIDA AUX 0 / 1 / 2 INSTALADOR 0
P3.12 RESET CUENTA HORAS 0 / 1 INSTALADOR 0
P4 CALENTAMIENTO
P4.01
HISTERESIS OFF ALTA TEMP 2 - 10 MANTENIMIENTO 5
P4.02
HISTERESIS ON ALTA TEMP 2 - 10 MANTENIMIENTO 5
P4.03
HISTERESIS OFF BAJA TEMP 2 - 10 MANTENIMIENTO 3
P4.04
HISTERESIS ON BAJA TEMP 2 - 10 MANTENIMIENTO 3
P4.05
MODO FUNCIONAMIENTO
BOMBA
0-100 INSTALADOR 85
P4.08 CASCADA OTBUS
NO DISPONIBLE EN ESTE MODELO
P4.09
CALENTAMIENTO DE
SUELO
0 / 1 INSTALADOR 0
P4.10 APAGADO TEMPORIZADO 0 - 20min INSTALADOR 3min
P4.11
ELIMINAR
TEMPORIZACIONES
0 / 1 INSTALADOR 0
P4.12 TIPO ZONA P 0 / 1 INSTALADOR 0
P4.13 DIRECCION BE16 ZONA P 1 - 6 INSTALADOR 3
P4.14
CONF HIDRAULICA ZONA
P
0 / 1 INSTALADOR 0
P4.15 AT BT TEMP ZONA P 0 / 1 INSTALADOR 0
P4.16 MAX TEMP ZONA P
AT: MIN TEMP ZONA P - 80.5
BT: MIN TEMP ZONA P - 45.0
INSTALADOR
80.5
P4.17 MIN TEMP ZONA P
AT: 20 - MAX TEMP ZONA P
BT: 20 - MAX TEMP ZONA P
INSTALADOR
20
P4.18
TERMORREGULACION
ZONA P
0 / 1 INSTALADOR 0
