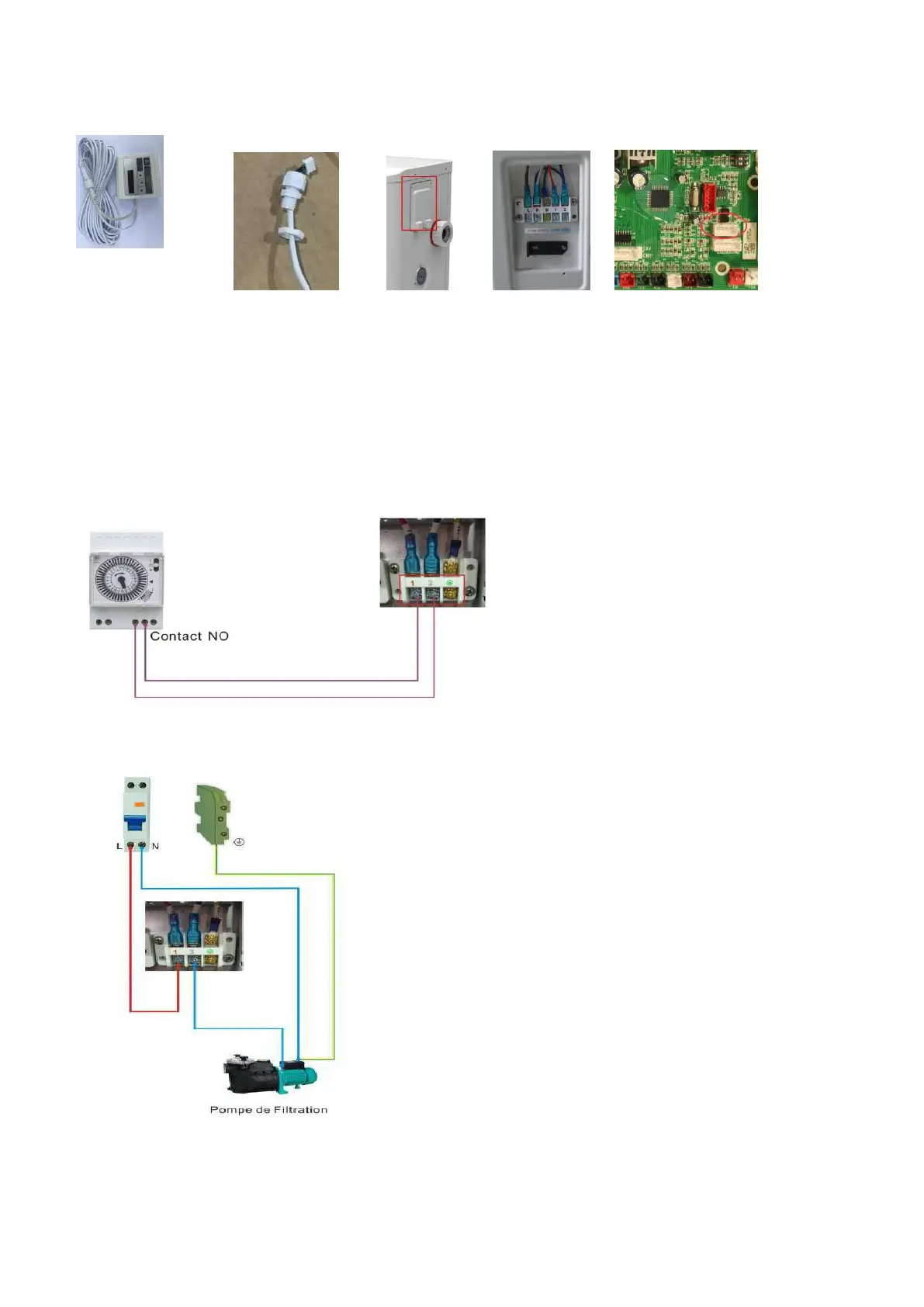

6.3 Installation de la commande déportée
Photo(1) Photo(2) Photo(3) Photo(4) Photo(5)
1. Raccordez le fil du signal, avec le contrôleur sur les broches (photos 1 et 2).
2. Passez le fil au travers du bloc de raccordement (photos 3 et 4).
3. Ensuite connecter sur la carte électronique (photo 5).
6.4 Pilotage de la filtration
Raccordement pour déclencher l’horloge de la filtration « mode priorité chauffage »
Minuteur Bornier
Raccordement direct pour le pilotage de la pompe de filtration, « mode priorité chauffage »
