– Conecte una manguera de aspiración (diámetro
19 mm, accesorio especial) a la boquilla de aspi-
ración 16 del Saugfix.
El aspirador debe ser adecuado para el material a
trabajar.
Para aspirar polvo especialmente nocivo para la sa-
lud, cancerígeno, o polvo seco utilice un aspirador
especial.
Ajuste de la profundidad de perforación en el
Saugfix (ver figura G)
Ud. puede fijar también la profundidad de perfora-
ción X deseada estando montado el Saugfix.
– Inserte hasta el tope el útil SDS-plus en el porta-
útiles SDS-plus 1. De no proceder así, el ajuste
de la profundidad de perforación es incorrecto
debido a la movilidad que tiene el útil SDS-plus.
– Afloje el tornillo de mariposa 20 del Saugfix.
– Asiente firmemente el útil, estando éste deteni-
do, contra el punto a taladrar. Al realizar esto, el
útil SDS-plus deberá asentar contra la superficie.
– Desplace el tubo de guía 21 del Saugfix en el so-
porte de forma que el cabezal de Saugfix asiente
contra la base a taladrar. No desplace el tubo de
guía 21 más de lo necesario sobre el tubo tele-
scópico 19 con el fin de que sea visible la mayor
parte posible de la escala del tubo telescópico
19.
– Apriete nuevamente el tornillo de mariposa 20.
Afloje el tornillo de fijación 17 del tope de pro-
fundidad del Saugfix.
– Desplace el tope de profundidad 18 sobre el tu-
bo telescópico 19 de manera que la distancia X
mostrada en la figura corresponda a la profundi-
dad de perforación deseada.
– Apriete el tornillo de fijación 17 en esa posición.
Operación
Puesta en marcha
¡Observe la tensión de red! La tensión de ali-
mentación deberá coincidir con las indicacio-
nes en la placa de características de la herra-
mienta eléctrica. Las herramientas eléctricas
marcadas con 230 V pueden funcionar tam-
bién a 220 V.
Ajuste del modo de operación
Con el mando desactivador de percusión y giro 5
puede Ud. ajustar el modo de operación de la he-
rramienta eléctrica.
Observación: ¡Únicamente cambie el modo de
operación estando desconectada la herramienta
eléctrica! En caso contrario podría dañarse la he-
rramienta eléctrica.
– Gire el mando desactivador de percusión y giro
5 a la posición deseada.
Ajuste del sentido de giro
Solamente accione el selector de sentido de
giro 8 con la herramienta eléctrica detenida.
El selector de sentido de giro 8 le permite modifi-
car el sentido de giro de la herramienta eléctrica.
Giro a derechas: Gire hasta el tope el selector de
sentido de giro 8 a la posición .
Giro a izquierdas: Gire hasta el tope el selector de
sentido de giro 8 a la posición .
Al taladrar con o sin percusión, y al cincelar, ajuste
siempre el sentido de giro a derechas.
Conexión/desconexión
Para ahorrar energía, solamente conecte la herra-
mienta eléctrica cuando vaya a utilizarla.
– Para la puesta en marcha de la herramienta
eléctrica accionar y mantener en esa posición el
interruptor de conexión/desconexión 7.
– Para desconectar la herramienta eléctrica soltar
el interruptor de conexión/desconexión 7.
A bajas temperaturas, la herramienta eléctrica de-
berá funcionar primero durante cierto tiempo hasta
que alcance su pleno rendimiento de percu-
sión/impacto.

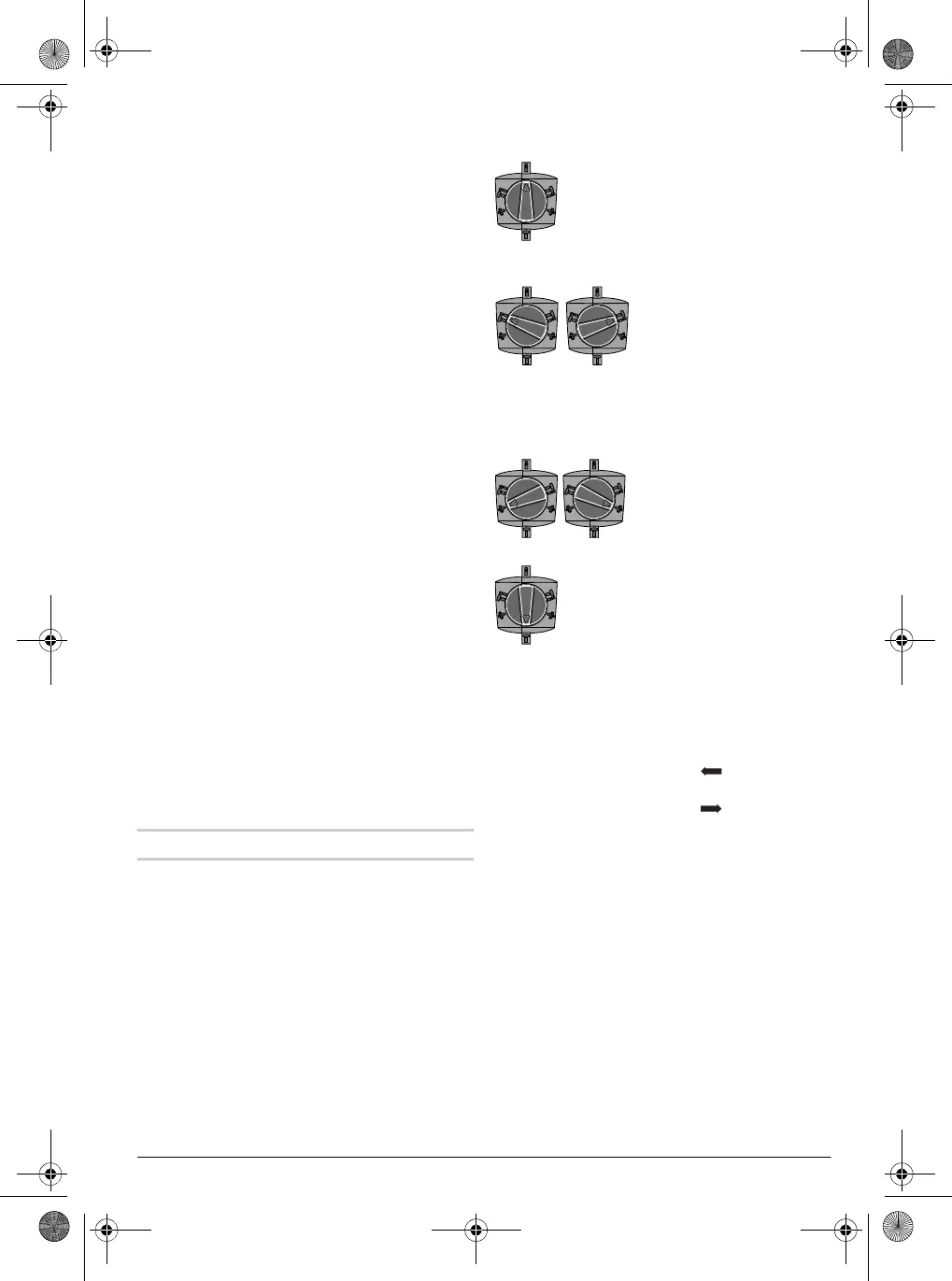

Posición para Taladrar, sin
percutir, en madera, metal,
cerámica y plástico, así co-
mo para atornillar y para ha-
cer roscas
Posición para Taladrar con
percusión en hormigón o
piedra
Si el útil no comienza a girar
inmediatamente nada más
conectar la herramienta
eléctrica, déjela funcionar a
bajas revoluciones hasta
que gire también el útil.
Posición para modificar la
posición del cincel
Posición para Cincelar
