Suomi | 1132 609 141 098 • 19.7.13
mittausmenetelmää voidaan käyttää vain pysty-
suunnassa. Jokainen poikkeama pystysuunnassa
johtaa mittausvirheeseen.
Lasersäde pysyy kytkettynä yksittäismittausten vä-
lillä.
Epäsuoraa etäisyysmittausta varten on käytettävis-
sä kolme mittaustoimintoa, joilla kullakin voidaan
mitata erilaisia matkoja.

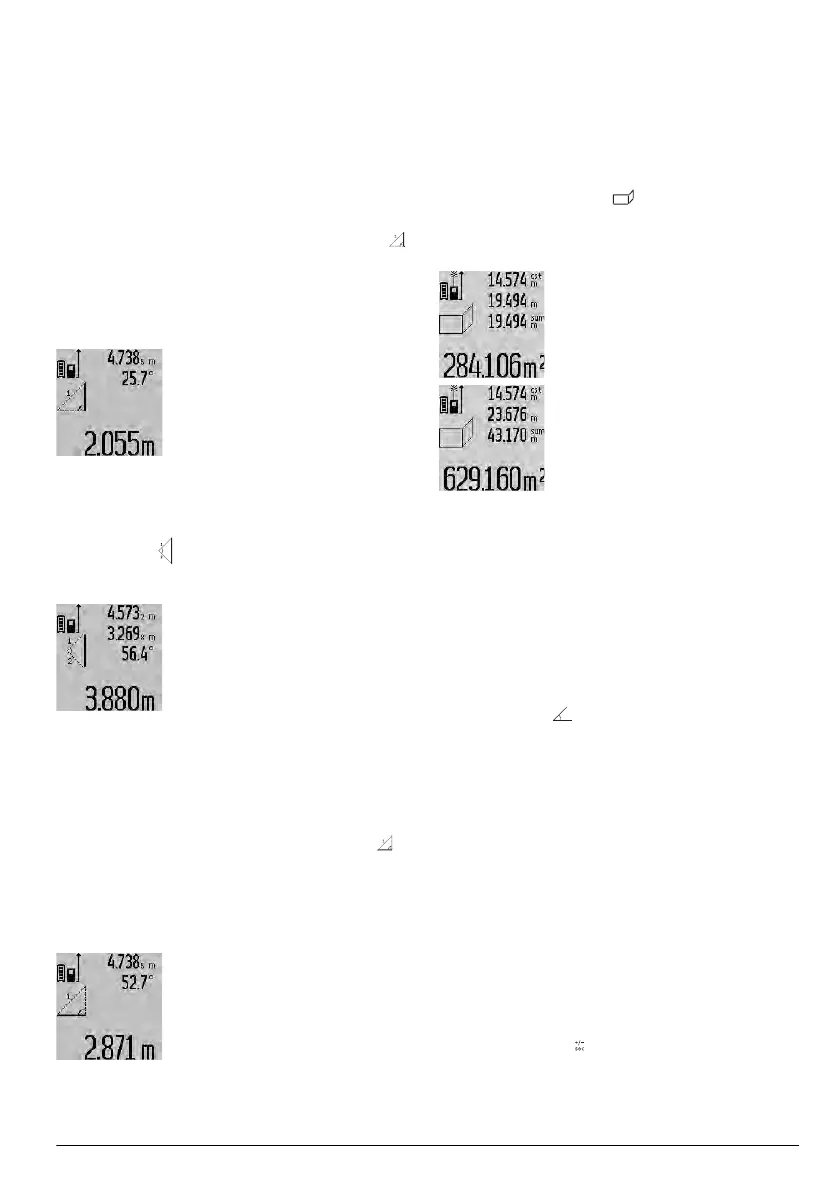

a) Epäsuora korkeusmittaus (katso kuva C)
Paina toiminnon vaihtonäppäintä 4 niin monta ker-
taa, että epäsuoran korkeusmittauksen merkki
ilmestyy näyttöön.
Varmista, että mittaustyökalu on samalla korkeu-
della kuin alempi mittauspiste. Käännä sitten mitta-
ustyökalu vertailutason ympäri ja mittaa matka ”1”
kuten pituusmittauksessa.
Loppuunviedyn mittauksen jälkeen
näkyy haetun matkan ”X” tulos tu-
losrivillä c. Matkan ”1” ja kulman
”
α” mittausarvot näkyvät mitta-
usarvoriveillä a.
b) Kaksinkertainen epäsuora korkeusmittaus
(katso kuva D)
Paina toiminnon vaihtonäppäintä 4 niin monta ker-
taa, että kaksinkertaisen epäsuoran korkeusmitta-
uksen merkki ilmestyy näyttöön.
Mittaa kuten pituusmittauksessa matkat ”1” ja ”2”
tässä järjestyksessä.
Loppuunviedyn mittauksen jälkeen
näkyy haetun matkan ”X” tulos tu-
losrivillä c. Matkojen ”1”, ”2” ja
kulman ”
α” mittausarvot näkyvät
mittausarvoriveillä a.
Varmista, että mittauksen vertailutaso (esim. mitta-
ustyökalun takareuna) on täsmälleen samassa koh-
dassa kaikissa mittaustapahtuman yksittäismitta-
uksissa.
c) Epäsuora pituusmittaus (katso kuva E)
Paina toiminnon vaihtonäppäintä 4 niin monta ker-
taa, että epäsuoran pituusmittauksen merkki il-
mestyy näyttöön.
Varmista, että mittaustyökalu on samalla korkeu-
della kuin haettu mittauspiste. Käännä sitten mitta-
ustyökalu vertailutason ympäri ja mittaa matka ”1”
kuten pituusmittauksessa.
Loppuunviedyn mittauksen jälkeen
näkyy haetun matkan ”X” tulos tu-
losrivillä c. Matkan ”1” ja kulman
”
α” mittausarvot näkyvät mitta-
usarvoriveillä a.
Seinäpinta-alamittaus (katso kuva F)
Seinäpinta-alamittauksen tarkoitus on mitata useita
yksittäisiä pinta-aloja, joissa on yhteinen korkeus.
Kuvan osoittamassa esimerkissä tulee usean sa-
man huonekorkeuden A omaavan, mutta eri pitui-
sen B seinän yhteispinta-ala mitata.
Paina seinäpinta-alamittausta varten toiminnon
vaihtonäppäintä 4 niin monta kertaa, että seinäpin-
ta-alamittauksen merkki ilmestyy näyttöön.
Mittaa huoneen korkeus A, kuten pituusmittauk-
sessa. Mittausarvo (”cst”) näytetään ylemmällä mit-
tausarvorivillä a. Laser pysyy kytkettynä.
Mittaa sitten ensimmäisen seinän
pituus B
1
. Pinta-ala lasketaan ja
näytetään automaattisesti tulosri-
villä c. Pituusmittausarvo näkyy
mittausarvorivillä a. Laser pysyy
kytkettynä.
Mittaa sitten toisen seinän pituus
B
2
. Keskimmäisellä mittausarvori-
villä a näytetty yksittäismittausarvo
lasketaan yhteen pituuden B
1
kanssa. Kahden pituuden summa
(”sum”, näytetty alimmalla mitta-
usarvorivillä a) kerrataan tallenne-
tun korkeuden A kanssa. Kokonaispinta-ala-arvio
näkyy tulosrivillä c.
Voit mitata mielivaltaisen monta muuta pituutta B
X
,
jotka automaattisesti lasketaan yhteen ja kerrotaan
korkeudella A.
Edellytys oikealle pinta-alalaskennalle on, että en-
sin mitattu pituus (tässä esimerkissä huoneen kor-
keus A) on identtinen kaikissa osapinnoissa.
Kaltevuusmittaus (katso kuva G)
Paina kaltevuusmittauksen näppäintä 3, pituusmit-
tauksen merkki ilmestyy näyttöön. Mittaustyö-
kalun takapinta toimii vertailupintana. Painamalla
kaltevuusmittausnäppäintä 3 vielä kerran käytetään
mittaustyökalun sivupinnat vertailupintoina ja näy-
tön lukusuunta kääntyy 90°.
Paina mittausnäppäintä 2, mittausarvon lukitsemi-
seksi ja siirtämiseksi mittausarvomuistiin. Mittaus-
näppäimen 2 uusi painallus jatkaa mittausta.
Jos näyttö vilkkuu mittaustapahtuman aikana, on
mittaustyökalua kallistettu liian paljon sivuttain.
Jos olet kytkenyt toiminnon ”digitaalinen libelli” pe-
russäädöissä, kaltevuusarvo osoitetaan myös muis-
sa mittaustoiminnoissa näytön 1 rivillä d.
Ajastintoiminto
Ajastintoiminto on avuksi esim. kun mittaustyöka-
lun liikkeitä halutaan estää mittauksen aikana.
Pidä ajastintoimintoa varten näppäintä 6 painettu-
na, kunnes merkki ilmestyy näyttöön.
Mittausarvorivillä a näytetään aikaväli laukaisusta
mittaukseen. Aikaväli voidaan asettaa välille 1 s ja
60 s painamalla plusnäppäintä 11 tai miinusnäp-
päintä 5.
