Polski | 1432 609 141 098 • 19.7.13
Należy zwrócić uwagę na to, aby płaszczyzna od-
niesienia dla danego pomiaru (np. tylna krawędź
urządzenia pomiarowego) przy wszystkich pomia-
rach wchodzących w skład danego procesu pomia-
rowego zawsze znajdowała się w dokładnie tym sa-
mym miejscu.

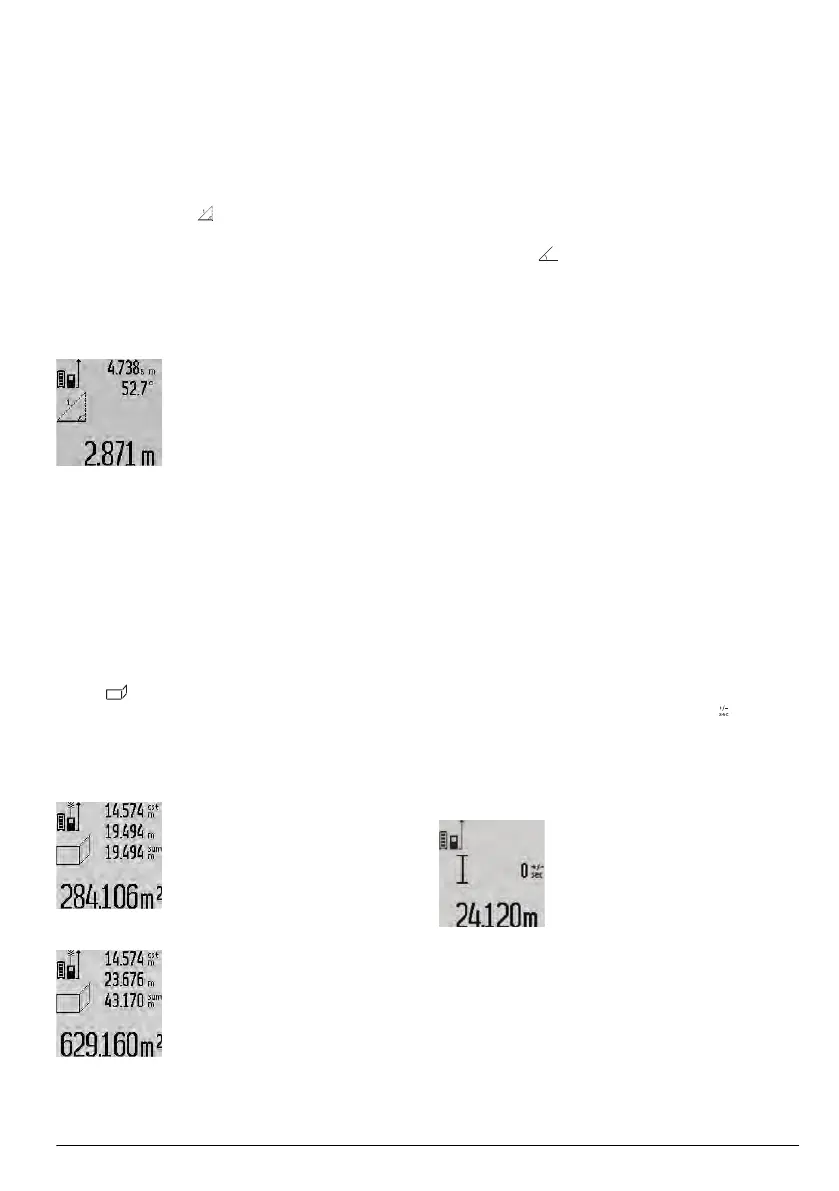

c) Pośredni pomiar odległości (zob.rys.E)
Naciskać przycisk zmiany funkcji 4 tyle razy, aż na
wyświetlaczu ukaże się wskaźnik bezpośredniego
pomiaru odległości .
Należy przy tym zwrócić uwagę, aby urządzenie po-
miarowe znajdowało się na tej samej wysokości, co
poszukiwany punkt pomiarowy. Następnie należy
przechylić urządzenie pomiarowe o wielkość odpo-
wiadającą płaszczyźnie odniesienia i zmierzyć
–
podobnie jak przy pomiarze odległości
– odcinek
„1“.
Po zakończeniu pomiaru, wynik
poszukiwanego odcinka „X“ wy-
świetlany jest w pasku wyniku c.
Wartości pomiarowe odcinka „1“ i
kąt „
α“ wyświetlane są w pasku
wartości pomiarowych a.
Pomiar powierzchni ścian (zob.rys.F)
Pomiar powierzchni ścian służy do wyznaczania su-
my kilku pojedynczych płaszczyzn, posiadających
jedną wspólną wysokość.
W odzwierciedlonym przykładzie określona ma zo-
stać wspólna powierzchnia kilku ścian, o tej samej
wysokości (wysokość pomieszczenia) A, lecz róż-
nych długościach B.
Aby dokonać pomiaru powierzchni ścian, należy
dotąd naciskać przycisk 4, dopóki na wyświetlaczu
nie ukaże się wskaźnik pomiaru powierzchni
ściany .
Zmierzyć wysokość pomieszczenia A, postępując
jak w przypadku prostego pomiaru odległości.
Wartość pomiarowa („cst“) wyświetlona zostanie w
górnym pasku wartości pomiarowych a. Laser po-
zostanie włączony.
Następnie należy zmierzyć dłu-
gość B
1
pierwszej ściany. Po-
wierzchnia ściany zostanie auto-
matycznie wyliczona i ukazana w
pasku wyniku c. Wartość odległo-
ści wyświetlana jest w środkowym
pasku wartości pomiarowych a.
Laser pozostanie włączony.
Następnie należy zmierzyć dłu-
gość B
2
drugiej ściany. Wyświetlo-
na w środkowym pasku a wartość
pojedynczego pomiaru dodawana
jest do długości B
1
. Suma obu dłu-
gości („sum“, wyświetlona w gór-
nym pasku a) mnożona jest przez
zapamiętaną wysokość A. Całkowita wartość po-
miaru powierzchni zostanie wyświetlona w pasku
wyniku c.
Możliwy jest pomiar dowolnej ilości odcinków (dłu-
gości) B
X
, które następnie zostaną automatycznie
sumowane i przemnożone przez wysokość A.
Warunkiem prawidłowych wyników pomiaru po-
wierzchni jest to, by pierwsza pomierzona długość
(w naszym przykładzie wysokość pomieszczenia A)
była identyczna dla wszystkich powierzchni cząst-
kowych.
Pomiar kąta nachylenia (zob. rys. G)
Po naciśnięciu przycisku pomiaru nachylenia kąta
3, na wyświetlaczu ukaże się wskaźnik pomiaru ką-
ta nachylenia . Jako płaszczyzna odniesienia
służy tylna ścianka urządzenia pomiarowego. Po
ponownym naciśnięciu przycisku pomiaru kąta na-
chylenia 3 boczne ścianki urządzenia pomiarowe-
go wykorzystane zostaną jako płaszczyzny odnie-
sienia, a obraz na wyświetlaczu zostanie obrócony
o 90
°.
Nacisnąć przycisk pomiar 2, aby zachować war-
tość pomiarową i przenieść ją do pamięci wartości
pomiarowych. Po ponownym naciśnięciu przycisku
pomiar 2 nastąpi kontynuacja pomiaru.
Miganie wskazania podczas pomiaru oznacza, że
urządzenie pomiarowe zostało przechylone w bok
zbyt mocno.
Jeżeli w ustawieniach podstawowych włączona zo-
stanie funkcja „Cyfrowa libelka“, wartość nachyle-
nia wyświetlona zostanie także w innych trybach
pomiarowych, w pasku d wyświetlacza 1.
Samowyzwalacz
Samowyzwalacz pomaga np. w sytuacjach, gdy ko-
nieczne jest uniknięcie poruszenia urządzenia po-
miarowego podczas pomiaru.
Aby uruchomić samowyzwalacz, należy wcisnąć
przycisk 6 i przytrzymać go w tej pozycji tak długo,
aż na wyświetlaczu ukaże się wskaźnik .
W pasku wartości pomiarowych a wyświetlony zo-
stanie czas, który upłynął od momentu rozpoczęcia
aż do chwili dokonania pomiaru. Czas ten można
ustawić między 1 sek. i 60 sek., naciskając przycisk
plus 11 lub minus 5.
Pomiar rozpoczyna się automa-
tycznie po upływie czasu, który zo-
stał uprzednio zaprogramowany.
Samowyzwalacz może być wyko-
rzystywany także podczas pomia-
rów odległości wchodzących w
skład innych funkcji pomiarowych
(np. pomiaru powierzchni). Dodawanie i odejmo-
wanie wyników pomiarowych jak również pomiar
ciągły nie są możliwe.
