Polski | 1452 609 141 098 • 19.7.13
– przezroczyste obiekty docelowe (np. szkło, wo-
da),
– powierzchnie lustrzane (np. polerowany metal,
szkło),
– porowate powierzchnie (np. materiały izolacyj-
ne),
– powierzchnie o silnej fakturze (np. surowy tynk,
kamień naturalny).
W razie potrzeby należy użyć w w/w przypadkach
tarczy celowniczej.
Błędy w pomiarach są możliwe również w przy-
padku celów namierzonych z ukosa.
Wpływ na wartość mierzoną mogą mieć też war-
stwy powietrza o różnych temperaturach oraz po-
średnio odebrane refleksy.
Kontrola dokładności i kalibracja pomiaru nachy-
lenia kąta (zob.rys.H)
Należy regularnie kontrolować dokładność pomia-
ru nachylenia kąta. Kontroli dokonuje się przy po-
mocy pomiaru w odwróconej pozycji. W tym celu
należy położyć urządzenie pomiarowe na stole i
zmierzyć kąt nachylenia powierzchni. Następnie
należy obrócić urządzenie p
omiarowe o 180
° i po-
nownie zmierzyć kąt nachylenia powierzchni. Róż-
nica uzyskanych wyników pomiarowych nie może
przekraczać 0,3
°.
W przypadku uzyskania większej różnicy, urządze-
nie pomiarowe należy skalibrować na nowo. W tym
celu należy wcisnąć i przytrzymać przycisk pomiar
nachylenia kąta 3. Stosować się do zaleceń ukazy-
wanych na wyświetlaczu.
Kontrola dokładności pomiaru odległości
Dokładność pomiaru odległości można sprawdzić
w następujący sposób:
–Należy wybrać odcinek o długości od 1 do 10 m,
który nie będzie się zmieniał i którego długość
jest dokładnie znana (np. szerokość pomiesz-
czenia, otwór drzwiowy). Odcinek ten musi znaj-
dować się w pomieszczeniu zamkniętym, a
obiekt pomiaru musi być gładki i dobrze odbijać
świ
atło.
– Odcinek należy z
mierzyć dziesięciokrotnie
– raz
za razem.
Odchylenie poszczególnych pomiarów od wartości
średniej może wynosić maksymalnie
± 2 mm. Po-
miary należy protokołować, aby w późniejszym
czasie móc porównać ich dokładność.
Praca ze statywem
Użycie statywu jest konieczne szczególnie w przy-
padku większych odległości. Urządzenie pomia-
rowe można przyśrubować za pomocą gwintu 1/4"
19, znajdującego się na dolnej stronie obudowy, na
każdy dostępny w handlu statyw fotograficzny.
Płaszczyzna odniesienia dla pomiarów ze staty-
wem powinna zostać odpowiednio nastawiona po-
przez naciśnięcie przycisku 10 (płaszczyzna odnie-
sienia Gwint).
Praca z szyną pomiarową (zob.rys.I
–K)
Szynę pomiarową 24 można stosować w celu uzy-
skania dokładniejszego wyniku pomiaru nachyle-
nia kąta. Pomiary odległości przy użyciu szyny po-
miarowej nie są możliwe.

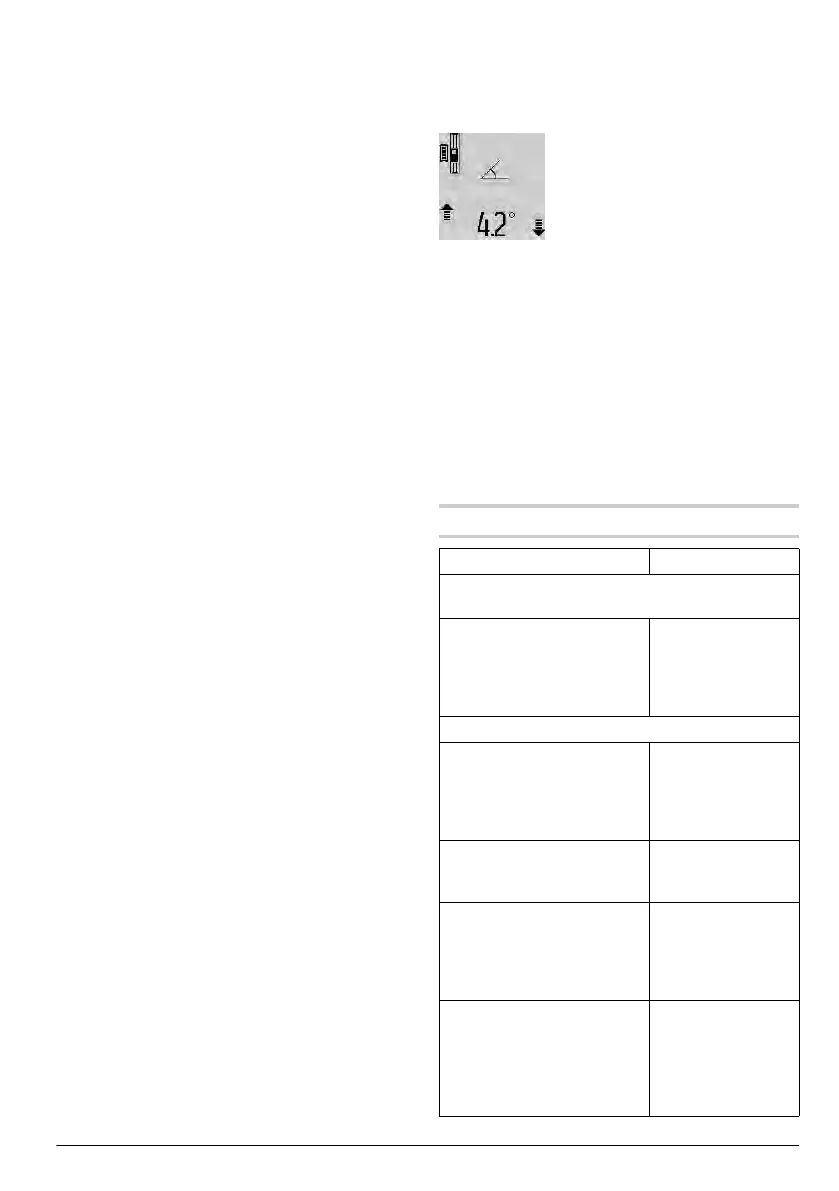

Urządzenie pomiarowe należy wło-
żyć do szyny pomiarowej 24 w spo-
sób ukazany na rysunku i zabloko-
wać urządzenie pomiarowe dźwig-
nią blokującą 25. Wcisnąć przycisk
pomiar 2, aby dokonać aktywacji
trybu „Szyna pomiarowa“.
Regularnie należy kontrolować dokładność pomia-
ru nachylenia kąta, dokonując pomiaru w odwróco-
nej pozycji lub wykorzystując libelki umieszczone
na szynie pomiarowej.
W przypadku uzyskania większej różnicy, urządze-
nie pomiarowe należy skalibrować na nowo. W tym
celu należy wcisnąć i przytrzymać pr
zycisk pomiar
nachylenia kąta 3. Stosować się do zaleceń ukazy-
wanych na wyświetla
czu.
Aby zakończyć tryb pracy „Szyna pomiarowa“, na-
leży wyłączyć urządzenie pomiarowe i wyjąć je z
szyny pomiarowej.
Błędy – przyczyny i usuwanie
Przyczyna Usuwanie błędu
Alarm temperatury (k) miga, dokonywanie po-
miarów nie jest już możliwe
Temperatura urządzenia po-
miarowego przekroczyła za-
lecaną wartość – między
– 10 °C a +50 °C (w trybie
pracy ciągłej do +40
°C).
Odczekać, aż urzą-
dzenie pomiarowe
osiągnie tempera-
turę roboczą
Wskazania „ERROR“ na wyświetlaczu
Dodawanie/odejmowanie
wartości mierzonych
oróżnych jednostkach mia-
ry
Dodawane i odej-
mowane mogą być
tylko wartości
ojednakowych jed-
nostkach miary
Zbyt ostry kąt między wiązką
lasera i celem.
Zwiększyć kąt mię-
dzy wiązką lasera i
celem
Obiekt pomiaru nadmiernie
(np. lustro) lub niedostatecz-
nie (np. czarny materiał) od-
bija, wzgl. nasłonecznienie
jest zbyt silne.
Zastosować lasero-
wą tablicę celowni-
czą
Otwór wyjściowy wiązki lase-
rowej 16 lub soczewka od-
bioru 17 są zaparowane (np.
pod wpływem zbyt szybkiej
zmiany temperatury).
Wytrzeć za pomocą
miękki
ej tkaniny do
sucha otwór wyj-
ściowy wiązki la
se-
rowej 16 lub so-
czewkę odbioru 17
