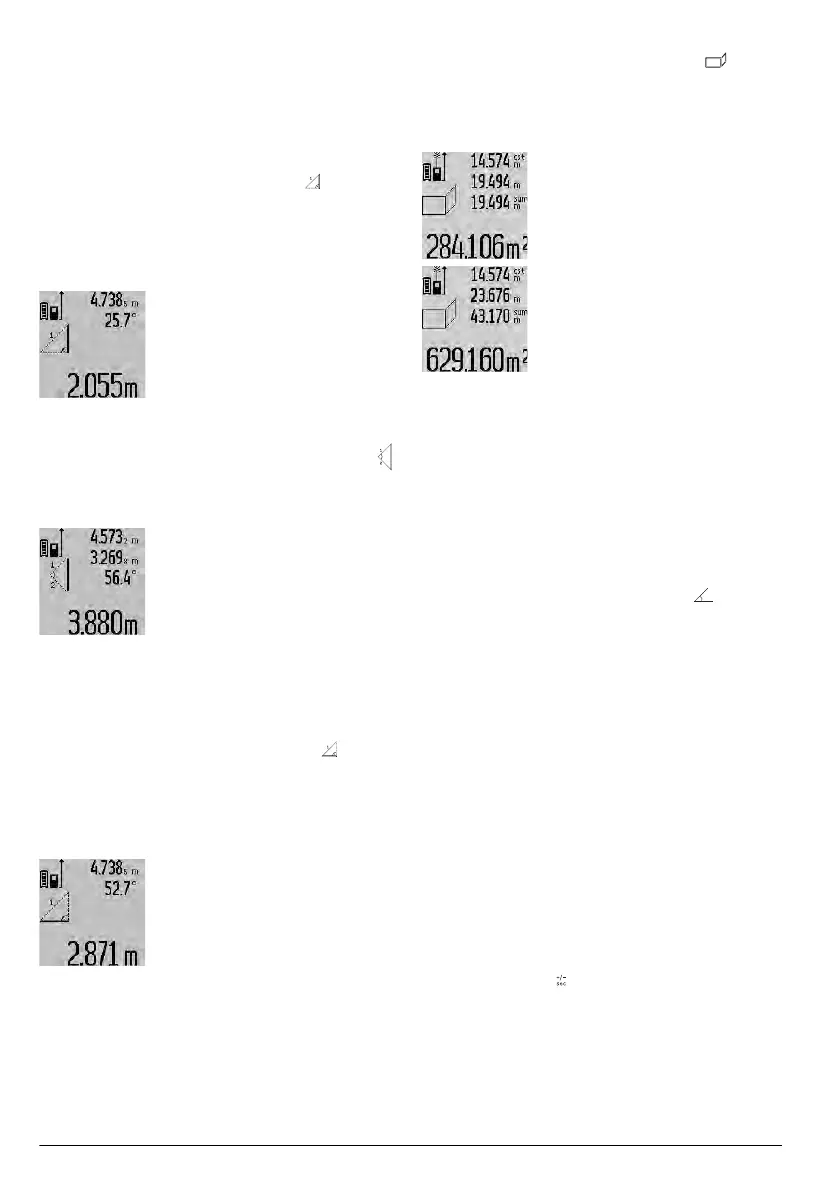

86 | Dansk 2 609 141 098 19.7.13
Mellem de enkelte målinger forbliver laserstrålen
tændt.
Til den indirekte afstandsmåling står der tre måle-
funktioner til rådighed, med hvilke der kan bereg-
nes forskellige strækninger.
a) Indirekte højdemåling (se Fig. C)
Tryk på tasten funktionsskift 4 igen og igen, til vis-
ningen for den indirekte højdemåling fremkom-
mer i displayet.
Sørg for, at måleværktøjet befinder sig i den sam-
me højde som det nederste målepunkt. Vip så må-
leværktøjet omkring referenceniveauet og mål
strækningen „1“ lige som ved en længdemåling.
Når målingen er færdig, vises re-
sultatet for den søgte strækning
„X“ i resultatlinjen c. Måleværdier-
ne for strækningen „1“ og vinklen
α ses i måleværdilinjerne a.
b) Dobbelt indirekte højdemåling (se Fig. D)
Tryk på tasten funktionsskift 4 igen og igen, til vis-
ningen for den dobbelte, indirekte højdemåling
fremkommer i displayet.
Mål lige som ved en længdemåling strækningerne
„1“ og „2“ i denne rækkefølge.
Når målingen er færdig, vises re-
sultatet for den søgte strækning
„X“ i resultatlinjen c. Måleværdier-
ne for strækningerne „1“, „2“ og
vinklen
α ses i måleværdilinjerne
a.
Sørg for, at målingens referenceniveau (f.eks. bag-
kant på måleværktøj) bliver nøjagtigt samme sted
ved alle målinger inden for en måleproces.
c) Indirekte længdemåling (se Fig. E)
Tryk på tasten funktionsskift 4 igen og igen, til vis-
ningen for den indirekte længdemåling frem-
kommer i displayet.
Sørg for, at måleværktøjet befinder sig i den sam-
me højde som det søgte målepunkt. Vip så måle-
værktøjet omkring referenceniveauet og mål stræk-
ningen „1“ lige som ved en længdemåling.
Når målingen er færdig, vises re-
sultatet for den søgte strækning
„X“ i resultatlinjen c. Måleværdier-
ne for strækningen „1“ og vinklen
α ses i måleværdilinjerne a.
Måling af vægflade (se Fig. F)
Vægflademålingen bruges til at beregne summen
af flere enkelte flader med en fælles højde.
I det illustrerede eksempel skal den samlede flade
for flere vægge berenes, der har den samme rum-
højde A, men forskellige længder B.
Til vægflademålinger trykkes på tasten funktions-
skift 4, til visningen for vægflademåling frem-
kommer i displayet.
Mål rumhøjden A lige som ved en længdemåling.
Måleværdien („cst“) vises i den øverste måleværdi-
linje a. Laseren bliver ved med at være tændt.
Mål herefter længden B
1
for den
første væg. Fladen beregnes auto-
matisk og vises i resultatlinjen c.
Længdemåleværdien står i den
mellemste måleværdilinje a. Lase-
ren bliver ved med at være tændt.
Mål herefter længden B
2
for den
anden væg. Enkeltmåleværdien,
der vises i den mellemste målevær-
dilinje a, adderes til længden B
1
.
Summen af de to længder („sum“,
der vises i den nederste målevær-
dilinje a), multipliceres med den
gemte højde A. Den samlede fladeværdi vises i re-
sultatlinjen c.
Det er muligt at måle så mange yderligere længder
B
X
som du vil, der adderes automatisk og multipli-
ceres med højden A.
Forudsætning for en korrekt fladeberegning er, at
den første, målte længde (i eksemplet rumhøjden
A) for alle delflader er identisk.
Måling af hældning (se Fig. G)
Trykkes på tasten hældningsmåling 3, fremkom-
mer visningen for hældningsmålingen i display-
et. Som referenceniveau anvendes måleværktøjets
bagside. Trykkes på tasten hældningsmåling 3 en
gang til, anvendes måleværktøjets sideflader som
referenceniveau, og displayvisningen er drejet 90°,
når den vises.
Tryk på tasten måling 2 for at fiksere måleværdien
og overtage den i måleværdihukommelsen. Tryk-
kes på tasten måling 2 en gang til, fortsættes må-
lingen.
Blinker visningen under målearbejdet, er måle-
værktøjet blevet vippet alt for meget ud til siden.
Er funktionen „Digital libelle“ tændt i grundindstil-
lingerne, vises hældningsværdien også i de andre
målefunktioner i linje d i displayet 1.
Timerfunktion
Timerfunktionen hjælper f.eks., hvis måleværktø-
jets bevægelser skal forhindres under målearbej-
det.
Tryk på tasten 6 for timerfunktionen og hold den
nede, til visningen fremkommer i displayet.
I måleværdilinjen a vises det tidsrum, der går fra
udløsning til måling finder sted. Tidsrummet indstil-
les ved at trykke på plustasten 11 eller minustasten
5 i 1 sek til 60 sek.
