INSTALACIÓN

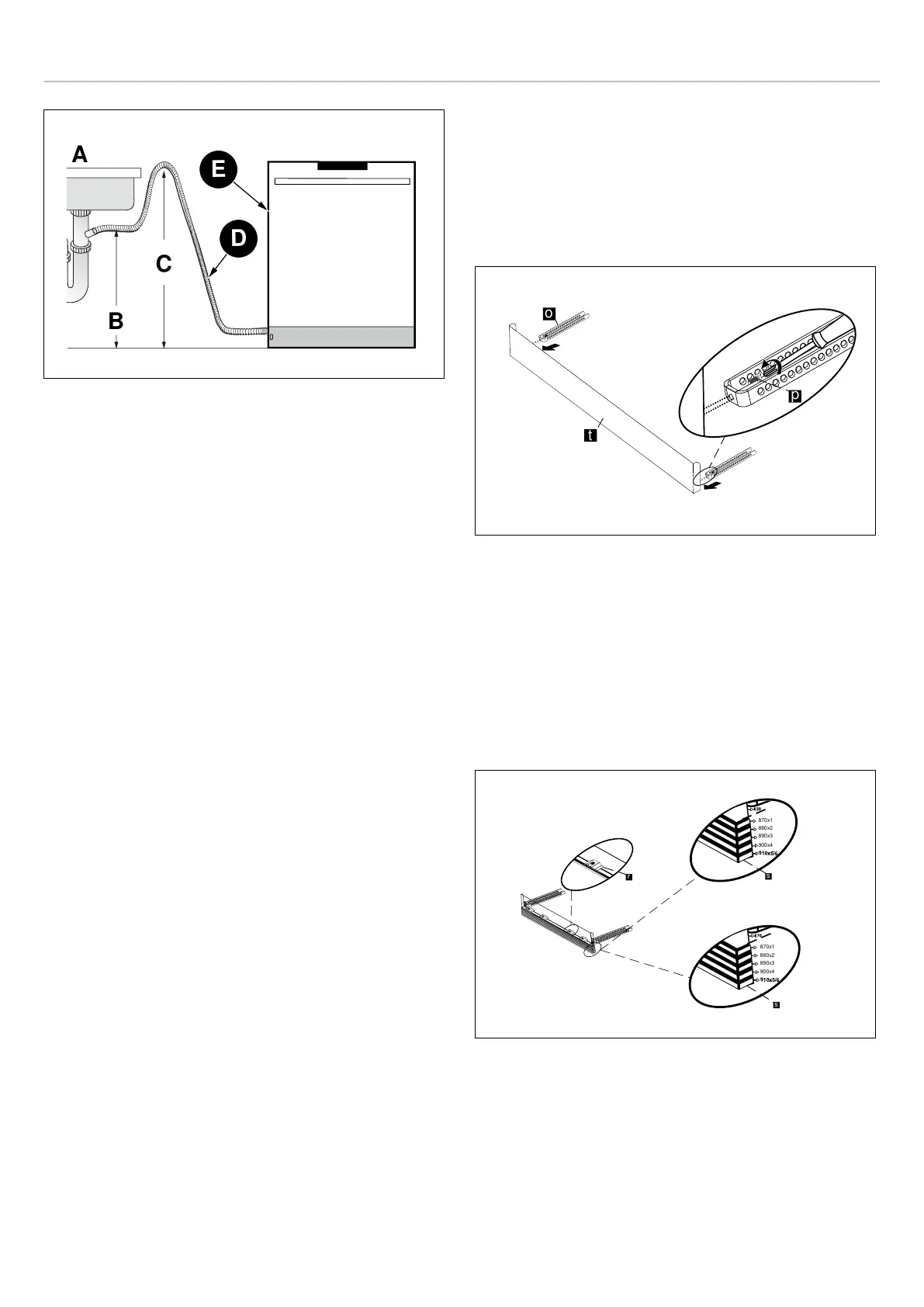

Fig. 20
• A Fregadero
• B Mín. 20″ (508 mm)
• C Mín. 30″ (762 mm)
• D Manguera de desagüe
• E Lavavajillas
6) Cuando taladre un orificio para la manguera de desagüe
en la pared del armario, asegúrese de que la manguera
de desagüe no resulte dañada por los bordes afilados
del orificio. En paredes de madera, lije el orificio para
suavizar los bordes. En paredes metálicas, utilice cinta
aislante o cinta aislante para conductos para cubrir los
bordes afilados alrededor del orificio.
7) Tenga cuidado de no dañar la manguera de desagüe
cuando instale el lavavajillas en el suelo, una pared o un
armario. Para evitar fugas o problemas de desagüe,
asegúrese de que la manguera de desagüe no esté
dañada, doblada o retorcida.
8) No corte la zona arrugada de la manguera de desagüe
para ajustarla al tamaño. Al colocar la manguera de
desagüe, asegúrese de no tocar los bordes afilados del
armario o de debajo del fregadero.
• Tenga cuidado al cortar el extremo de la manguera de
desagüe, ya que existe riesgo de lesiones. Limpie
alrededor de la conexión de desagüe del fregadero para
no dañar la manguera. Compruebe si hay algún
elemento extraño en la manguera de desagüe y retírelo.
• Cuando disponga la manguera de desagüe, asegúrese
de que no esté cortada, rasgada o rota por ningún borde
afilado del suelo, del propio producto o del armario. Una
manguera de desagüe dañada provoca una fuga.
AJUSTE DEL ZÓCALO MÓVIL (SEGÚN EL MODELO)
Ahora que ya ha instalado correctamente el lavavajillas,
tiene que fijar el zócalo al lavavajillas. El zócalo de dos
piezas puede ajustarse a la altura y profundidad
necesarias para su cocina.
1)
• A. Si la altura es de 34″ a 36″ (864 mm-914 mm) y se
utilizan soportes cortos: zócalo metálico ajustable de
3 1/8″ (80 mm) de longitud (v), se instalan soportes
de zócalo (o). El montaje se realiza con tornillos de 5/
32″ x 7/32″ (4 mm x 6 mm) con un destornillador
Phillips.
• B. Si la altura es superior a 36″ (914 mm) y se utilizan
soportes cortos: zócalo metálico ajustable de 5 1/8″
(130 mm) de longitud (v), se instalan soportes de
zócalo (o). El montaje se realiza con tornillos de 5/32″
x 7/32″ (4 mm x 6 mm) con un destornillador Phillips.
Fig. 21
2) El número de zócalos ajustables se determina en
función de la distancia requerida y se ensamblan entre
sí.
3) Como se muestra en Fig. 22 , los pies cilíndricos del
zócalo ajustable se fijan a las piezas metálicas de
fijación del zócalo y se introducen a través de la cavidad
de la pieza.
En función de la profundidad deseada, el bloqueo del
zócalo (y) se fija al soporte del zócalo (o).
Fig. 22
4) Por último, se fijan los soportes de zócalo (o) a los
huecos bajo la máquina y se completa la instalación.
o
p
t
r
s
870x1
880x2
890x3
900x4
s
870x1
880x2
890x3
900x4
14
r
s
870x1
880x2
890x3
900x4
s
870x1
880x2
890x3
900x4
14
68
