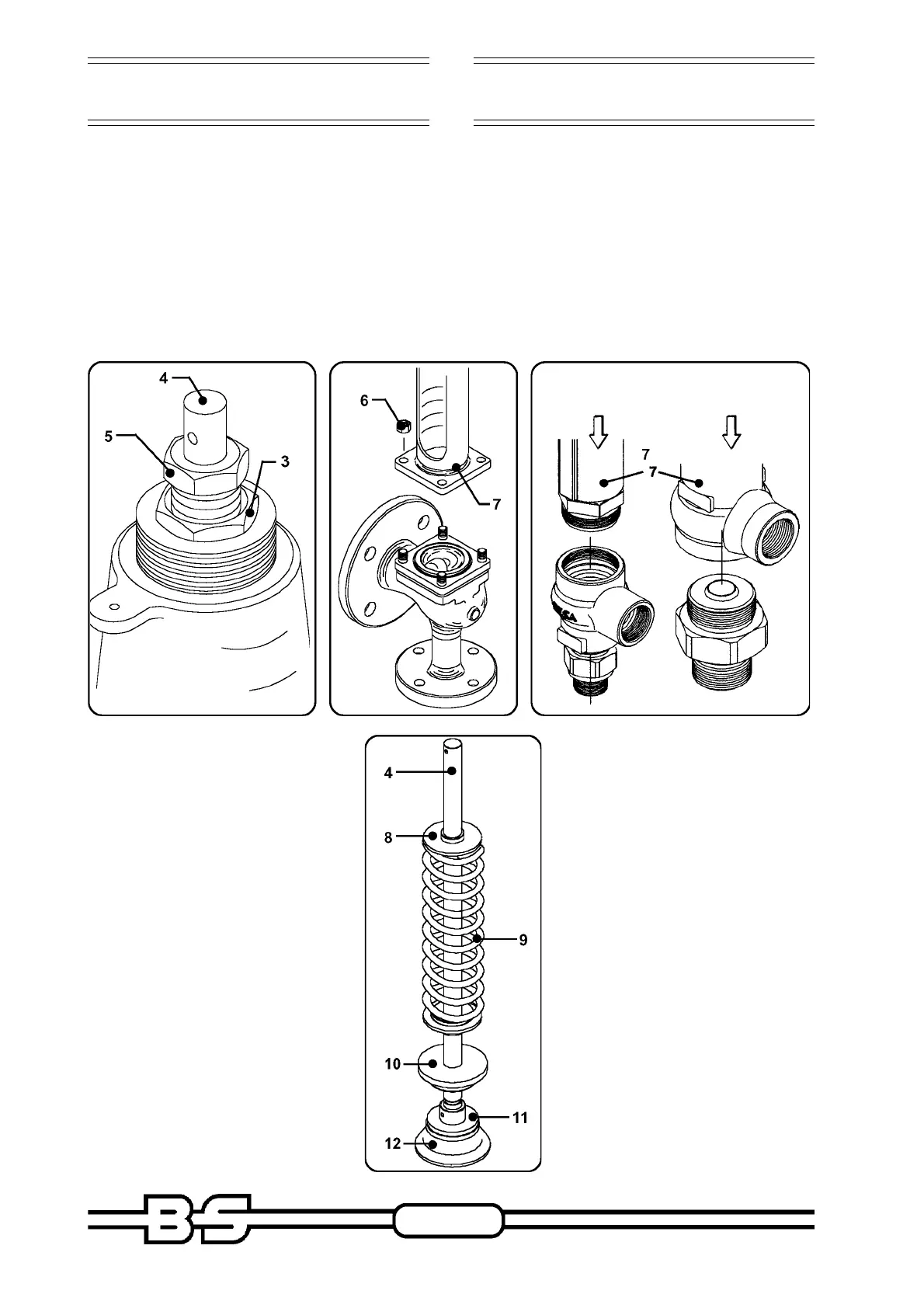

4) Loosen the locknut (3).
5) Lock the spindle (4) and unscrew the adjusting
screw (5) at the same time.
6) Unscrew the nuts (6) of the bonnet flange (only
for 241-242-241F-242F-131-132-251-252-
261-262-271).
7) Pull out the bonnet (7)
8) Pull out the upper spring plate (8)
9) Pull out the spring (9)
10) Disassemble the lower spring plate
(10)
11) Disassemble the spindle (4), the
complete guide (11) and the disc
(12).
Mod. 249
Type 249
Mod. 139
Type 139
4) Aflojar la contratuerca (3).
5) Bloquear el asta (4) de forma que no pueda
girar y, simultáneamente, desenroscar por
completo el tornillo de calibración (5).
6) Desenroscar las tuercas (6) de la brida del
sombrerete (sólo para 241-242-241F-242F-
131-132-251-252-261-262-271)
7) Extraer el sombrerete (7).
8) Extraer el cojinete de base porta-
resorte superior (8).
9) Extraer el resorte (9).
10) Desmontar el cojinete de base
inferior (10).
11) Desmontar el asta (4) junto con el
platillo de guía (11) y el obturador
(12).
