2.2 GENERAL FEATURES
Safety valves are emergency discharge devices for
fluids under pressure. They act automatically as
soon as the set pressure is reached.
These valves have to be projected according to
specific national and international standards.
They have to be dimensioned, tested and installed
according to the present rules and to what is
specified in this manual.
BESA safety valves are the result of great experience
gained in several fields from year to year. They
fulfill all the safety requirements of pressure systems.
They can ensure that the maximum pressure valued
allowed does not exceed the limit, even if the other
safey devices of the system have not worked
properly.

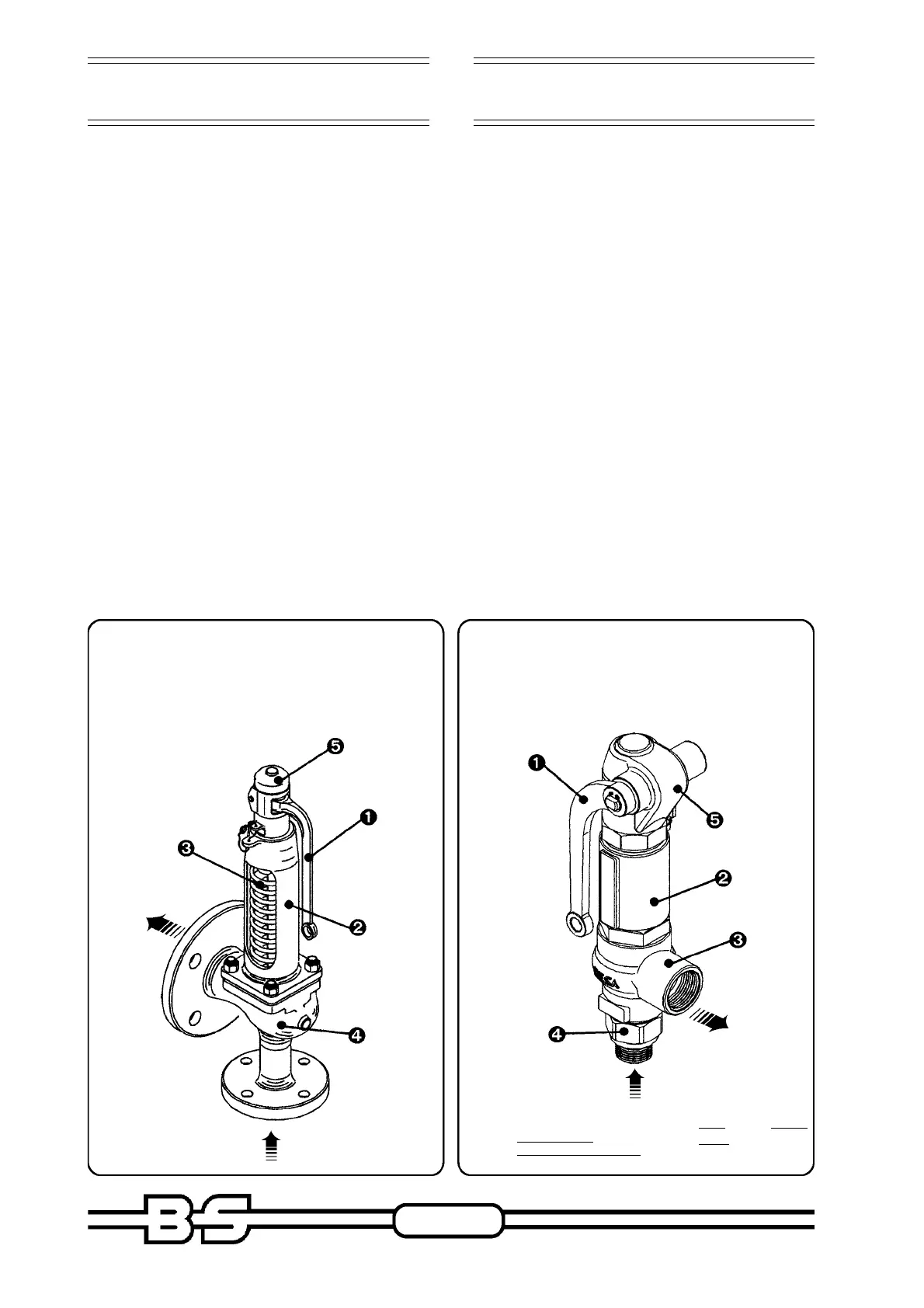

In the following picture you will find a list of the most
important parts of the safety valve
Note: Cap and outlet
body of type 249
are separated
1 ➠ Lifting lever
2 ➠ Bonnet
3 ➠ Spring
4 ➠ Body
5 ➠ Cap
DESCARGA
DISCHARGE
ENTRADA FLUIDO
MEDIUM INLET
1 ➠ Lifting lever
2 ➠ Bonnet
3 ➠ Outlet body
4 ➠ Inlet body
5 ➠ Cap
DESCARGA
DISCHARGE
ENTRADA FLUIDO
MEDIUM INLET
2.2 CARACTERÍSTICAS
GENERALES
Las válvulas de seguridad son dispositivos de descarga
de emergencia para fluidos a presión, idóneos para
intervenir automáticamente al alcanzarse la presión de
calibración.
Estas válvulas cumplen con lo dispuesto por específicas
normas nacionales e internacionales, por lo tanto deben
ser dimensionadas, probadas, instaladas y mantenidas
de conformidad con lo establecido por las normas
vigentes y aplicando las instrucciones del presente
manual.
Las válvulas de seguridad BESA son el resultado de
una gran experiencia, acumulada a lo largo de décadas
de aplicación en diferentes campos y satisfacen
ampliamente todos los requisitos como última
salvaguardia de los aparatos a presión.
Están perfectamente en condiciones de impedir que el
aumento de presión supere el valor máximo admitido,
incluso en caso de bloqueo de todos los restantes
dispositivos autónomos de seguridad instalados en
posición previa.
Algunos de los principales componentes de la válvula
de seguridad aparecen ilustrados en la figura:
1 ➠ Palanca de elevación
2 ➠ Sombrerete
3 ➠ Resorte
4 ➠ Cuerpo válvula
5 ➠ Capuchón
NOTA: En el modelo 249 el
sombrerete y el
cuerpo de salida
están separados.
1 ➠ Palanca de elevación
2 ➠ Sombrerete
3 ➠ Cuerpo de salida
4 ➠ Cuerpo de entrada
5 ➠ Capuchón
