- 28 -

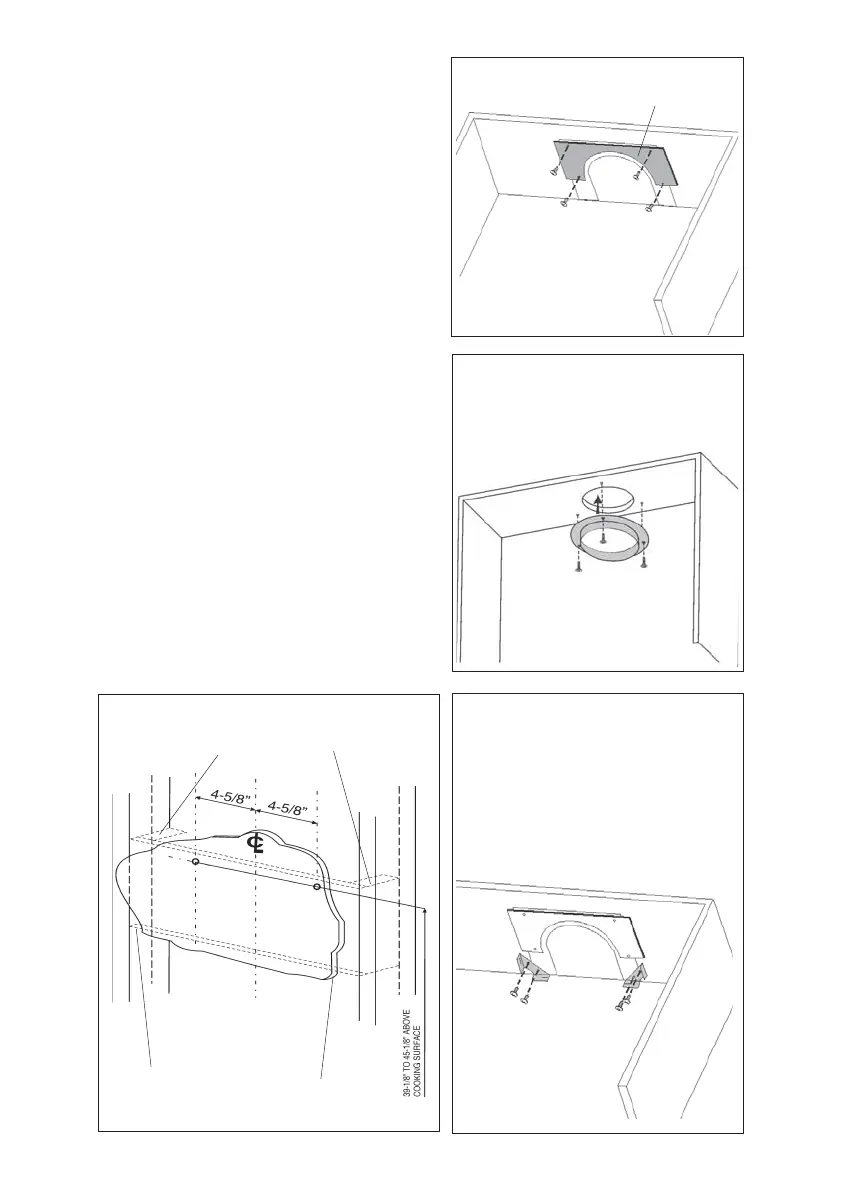

FIGURE 8
PLAQUE
METALLIQUE
1. Utiliser le modèle fourni pour faire
(4) trous dans le haut du boîtier.
Fixer la plaque metallique au
boîtier en utilisant les (4) vis à bois
(4,2x15mm). Voir fig. 8
2. Pour hotte non canaliséè: fixer la
bride sur le boîtier avec les (3) vis
à bois (4,2 x 15 mm) fournies dans
le kit. Voir Fig.9.
3. Pour l’installation du carneau
décoratif: utiliser le modèle fourni
pour faire (2) trous dans le haut du
boîtier. Fixer le support de
montage au boîtier en utilisant les
(4) vis à bois de 4,2x15mm. Voir
fig. 10
Vis à bois
(4.2 x 15 mm)
FIGURE 9
FIGURE 10
Vis à bois
(4.2 x 15 mm)
ENCADREMENT DERRIÈRE LE
SUPPORT CROISÉ EN BOIS
FIGURE 11
SUPPORT CROISÉ EN BOIS
DERRIÈRE LA CLOISON
SÈCHE
CLOISON
SÈCHE
Vis à bois
(4.2 x 15 mm)
