- 47 -

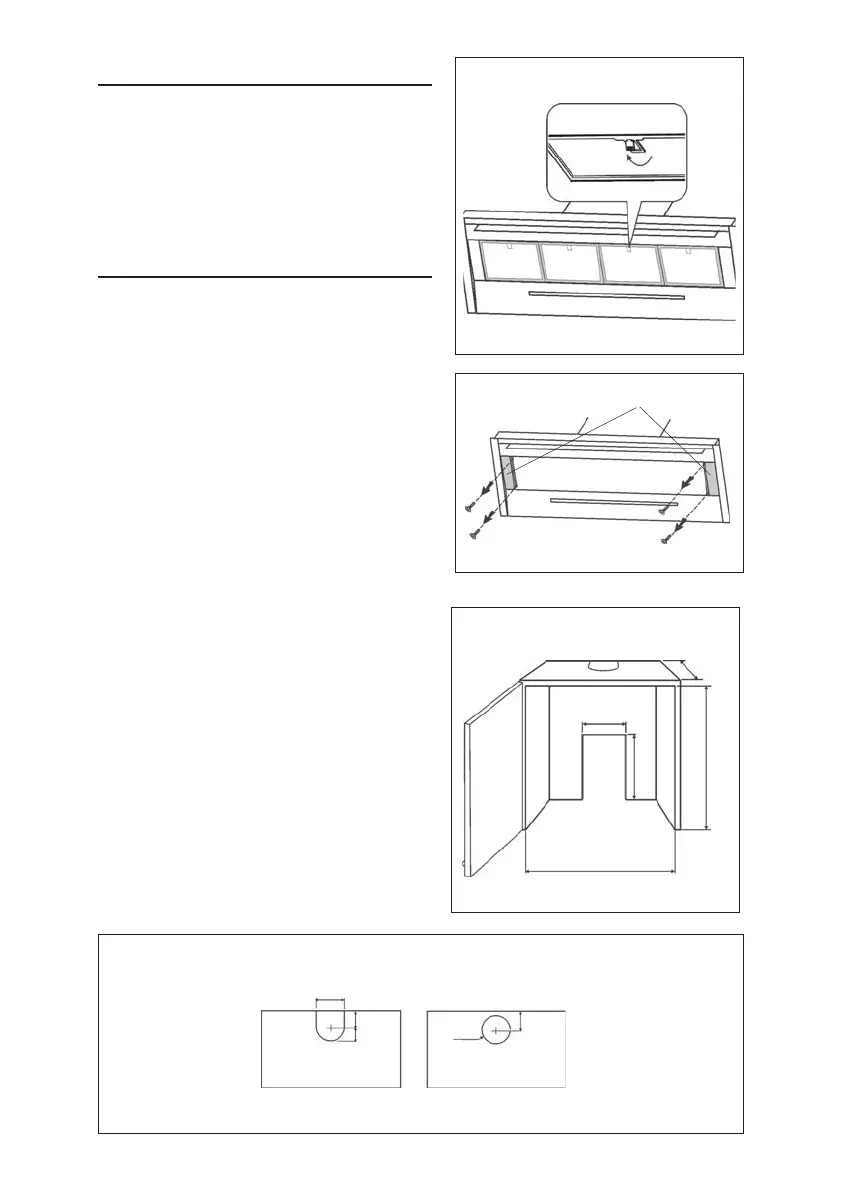

PREPARE LA CAMPANA
1. Retire los filtros desengrasantes
presionando hacia adentro el retenedor
cercano al mango y tire del filtro hacia
abajo (Fig. 4); repita para todos los filtros..
2. Retire los (2) separadores de filtros
desengrasante, desatornillando los (4)
tornillos (Figura 5).
FIGURE 4
FIGURE 5
INSTALACIÓN
Retire la película protectora de plástico
de todas las superficies exteriores,
conductos decorativos y filtros, antes de
la instalación final.
La campana está disegñada para
instalación dentro de un gabinete.
ATENCIÓN: se requieren 2 personas para
la instalación correcta; la unidad debe ser
instalada por un operador calificado.
Para las medidas del gabinete, consulte
Figuras 6 y 7.
Construya marcos de madera que estén
alineados con la superficie interior de los
montantes de la pared (Figura 11).
Asegúrese de que:
a) el marco esté centrado sobre el lugar de
la instalación.
b) la altura del marco permita que la
campana se pueda montar al marco
manteniendo las dimensiones mostradas.
Nota: la distancia mínima entre la campana
y la superficie de la cocina no puede ser
menor de 24" (60,96 cm). Un máximo de 30
“ (76.20 cm) por encima de la cocina es
recomendable para una mejor captura de
las impurezas del cocinado. La instalación
a mayor distancia que 30 “ (76,2cm) queda
a discreción del operador y del usuario.
FIGURE 7
Vista superior
(campanas con ductos)
Vista superior
(campanas sin ductos)
7.95”
4.37”
3.98”
ø6.29”
4.37”
FILTROS DE GRASA
FIGURE 6
desde 16.5 (41.91cm)
hasta 28.1” (71.37cm)
13”
(33cm)
Desde 34.5 (87.63cm)
hasta 34.75” (88.26cm)
16.34”
(41.5cm)
SEPARADORES FILTROS
DESENGRASANTE
FRENTE
FRENTE
12.7”
(32.3cm)
