Best D49M48SB - Panel Eléctrico en Ubicación Remota; Montaje Final

77

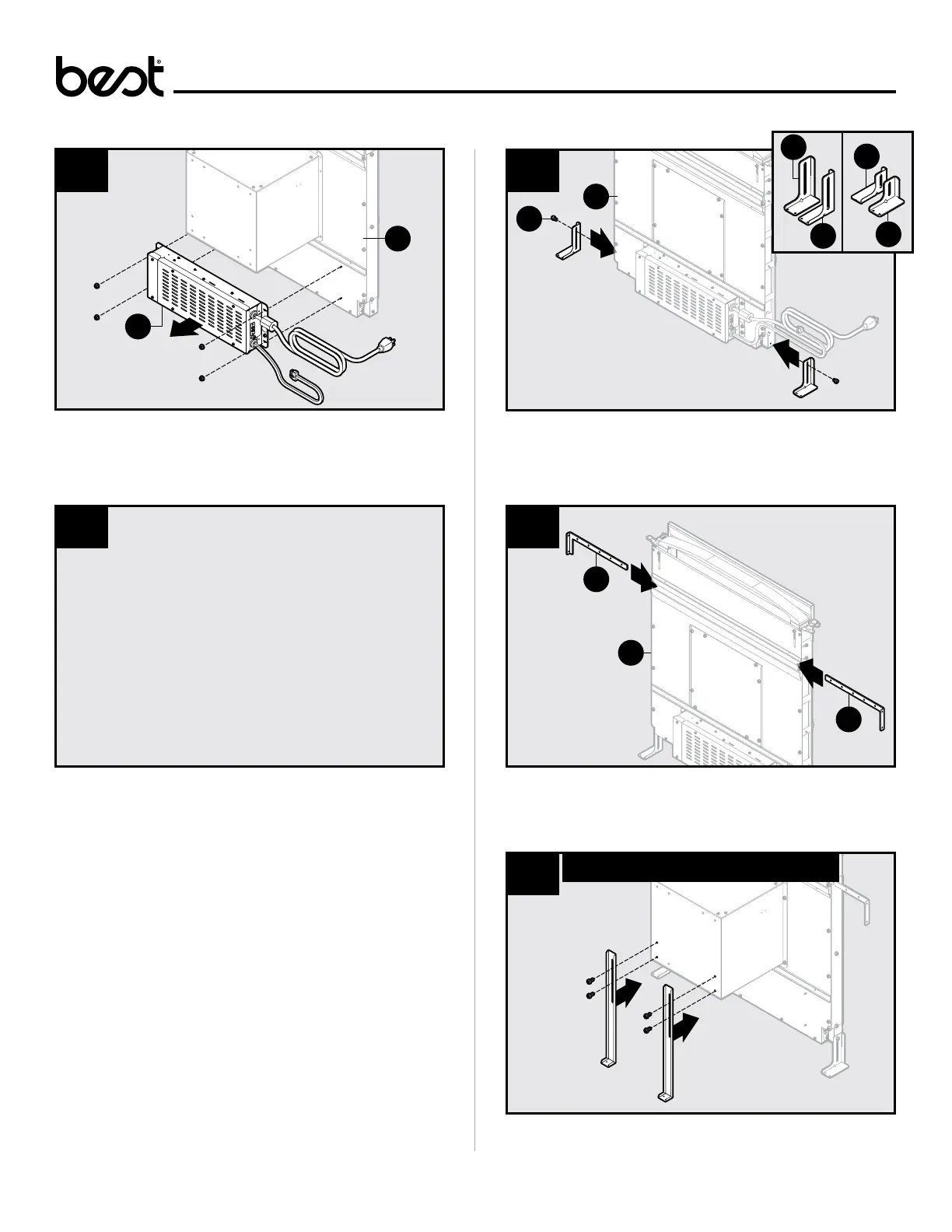

Preparación de los conductos
Si utiliza un ventilador flexible, acople las patas de apoyo del ventilador
con los tornillos suministrados.
Deslice los soportes de apoyo superiores (A, J) en los canales laterales
del tiro descendente (B).
Montaje final
Acople las patas de apoyo inferiores al tiro descendente (B) utilizando
untornillo (AA) para cada pata.
Nota: Utilice las patas cortas (F, L) o las largas (E, K) según la altura del gabinete.
Panel eléctrico en ubicación remota
Retire el panel eléctrico (I) del tiro descendente (B).
Nota: Opción para la mayoría de las instalaciones. Requerido para las
instalaciones del ventilador flexible cuando la descarga desciende.
1
B
I
2
Instale el panel eléctrico
en la ubicación remota.
3
AA
B
L
F
K
E
4
B
A
J
5
Solo para el ventilador flexible
No instale el panel eléctrico con los agujeros de ventilación hacia abajo.
