- 49 -

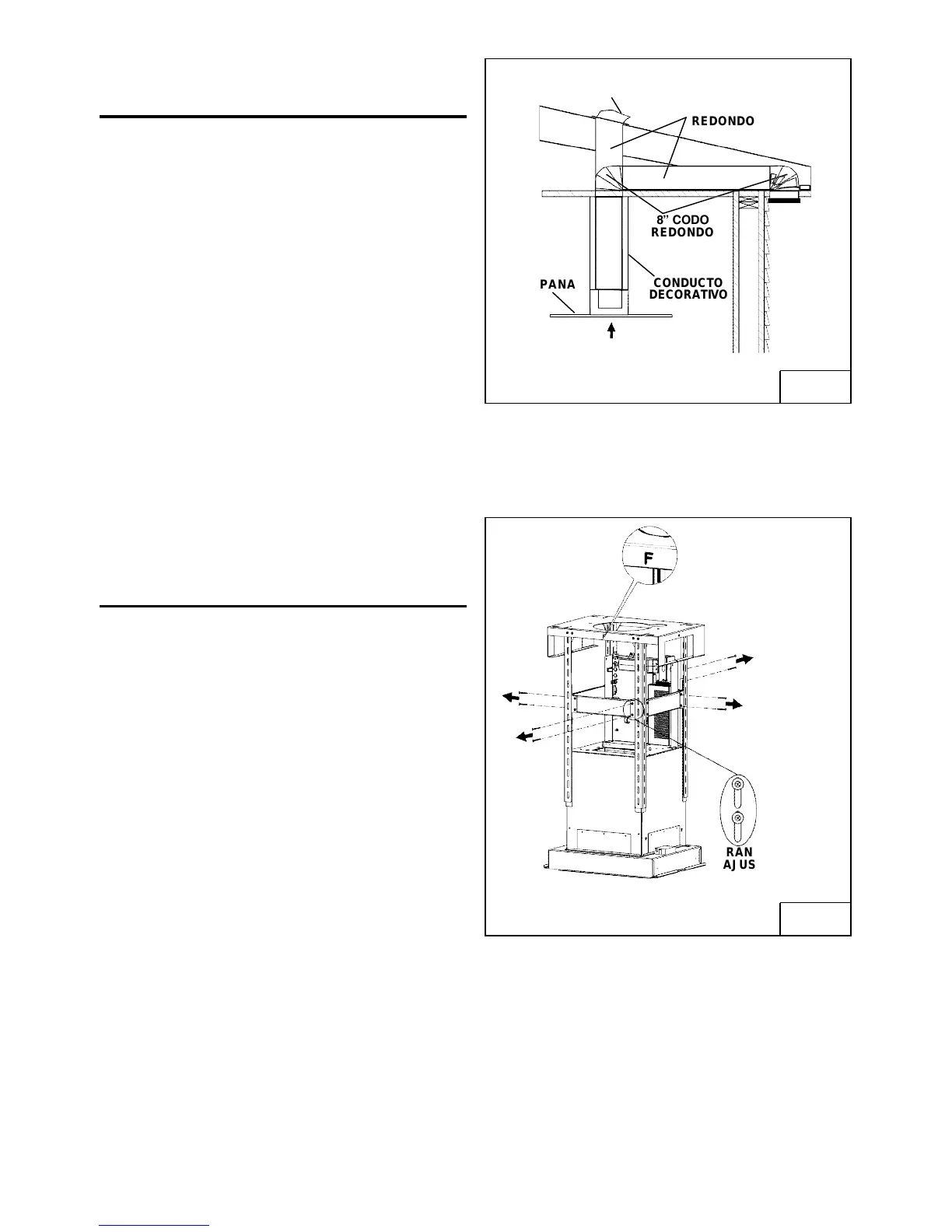

8 CODO
REDONDO
8 CONDUCTO
REDONDO
CONDUCTO
DECORATIVO
CAMPANA
FIG. 6
FIG. 5
RANURAS DE
AJUSTE DE LA
ALTURA
INSTALACION DEL
CONDUCTO DE EXTRACCION
IFC6IQ Series
1. Antes de hacer los orificios en el techo,
desatornillé los 8 tornillos (3.9x6mm) del
armazón de soporte superior.
VENTILADOR
EXTERIOR
24 (61cm) A 36 (91,4cm)
POR ENCIMA DE LA
ZONA DE COCCIÓN
INSTALACION DEL CONDUCTO
DE EXTRACCIÓN IFC6IQ Series
NOTA: para evitar el riesgo de incendio, use
solamente material de metal.
1. Decida donde va a colocar el conducto de
extracción entre la campana y la parte exterior.
2. Un recorrido de conducto corto y recto
permitirá a la campana funcionar de manera
más eficaz.
3. Los recorridos largos de conducto, codos y
transiciones impiden el buen funcionamiento
de la campana. Use el menor número de ellos
posible.
4. Instale una cubierta ó una tapa. Conecte 8"
conducto redondo de metal a la cubierta y
retroceda hasta la posición de la campana.
Use une cinta para precintar las juntas entre
las partes del entubado.
