INSTALACION DEL SISTEMA DE
SUJECION
1. En el sitio donde vaya a ir la campana, instale
2 x 4 o mayor entramado entre las vigas del techo
utilizando las medidas dadas.
2. Termine la superficie del techo. Asegúrese de marcar
la colocación de las vigas del techo y del entramado.
3. Ajustar la altura total utilizando la tabla en la parte
inferir de el armazón de soporte como se indica.
Suelte y vuelva a apretar los 4 tornillos en las ranuras
de ajuste de altura, según sea necesario. Inserte 12
tornillos (3.9x9.5mm) ubicadas en el paquete de
hardware (Fig. 7). Asegúrese que este sea una
superposición de 4 min. entre las patas de soporte
superior e inferior.
4. Sujete la mitad superior del armazón de soporte a las
vigas y al entramado con los seis (6) tornillos adjuntos
(6x70mm). Compruebe que los tornillos vayan al
centro de las vigas del techo para una mayor rigidez.
Notas:
a. - = altura de montaje no es posible.
b. Distancia mínima sobre la superficie de cocción no
deberá ser menor a 24". Un máximo de 36" por
encima la superficie de cocción es altamente
recomendado para la mejor captura de impurezas
de cocción. Distancias superiores a 30" son a
discreción del instalador o usuario; y si la altura de
la chimenea decorativa o techo lo permiten.
c. Requiere chimenea decorativa opcional de 10 / 11,
modelo con ducto AEICF6SB.

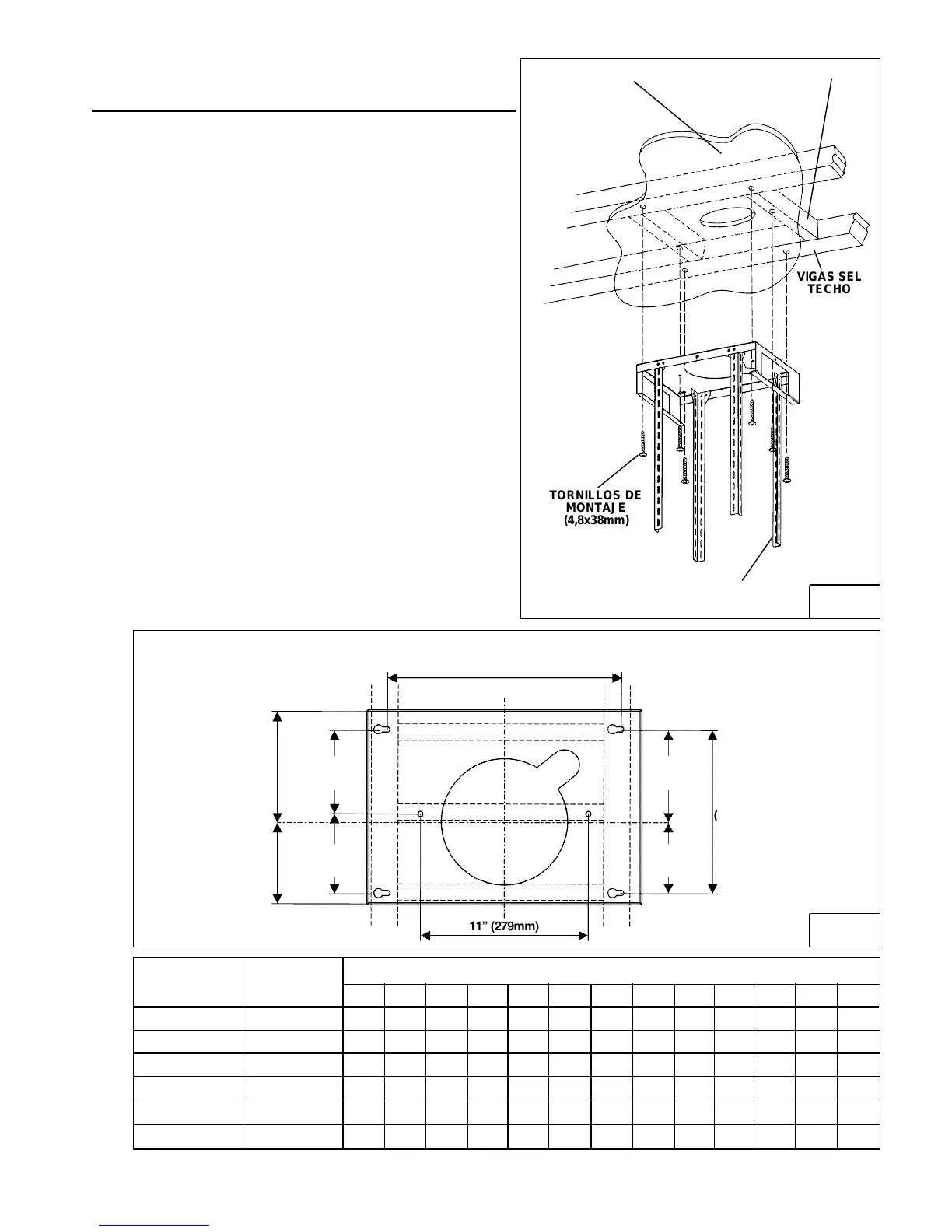

VISTA SUPERIOR DEL ARMAZÓN DE SOPORTE
11 (279mm)
VIGAS SEL
TECHO
ENTRAMADO
ARMAZÓN DE
SOPORTE
SUPERFICIE DEL
TECHO
TORNILLOS DE
MONTAJE
(4,8x38mm)
FIG. 7
FIG. 8
15
3
/8 (390mm)
10
3
/4
(273mm)
5
3
/16
(131,5mm)
5
9
/16
(141mm)
4
11
/16
(119mm)
6
1
/16
(154mm)
7
3
/8
(187mm)
5
7
/16
(138mm)
Hauter de
Plafond
Metodo de
ducto
Distancia de la campana sobre superficie de cocción superior a 36 (in.) (b)
8 pies
Con ducto
Sin ducto
X
9 pies
10 pies (c)
24
25 26 28 29 30 31 32 33 34 35 3627
X X X X X - - - - - - -
- (a) - - - - - - - - - - - -
- - - X* X* X* X* X X X X X X
- - - X X X X X X X X X X
X X X X X X X X X X X X X
X X X X X X X - - - - - -
* = Apertura sin ducto expuesto
Con ducto
Con ducto
Con ducto
Sin ducto
11 pies (c) (c)
