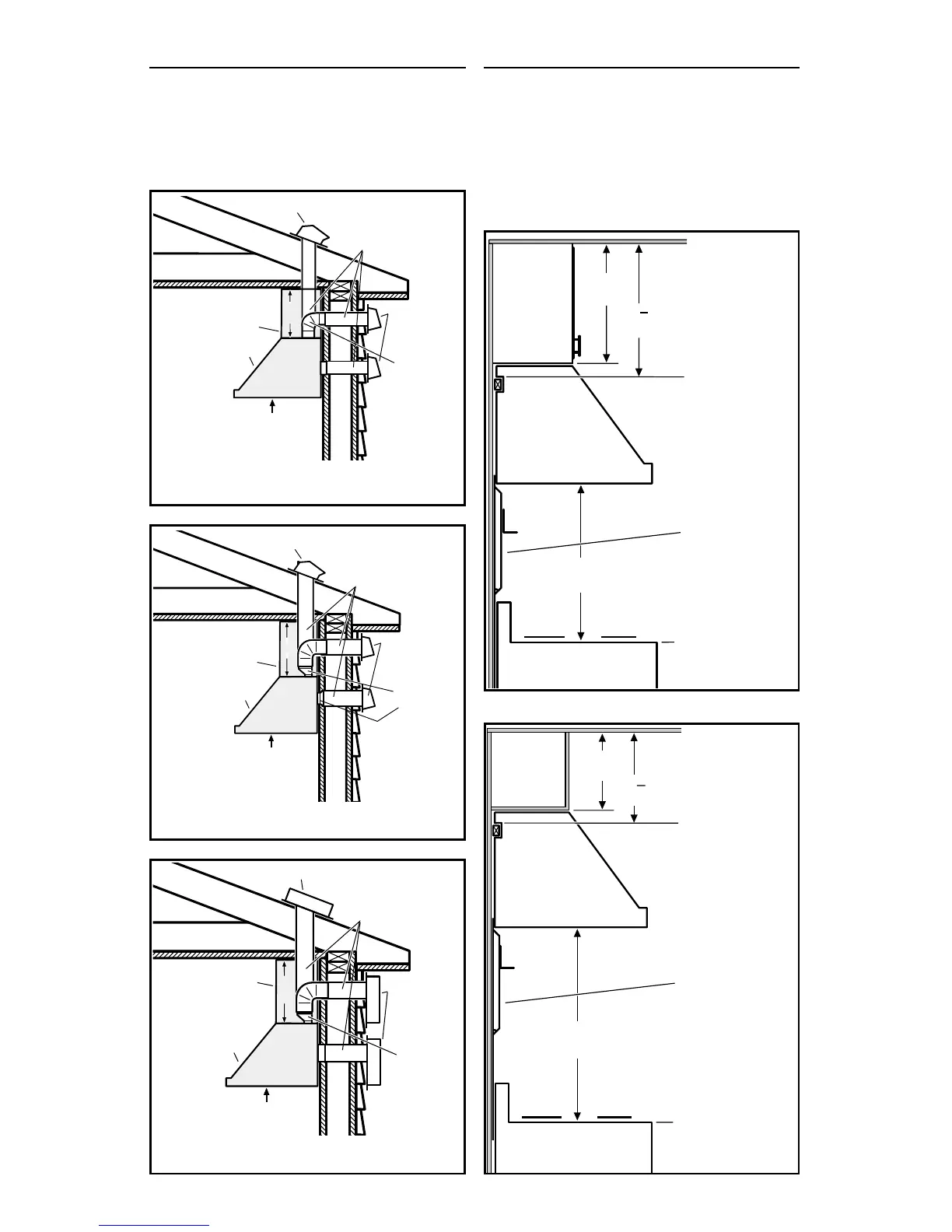

1. INSTALLER LES CONDUITS
Déterminer à quel endroit et de quelle façon
les conduits seront localisés.
Installer des conduits de dimension appropriée,
transition(s), coude(s) et capuchon de toit ou
de mur, au ventilateur utilisé.
VENTILATEUR EXTÉRIEUR
VENTILATEUR
EXTÉRIEUR
HOTTE
CHEMINÉE
DÉCORATIVE
ou SOFFITE
HH0019F
12"
(305 mm)
24" À 30" (609 à 762 mm)
AU DESSUS DE LA
SURFACE DE CUISSON
TRANSITION
RONDE
4-1/2" x 18-1/2"
à 10"
(114 x 470 à
254 mm)
(voir page 15)
CONDUIT ROND
10" (254 mm)
CONDUIT ROND
10" (254 mm)
CAPUCHON DE TOIT
CAPUCHON
DE MUR
HOTTE
TRANSITION
RONDE
4-1/2" x 18-1/2" à
10" (114 x 470 à
254 mm)
(voir page 15)
HH0018F
12"
(305 mm)
24" À 30" (609 à 762 mm)
AU-DESSUS DE LA
SURFACE DE CUISSON
CHEMINÉE
DÉCORATIVE
ou SOFFITE
CONDUIT ROND
7" (178 mm)
CAPUCHON DE TOIT
COUDE ROND
7" (178 mm)
24" À 30" (609 à 762 mm)
AU-DESSUS DE LA
SURFACE DE CUISSON
CAPUCHON
DE MUR
HOTTE
CHEMINÉE
DÉCORATIVE
ou SOFFITE
12"
(305 mm)
HH0017F
2. MESURER L’INSTALLATION
Plafond
standard
8' (2,44 m)
12"
(305 mm)
Soffite standard
12" (305 mm) ou
Cheminée soffite
Série FK260
13 "
(348 mm)
Dessus de
la lisière
de bois
30"
(762 mm)
Surface de
cuisson standard
hauteur
36" (914 mm)
Hotte
Surface de cuisson
11
16
Dosseret
Série RMP
(facultatif)
HH0020F
Les dimensions pour les installations les plus
courantes sont indiquées plus bas.
Ajuster vos mesures selon les différentes hauteurs
de plafond, soffite, armoires ou surfaces de cuisson.
Afin d'assurer un meilleur fonctionnement, la
hotte doit être à un minimum de 24" (610 mm)
et à un maximum de 30" (762 mm) au-dessus
de la surface de cuisson.
18"
(457 mm)
Armoire
standard
18" (457 mm)
au-dessus
de la surface
de cuisson
24"
(610 mm)
Surface de cuisson
11
16
19 "
(500 mm)
Hotte
HH0021F
Plafond
standard
8 pi. (2,44 m)
Dessus de la
lisière de bois
Dosseret
Série RMP
(facultatif)
Surface de
cuisson
standard
hauteur
36" (914 mm)
MODÈLE P6 À 1 VENTILATEUR
CONDUITS STANDARDS
MODÈLE P12 À 2 VENTILATEURS
CONDUITS STANDARDS
MODÈLE EB6, EB9, EB12 ou EB15 À
VENTILATEUR EXT. CONDUITS STD.
- 16 -
