Tracer une ligne de
niveau sur le mur
au-dessus de la
surface de cuisson
pour la lisière de
bois. (Pour les
dimensions, voir les
illustrations sous
l’étape 2.) Centrer
la lisière (incluse)
au-dessus de
l'emplacement.
Fixer la lisière aux
montants du mur ou à la structure d'installation avec les vis à bois (incluses),
tel illustré.
5. INSTALLER LA LISIÈRE DE BOIS
Le dosseret doit être installé avant la hotte, car celle-ci couvre les vis d'installation
supérieures du dosseret. Afin de pouvoir installer le dosseret, s’assurer d’avoir au
moins 18’’ entre le dessous de la hotte et le panneau de contrôle de la cuisinière
ou de la surface de cuisson. (Voir instructions fournies avec le dosseret.)
4. INSTALLER LE DOSSERET
3. PRÉPARER L’INSTALLATION
S’assurer que les articles suivants sont inclus :
-hotte
-lisière de bois
-guide d'installation
-boîte d’accessoires incluant :
. Filtres (2, 3, 4 ou 5 selon de la dimension de la hotte)
. Ampoules halogènes (120V, 50W, PAR 20) (2 ou 4)
. Anneaux métalliques (2 ou 4)
. Sac d'installation contenant :
Vis #10-2" têtes fraisées (4), vis #8-3/4, T/A (8), écrous #10-32 (4)
ancrages de gypses (2), rondelles 3/16" DI X 3/4" DE (2).
Pièces v
endues séparément:
- Ventilateur intérieur modèle P6 incluant ventilateur et plaque ventilateur
- Ventilateur intérieur modèle P12 incluant ventilateur et plaque ventilateur
Ensemble de ventilateur extérieur de modèle EB6, EB9, EB12 ou EB15
(tous incluant la plaque ventilateur)
- Dosseret (optionnel)
- Filtres à chicanes (optionnels)
- Transitions, conduits, coudes, volets, capuchons de mur ou de toit. Consulter la
page 15 pour la liste complète des accessoires de ventilation et les numéros
de modèle.
(FACULTATIF)
Série RMP
- 17 -

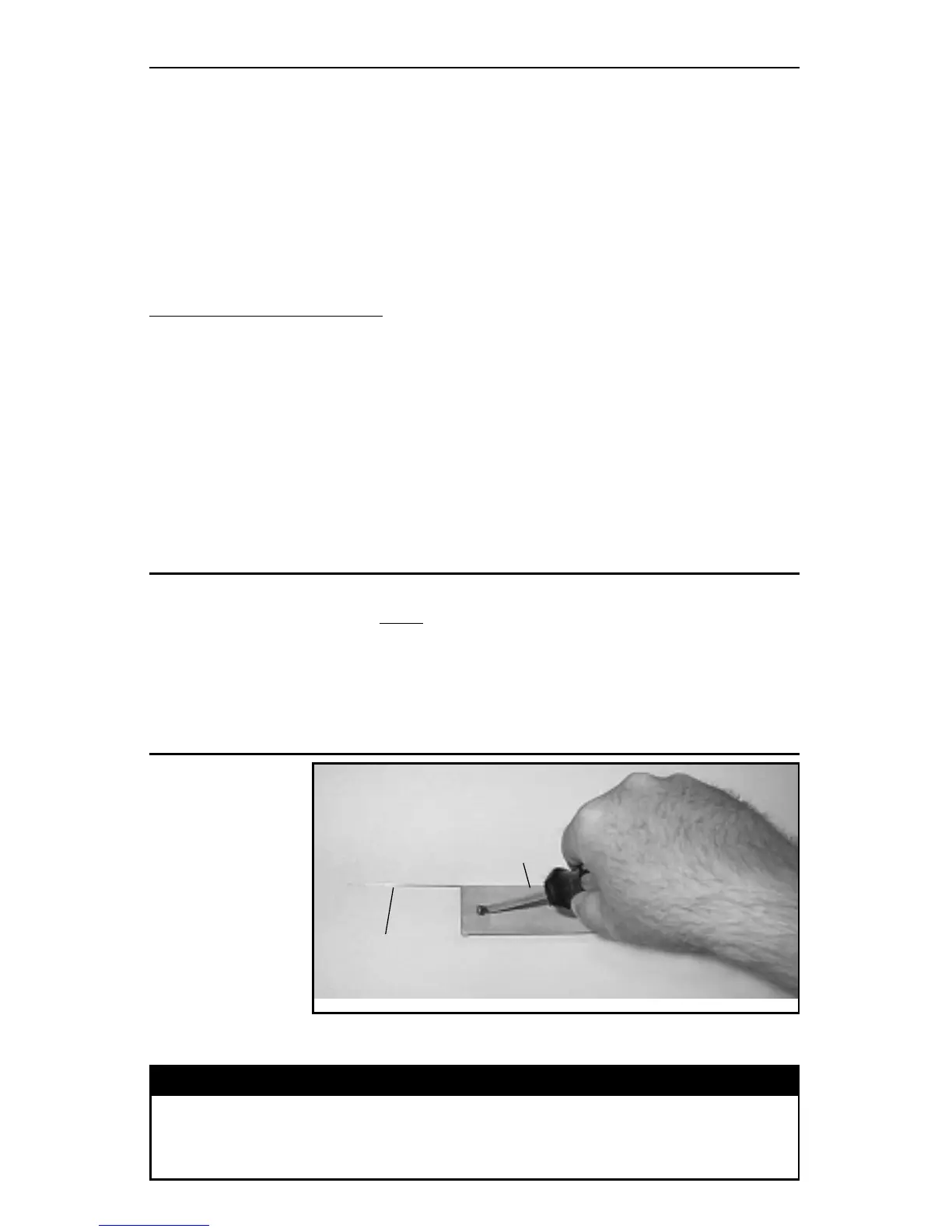

Lisière de bois
(centrez horizontalement et solidement
aux montants du mur ou à la structure
d'installation)
Ligne de niveau
(voir page 16
pour dimensions)
HD0046
ATTENTION
À cause du poids élevé de cette hotte, s’assurer que la lisière de bois est bien
rattachée à tous les montants disponibles (un minimum de deux montants
doivent être en contact avec la lisière de bois pour une hotte de 30”, plus pour
une plus large). Ne pas visser la lisière de bois seulement au mur.
