- 18 -
En appuyant la hotte au mur, insérer la lisière de bois dans la cavité arrière de la hotte.
Fixer la hotte à la
lisière de bois à
l’aide de (4) vis
#8 - 3/4” (pour les
hottes de 30” et 36”)
ou (6) vis (pour les
hottes de 42” et
plus) fournies, aux
endroits indiqués.
En se servant des
trous existants dans
la hotte, percer le
mur de (2) trous de 3/16” pour les ancrages de gypse, aux endroits indiqués. Puis,
insérer les deux ancrages de gypse et fixer la hotte à ces ancrages avec les (2)
vis restantes #8 - 3/4” et les (2) rondelles fournies.

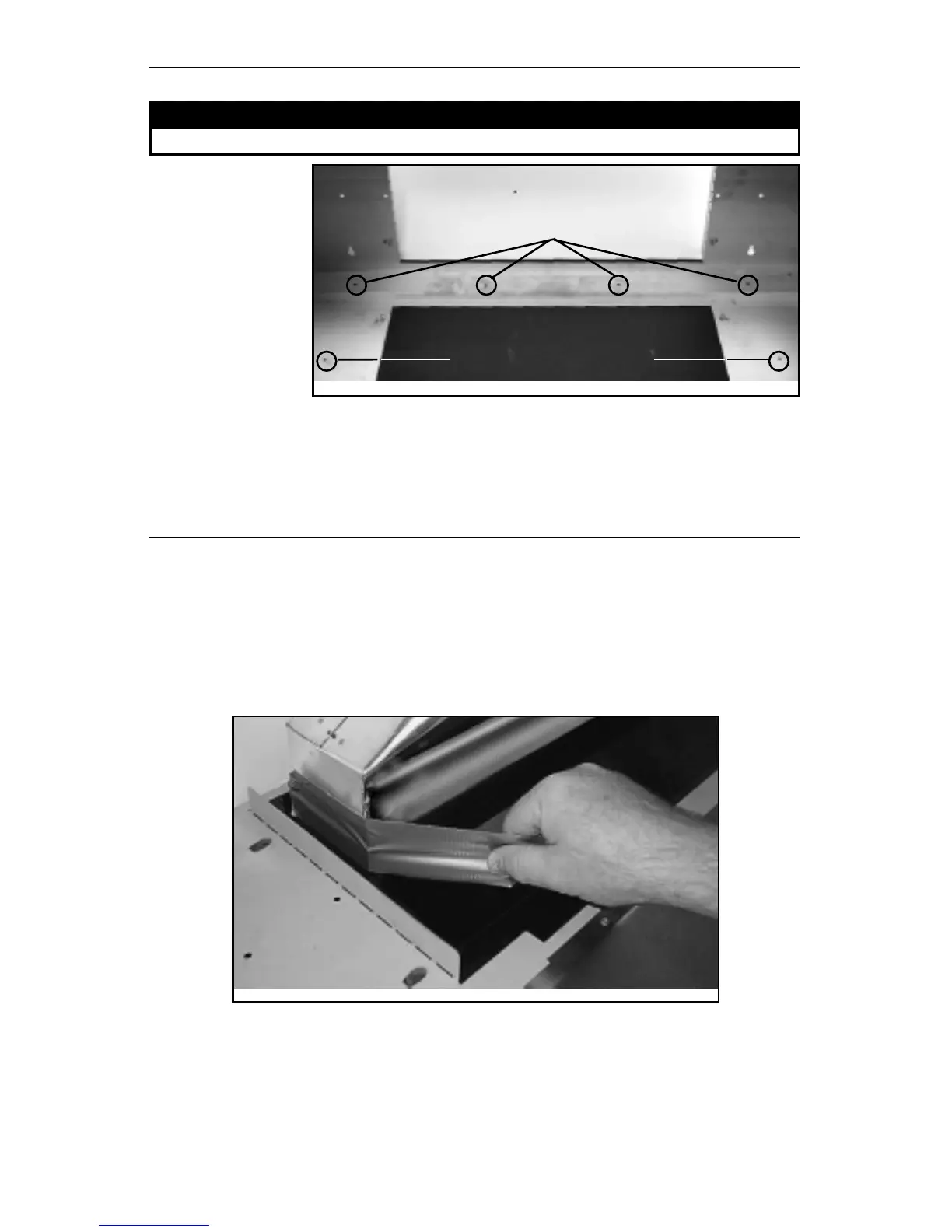

6. INSTALLER LA HOTTE
HD0047
Dessus de la hotte (vue intérieure)
Localisation des vis
Fond de la hotte (vue intérieure)
ATTENTION
Retenir la hotte jusqu’à ce qu’elle soit complètement vissée à la lisière de bois.
Localisation des
ancrages de gypse
Modèle 423, 424, 427, 453 ou 454
Fixer la transition (si requise) à la plaque ventilateur.
Sceller tous les joints avec du ruban à conduits.
NOTE : La plaque ventilateur du modèle P6 se branche directement à un conduit
rond de 7", sans transition.
La plaque ventilateur de tous les ventilateurs extérieurs se branche
directement à un conduit rond de 10’’, sans transition.
7. INSTALLER LA TRANSITION
HD0049
