Best PK22 - Installation de la Hotte

- 16 -
DANS LE FOND VE VOTRE PLACARD
MURAL, FAITES LE TROU
26" - 34-11/16"
1-9/16"
1-9/16"
14-3/4"
8-11/16"
4-1/2"

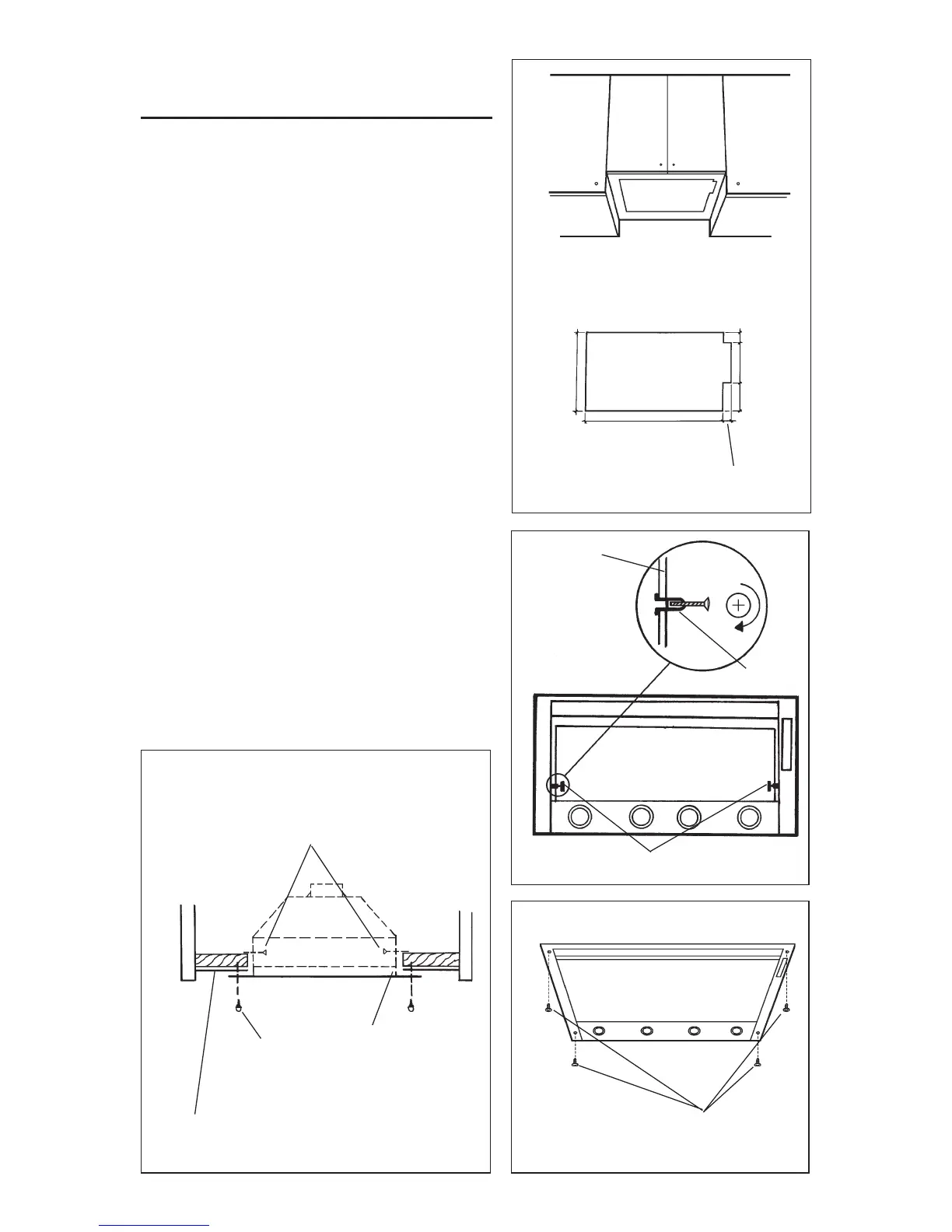

INSTALLATION DE LA
HOTTE
1. Dans le fond de votre placard mural,
faites le trou nécessaire afin d’insérer la
hotte.
2. Introduisez (2) vis d’assemblage
(M4x30mm Tête ronde) dans le côté
de la hotte derrière les filtres, avec
attention pour qu’elles ne dépassent
pas vers l’extérieur.
3. Posez la hotte et fixez-la
provisoirement en serrant les (2) vis
d’assemblage (M4x30mm Tête ronde).
4. Une fois la hotte installée au ras de la
partie basse de l’ouverture, fixez la
hotte
en utilisant 4 vis d’assemblage
(4,2x15mm Tête ronde).
ENCADREMENT
ISOLANT
2 AU
TOTAL
2 VIS D’ASSEMBLAGE
4 VIS D’ASSEMBLAGE
(2) VIS
D’ASSEMBLAGE
(M4x30mm Tête
ronde)
4 VIS
D’ASSEMBLAGE
(4,2x15mm Tête
ronde)
VOIR LES
DIMENSIONS DE
L’OUVERTURE
METAL OU TOUTE AUTRE
MATIERE NON COMBUSTIBLE
