7

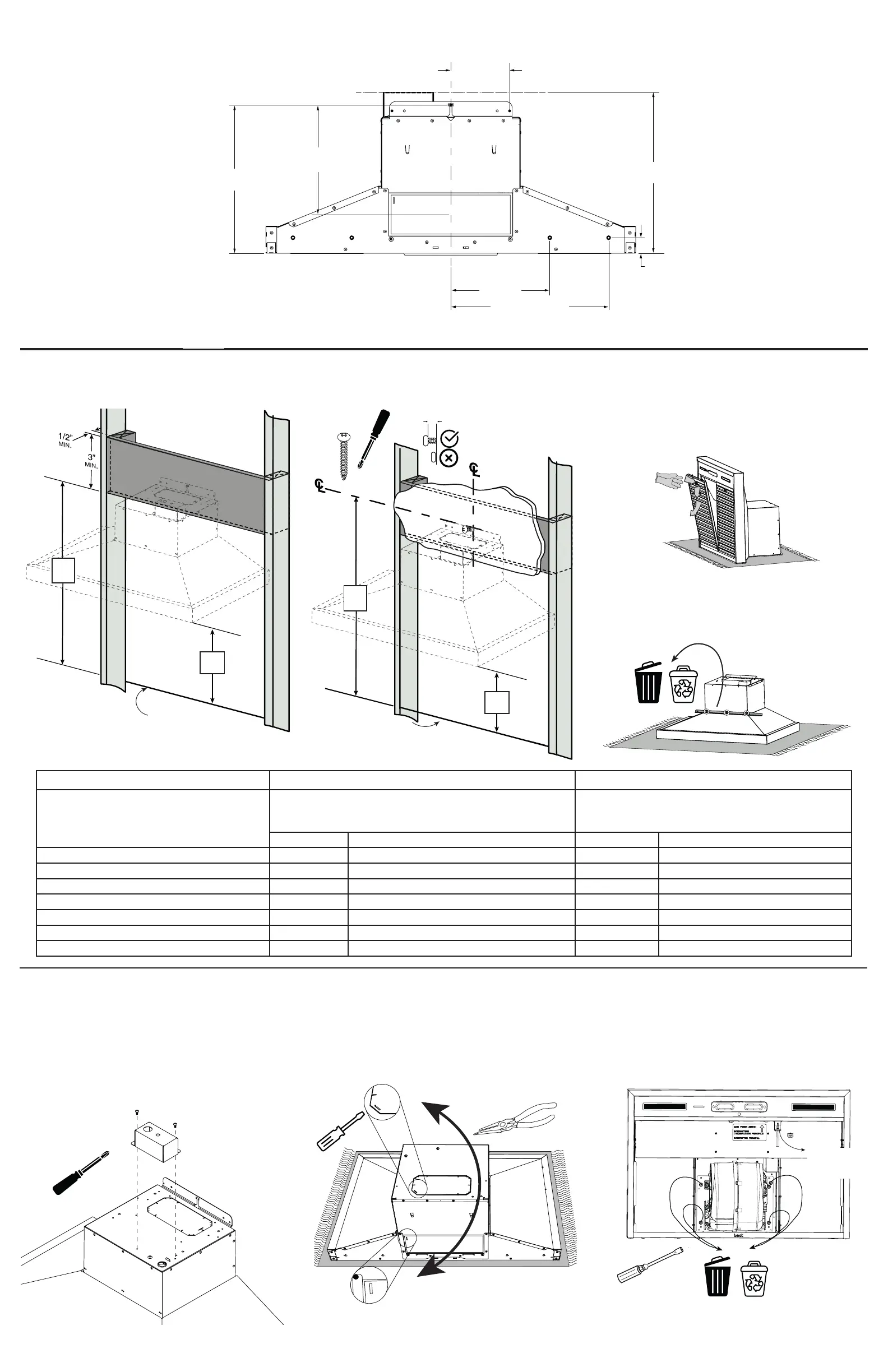

C Hood Specifications / Spécifications de la hotte / Especificaciones de la campana
HK0350
4¾"
13"
1¼"
12¾"(30" width /
largeur / anchura)
15¾"(36" width /
largeur / anchura)
8"
12"(WCS1/WCT1)
13½"(WCP1)
8-7/8"(WCS1/WCT1)
10-3/8"(WCP1)
C
L
X
HD1464
A
B
D Construct Wood Wall Framing /
Construire un cadre mural en bois /
Construir una estructura mural de madera
E Trace Center Line and Place Screw /
Tracer la ligne centrale et placer la vis /
Trazar la línea central y colocar el tornillo
HD1462
2
3
1
F Prepare Installation /
Préparer l’installation /
Preparar la instalación
HD0816
HR0295
G Remove Junction Box Cover (WCT1
and WCS1 Only)
Enlever le couvercle de la boîte de
jonction (WCT1 et WCS1 seulement)
Retirar la tapa de la caja de
conexiones (WCT1 y WCS1 sólo)
H Remove Proper Knockout (A or B)
Enlever l’ouverture préamorcée
appropriée (A ou B)
Quitar el orificio punzonado
apropiado (A o B)
HR0294
Vertical Discharge
Sortie verticale
Salida vertical
Horizontal Discharge
Sortie horizontale
Salida horizontal
HD1463
I Remove Blower and Plate Assembly
(Horizontal Discharge Only)
Enlever le ventilateur et la plaque du
ventilateur (sortie horizontale seulement)
Quitar el ventilador y la placa del
ventilador (salida horizontal sólo)
Unplug
Débrancher
Desenchufar
A
B
5.1 Remove Grease Filters
Enlever les filtres à graisses
Retirar los filtros de grasa
5.2 Remove Bracket (WCS1 Only)
Enlever le support (WCS1 seulement)
Retirar el soporte (WCS1 sólo)
X
≈3/16"
1 X
A
C
OR
OU
O
OR
OU
O
NOTE: Do not remove for non-ducted installation.
NOTE : Ne pas enlever pour une installation en recirculation.
NOTA: No quitar para una instalación sin conducto.
Cooking surface
Surface de cuisson
Superficie de cocción
Cooking surface
Surface de cuisson
Superficie de cocción
A B C
Hood distance above cooktop (in)
Distance de la hotte au-dessus de la surface de
cuisson (po)
Distancia de la campana por encima de la
superficie de cocción (pulg.)
Wood wall framing distance above cooktop (in)
Distance du cadre mural en bois au-dessus de la surface de cuisson (po)
Distancia de la estructura mural de madera por encima de la
superficie de cocción (pulg.)
Center screw distance above cooktop (in)
Distance de la vis centrale au-dessus de la surface de cuisson (po)
Distancia del tornillo central por encima de la superficie de
cocción (pulg.)
WCS1/WCT1 WCP1 WCS1/WCT1 WCP1
24 34 35-1/2 36 37-1/2
25 35 36-1/2 37 38-1/2
26 36 37-1/2 38 39-1/2
27 37 38-1/2 39 40-1/2
28 38 39-1/2 40 41-1/2
29 39 40-1/2 41 42-1/2
30 40 41-1/2 42 43-1/2
