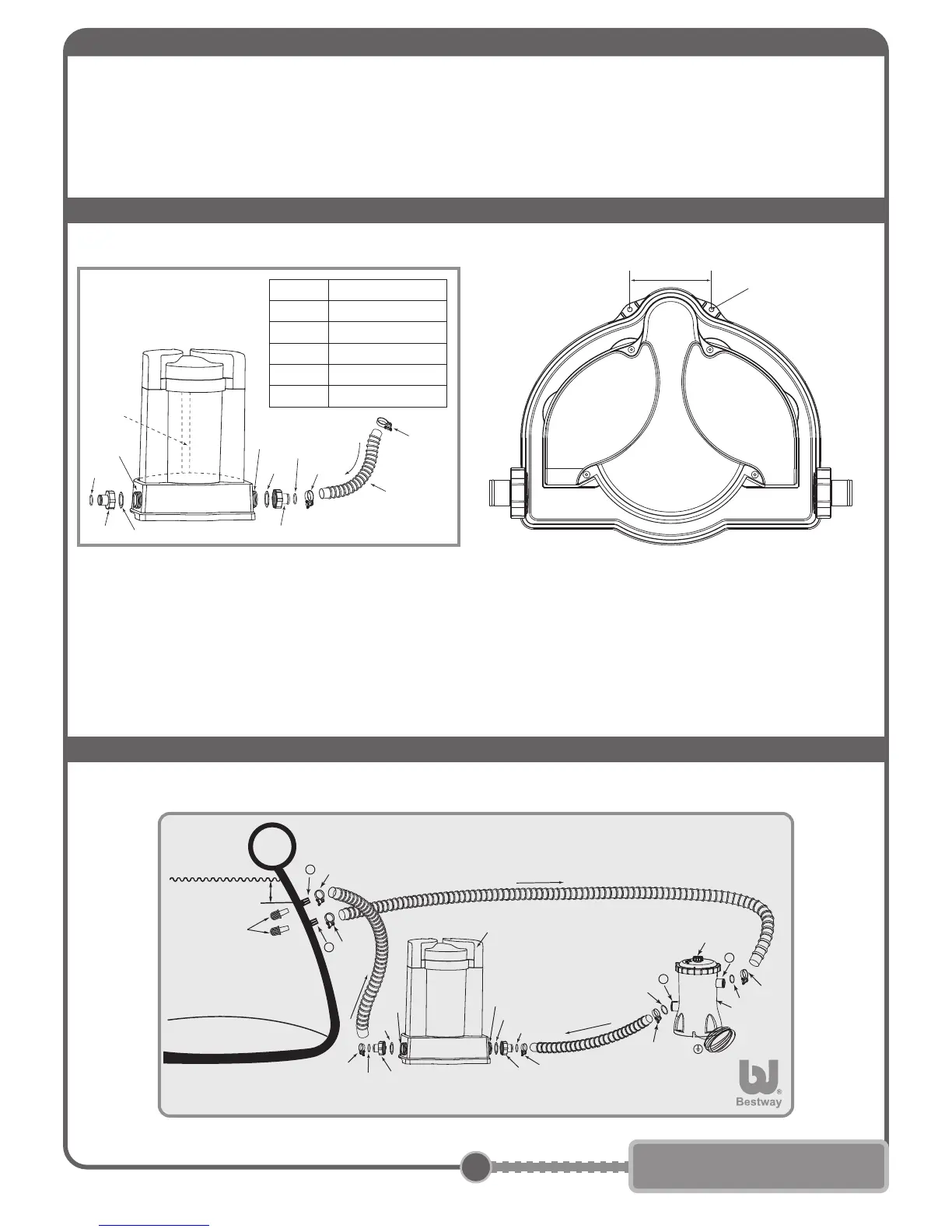

I. Installation pour pompes de filtration de 2.006 et 3.028 litres. (Voir Fig. 1)
Bestway
®
9
NOTE: Lorsque vous commandez des pièces de rechange pour votre générateur d'ozone, veuillez nous fournir le nom et le numéro de la pièce.
Le générateur d'ozone est conçu de manière à produire de l'ozone en permanence pour stériliser l'eau de votre piscine.
La pompe du filtre sert à faire circuler l'eau de la piscine et à la purifier.
Fixation sur un socle
L'appareil doit être fixé verticalement au sol ou sur un socle réalisé en bois ou en béton avant d'être utilisé. Le socle doit comprendre deux trous de
5,8mm de diamètre à 103mm d'écart l'un de l'autre. Placer l'appareil sur le socle et le fixer à l'aide de boulons et d'écrous. Le socle doit peser plus
de 18kg pour éviter tout risque de chute de l'appareil.
INSTRUCTIONS DE MONTAGE
GÉNÉRATEUR D'OZONE RELIÉ PAR UN CORDON
Spécifications
Tension:
Puissance électrique: 220-240V 50Hz 50W
Sortie d'ozone: 300mg/h.
La température de l'eau doit être maintenue entre 5°C et 35°C pour que l'appareil fonctionne correctement.
Compatibilité de la pompe de filtration: ≥2006 l/h (530 gal/h)
Compatibilité du filtre à sable: 3028 L/h (800 gal/h)
VUE D’ENSEMBLE DES PIÈCES
S-S-000860
S-S-000860/21.0x28.5cm(#58202/A版) JS-YF-2009-B-01316/法
103mm
Ø5.8mm
ENTRÉE
SORTIE
P6005
P6321
P6005
P6230P6230
58206
P6005
P6124
P6019
P6230
P6321
58206
Joint torique
Colliers de serrage
Tuyau
Raccord
Rondelle
Déshydratants
P6019
P6124
P6321
P6124
Illustration (non à l’échelle) de la piscine, de la pompe de filtration et du générateur d'ozone.
P6124
P6124
Flux de l'eau
Système de nettoyage de l'eau
Flux de l'eau
Flux de l'eau
Entrée
Sortie
P6124
P6124
P6124
P6005
P6321
P6005
P6321
P6230
P6230
Fig. 1
>1/2 pouce
Grille de protection
Vanne d'entrée
Vanne
d'écoulement
(F4030)
B
A
Soupape d’épuration d’air
Pompe de filtration
Entrée
Sortie
P6005
P6124
P6005
B
A
