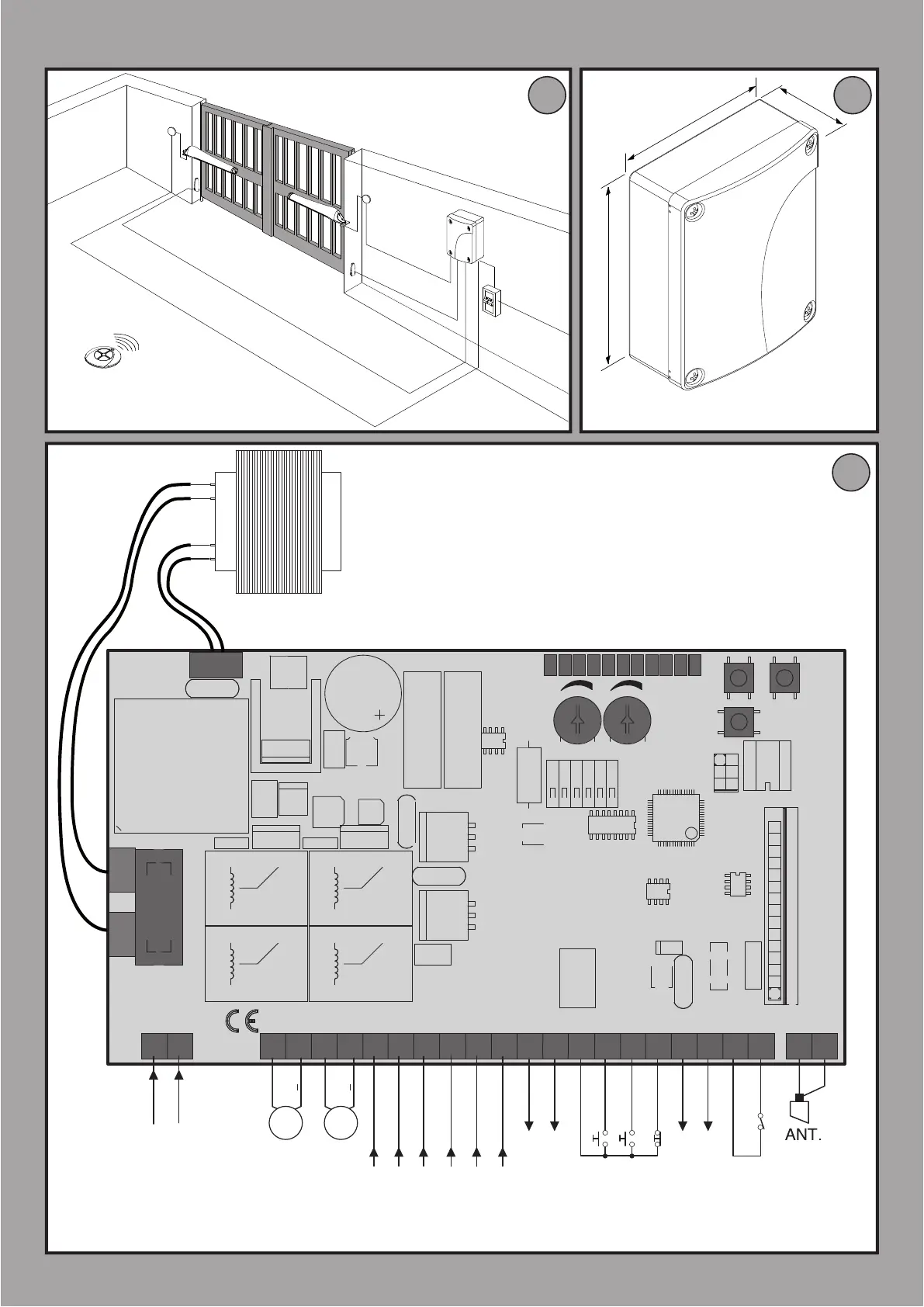

INSTALLAZIONE VELOCE-QUICK INSTALLATION-INSTALLATION RAPIDE
SCHNELLINSTALLATION-INSTALACIÓN RÁPIDA - INSTALAÇÃO RÁPIDA
A
B
C
PREDISPOSIZIONE TUBI,
TUBE ARRANGEMENT,
PRÉDISPOSITION DES TUYAUX,
VORBEREITUNG DER LEITUNGEN,
DISPOSICIÓN DE TUBOS,
DISPOSIÇÃO DOS TUBOS.
6X1.5 mm
2
236
194
100
2x0.75 mm
2
4x0.75 mm
2
6x1.5 mm
2
3x1.5 mm
2
17 18 19 20
L N
11 12
13
1 2
53 4 6 7 8 9 10
+ +
M2M1
14 15 16
ENC V
-
24 V
~ (-)
24 V
~ (+)
COM
NC NO NO
START
STOP
OPEN
V safe -
V safe +
A-CELLULA FLX
POWER
START
OPEN
STOP
PHOT
SW1
SW2
ER
MOTOR
RADIO
SET
T1
F1
T2
ST/AS
S1 S2
JP21
S5
1 2 3 4 5 6
ENC V
+
ENC A MOT 1 ENC A MOT 2 ENC B MOT 2 ENC B MOT 1
1.25 AT
DL1 DL11 DL10 DL2 DL3 DL4 DL5 DL6 DL7 DL8 DL9
-
+
-
+
21 22
Se non si utilizza lasciare il ponticello inserito.
If not used, leave jumpered.
Si vous ne l'utilisez pas, laissez la barrette.
Falls nicht verwendet, überbrückt lassen.
Si no se utiliza dejar el puente.
I ndien niet gebruikt, brug niet verwijderen.
JP3 JP2
*
*
Altre tensioni disponibili a richiesta
Other voltages available on request
Autres tensions disponibles sur demande
Weitere Spannungen auf Anfrage erhältlich
Otras tensiones disponibles a petición
Andere spanningen op aanvraag beschikbaar
JP22
24V
230V ~
*
230V ~
230V
(*)
24V
(*) 110V
L N
*
1
*
1
2 - A-CT BOARD SW
D811751 00100_04
