BFT PHOBOS BT A25 - Fastening of Fittings to Pillar; Power Cable; Attaching Motor to Fastening on Pillar; Maximum Tilt

ITALIANO ENGLISH
FRANÇAIS ESPAÑOL
NEDERLANDS
DEUTSCH
*
*
*
D
21
*
E
F
V1
+ 30 mm
- 30 mm
V1
2
1
9,5
3,5
3 x 1,5 mm
2
Ø=7.1÷9.6
40 mm
1 2 3
MOT -
MOT +
FC
C

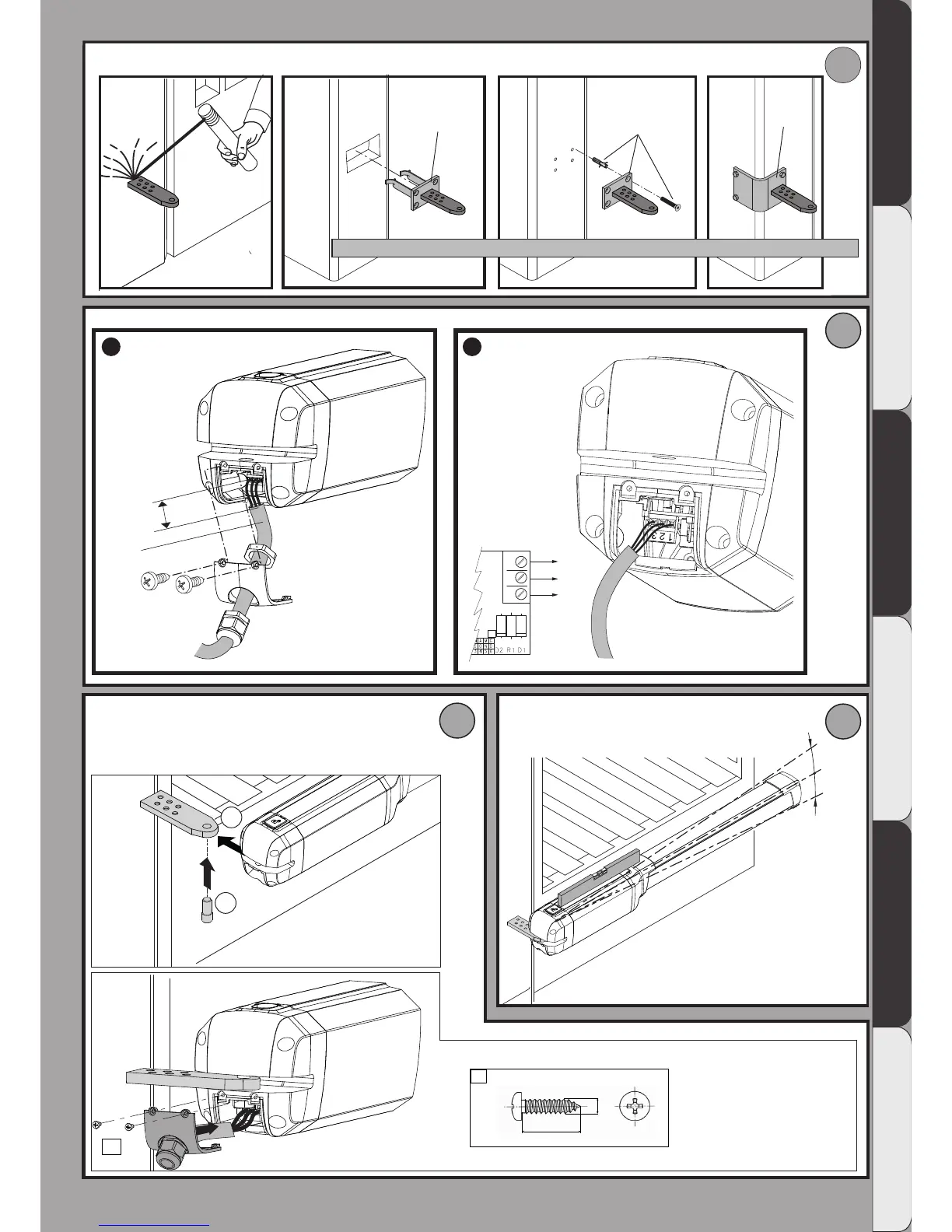

ANCORAGGI DEGLI ATTACCHI AL PILASTRO. FASTENING OF FITTINGS TO PILLAR. ANCRAGES DES RACCORDEMENTS SUR LE PILIER. VERANKE-
RUNGEN DER ANSCCHLÜSSE AM PFEILER. ANCLAJES DE LAS FIJACIONES AL PILAR. VERANKERING VAN DE BEVESTIGINGEN AAN DE PIJLER.
CAVO DI ALIMENTAZIONE. POWER CABLE. C ÂBLE D’ALIMENTATION. NETZKABEL. CABLE DE ALIMENTACIÓN. VOEDINGSKABEL.
Non in dotazione! Not provided! Pas fournis! Nicht mitgeliefert! No incluidos en el kit! Niet meegeleverd!
FISSAGGIO MOTORE SU ANCORAGGIO A PILASTRO.
ATTACHING MOTOR TO FASTENING ON PILLAR.
FIXATION DU MOTEUR SUR L’ANCRAGGE SUR LE PILIER.
BEFESTIGUNG DES MOTORS AUF VERANKERUNG AM PFEILER.
FIJACIÓN MOTOR EN ANCLAJE AL PILAR.
BEVESTIGING MOTOR OP VERANKERING MET PIJLER.
MASSIMA INCLINAZIONE. MAXIMUM TILT.
INCLINAISON MAXIMUM. MAX. NEIGUNG.
INCLINACIÓN MÁXIMA. MAXIMUM HELLING.
PHOBOS BT A25 - PHOBOS BT A40 - 3
