36 - RME - RME BT
D811642_03
PODRĘCZNIK INSTALACJI
POLSKI

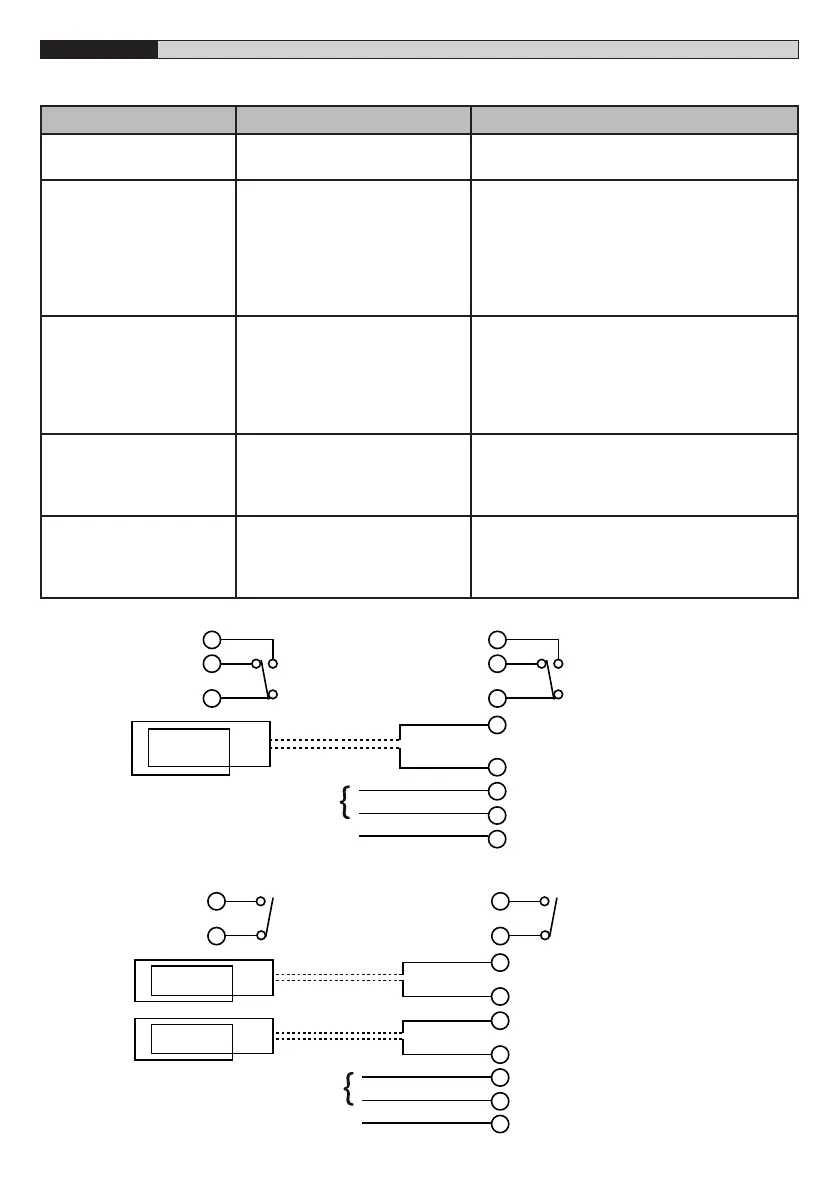

DIAGNOSTYKA:
OBJAW MOŻLIWA PRZYCZYNA ROZWIĄZANIE
Dioda zasilania POWER nie
świeci się.
Brak zasilania na wejściu. Sprawdzić, czy zasilanie jest prawidłowo
podłączone do detektora (Styk 1 i 2)
Dioda wykrywania DETECT
świeci się nierówno.
Możliwie słabe połączenie w pętli
lub przewodzie zasilającym.
Może występować przenikanie z
pętlą sąsiedniego detektora.
Sprawdzić okablowanie. Dokręcić śruby
zakończeń. Sprawdzić pod kątem przerwanych
przewodów.
Spróbować zmienić częstotliwości przy użyciu
przełącznika. Ustawić detektor z większą pętlą
na mniejszą częstotliwość, a detektor o mniejs-
zej pętli na wysoką.
Dioda wykrywania DETECT
pozostaje zapalona w pr-
zypadkowy sposób
Usterka pętli lub przewodu
zasilającego (feeder).
Ruch pętli w podłożu.
Sprawdzić okablowanie. Dokrecić śruby
zakończeń. Sprawdzić pod kątem zaciśniętych
lub zagiętych przewodów. Czy przewód
zasilający jest skręcony?
Sprawdzić w poszukiwaniu pęknięć w nawier-
zchni drogi w pobliżu pętli.
Miga dioda usterki pętli
LOOP FAULT.
Indukcyjność pętli jest za mała
lub pętla ma zwarcie.
Sprawdzić czy nie ma zwarcia w okablowaniu
zasilania pętli lub w samej pętli. Jeśli nie, wte-
dy indukcyjność jest zbyt mała i do pętli należy
dodać więcej zwojów drutu..
Dioda usterki pętli LOOP
FAULT pali się światłem
ciągłym.
Indukcyjność pętli jest zbyt duża
lub pętla ma otwarty obwód.
Sprawdzić ciągłość elektryczną pętli. Można to
zrobić za pomocą multimetru sprawdzając za-
kres omów (< 5 ). Jeśli indukcyjność pętli jest
zbyt wysoka, zredukować ilość zwojów.
SCHEMAT OKABLOWANIA RME/BT 1:
5
10
6
3
11
4
7
8
1
2
9
WYJŚCIE PRZEKAŹNIKA
OBECNOŚCI
WYJŚCIE PRZEKAŹNIKA
IMPULSOWEGO
WEJŚCIE PĘTLI
PRZEWÓD
UZIEMIENIE
PĘTLA
SKRĘCONY
WEJŚCIE ZASILANIA
10
11
7
8
3
4
1
2
9
PRZEKAŹNIK
OBECNOŚCI /
IMPULSOWY WYJŚCIE 1
PRZEKAŹNIK
OBECNOŚCI /
IMPULSOWY WYJŚCIE 2
WEJŚCIE PĘTLI 1
WEJŚCIE PĘTLI 2
WEJŚCIE ZASILANIA
PRZEWÓD
PĘTLA 1
PĘTLA 2
SKRĘCONY
5
6
PRZEWÓD
SKRĘCONY
RME: Live | RME BT: 12V AC/DC
RME: Neutral | RME BT: 12V AC/DC
UZIEMIENIE
RME: Live | RME BT: 12V AC/DC
RME: Neutral | RME BT: 12V AC/DC
SCHEMAT OKABLOWANIA RME/BT 2:
