BFT RME 2 - Page 46

46 - RME - RME BT
D811642_03
NÁVOD K INSTALACI
ČEŠTINA
NÁVOD K INSTALACI
1. Detektor se musí instalovat do vodotěsné skříňky co nejblíže k indukční smyčce.
2. Smyčka a její přívodní kabel (feeder) musí být z izolovaného měděného vodiče o průřezu 1,5 mm
2
. Přívodní ka-
bel musí být splétaný s alespoň 20 zkruty na lineární metr. Spoje vodiče se nedoporučují; musí být pájené a
vodotěsné. Vadné spoje by mohly způsobit nesprávnou činnost detektoru. Přívodní kabely, které by mohly za-
chycovat elektrický šum, musí mít stíněné provedení, se stíněním připojeným na uzemnění detektoru.

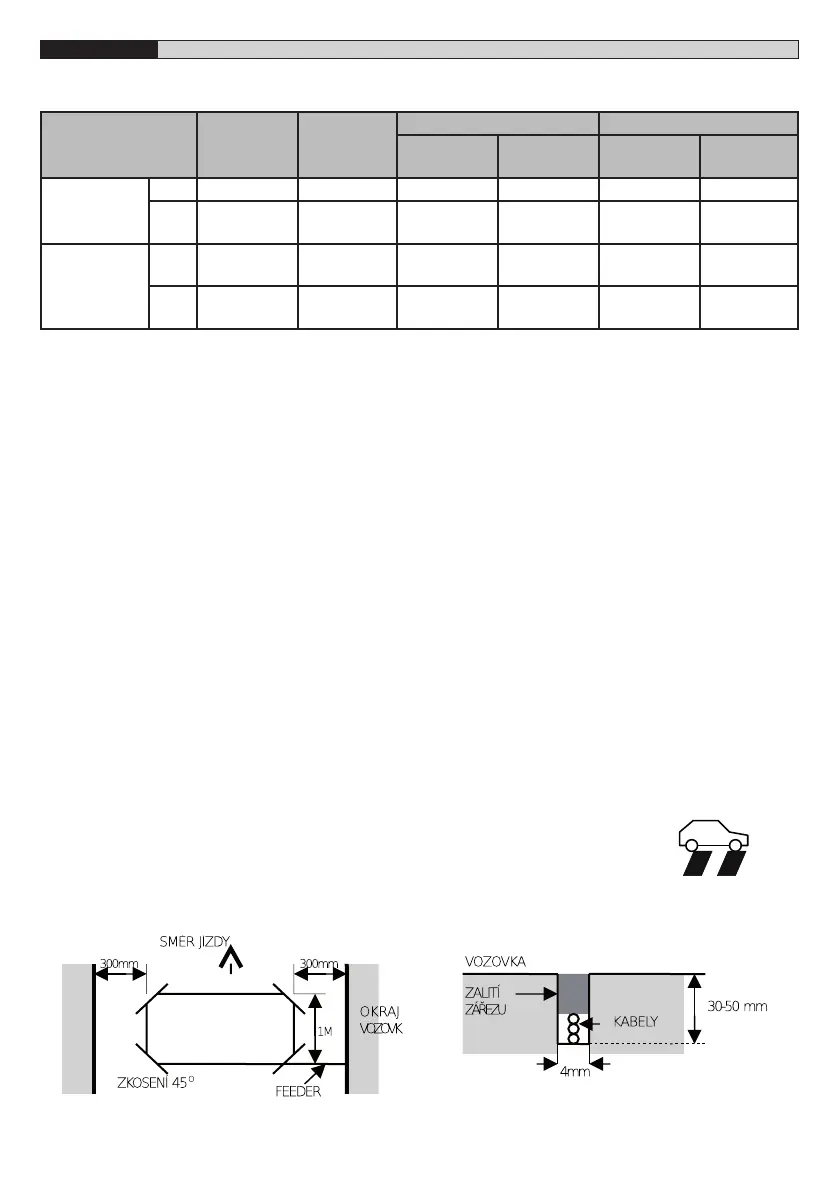

3. Smyčka musí mít čtvercový nebo obdélníkový tvar s minimální vzdálenosti 1 metr mezi protilehlými stranami.
Obvykle se ve smyčce používají 3 závity kabelu. Pro velké smyčky s obvodem větším než 10 metrů se používají
2 závity, zatímco pro malé smyčky s obvodem menším než 6 metrů se používají 4 závity. Když se používají dvě
smyčky velmi blízko sebe, doporučuje se udělat v jedné smyčce 3 závity a v druhé 4 závity, aby se předešlo “cros-
stalk”.
4. Crosstalk je termín používaný pro popis interference mezi dvěma smyčkami. Aby se vyloučila nesprávná činnost
snímače, musí mít smyčky vzdálenost alespoň 2 metry od sebe a musí být nastaveny na odlišný kmitočet.
5. Pro instalaci smyčky se ve vozovce musí nástrojem na řezání zdí vytvořit zářez. Rohy musí být zkosené řezem po
úhlem 45°, aby nedocházelo k poškození vodiče o hrany. Zářez musí mít šířku 4 mm a hloubku od 30 do 50 mm.
Nezapomeňte prodloužit zářez z jednoho rohu směrem k vozovce, aby se mohl instalovat přívodní kabel.
6. Nejlepších výsledků se dosahuje, když se používá celistvý vodič bez spojů. Toho lze dosáhnout tak, že vodič se
vede od detektoru ke smyčce, kolem smyčky ve 3 závitech a pak zase k detektoru. Část vodiče, která tvoří přívodní
vedení se pak splete kroucením kabelu. Nezapomeňte, že při kroucení kabelu se zmenšuje jeho délka, ujistěte se
proto, že používáte dostatečně dlouhý drát.
7. Po uložení přívodních kabelů a smyčky do zářezu se zářez musí zaplnit epoxidovým kompozitem nebo asfalto-
vou směsí.
8. V případě používání “Logiky směru” umístěte smyčky dostatečně blízko tak, aby vozidlo při
průjezdu obsadilo obě smyčky.
FUNKCE RELÉ
1 2
RELÈ
VOZIDLO
PŘÍTOMNÉ
BEZ
VOZIDLA
RME BT RME
SMYČKA
VADNÁ
NAPÁJENÍ
VYPNUTO
SMYČKA
VADNÁ
NAPÁJENÍ
VYPNUTO
RELÉ
PŘÍTOMNOSTI
SPÍN SEPNUTO ROZEPNUTO SEPNUTO SEPNUTO SEPNUTO SEPNUTO
ROZ
PÍN
ROZEPNUTO SEPNUTO ROZEPNUTO ROZEPNUTO ROZEPNUTO ROZEPNUTO
RELÉ IMPULSU
SPÍN
IMPULS
SEPNUTÝ
ROZEPNUTO ROZEPNUTO ROZEPNUTO SEPNUTO SEPNUTO
ROZ
PÍN
IMPULS RO-
ZEPNUTÝ
SEPNUTO SEPNUTO SEPNUTO ROZEPNUTO ROZEPNUTO
