48 - RME - RME BT
D811642_03
MONTAJ KILAVUZU
TÜRKÇE

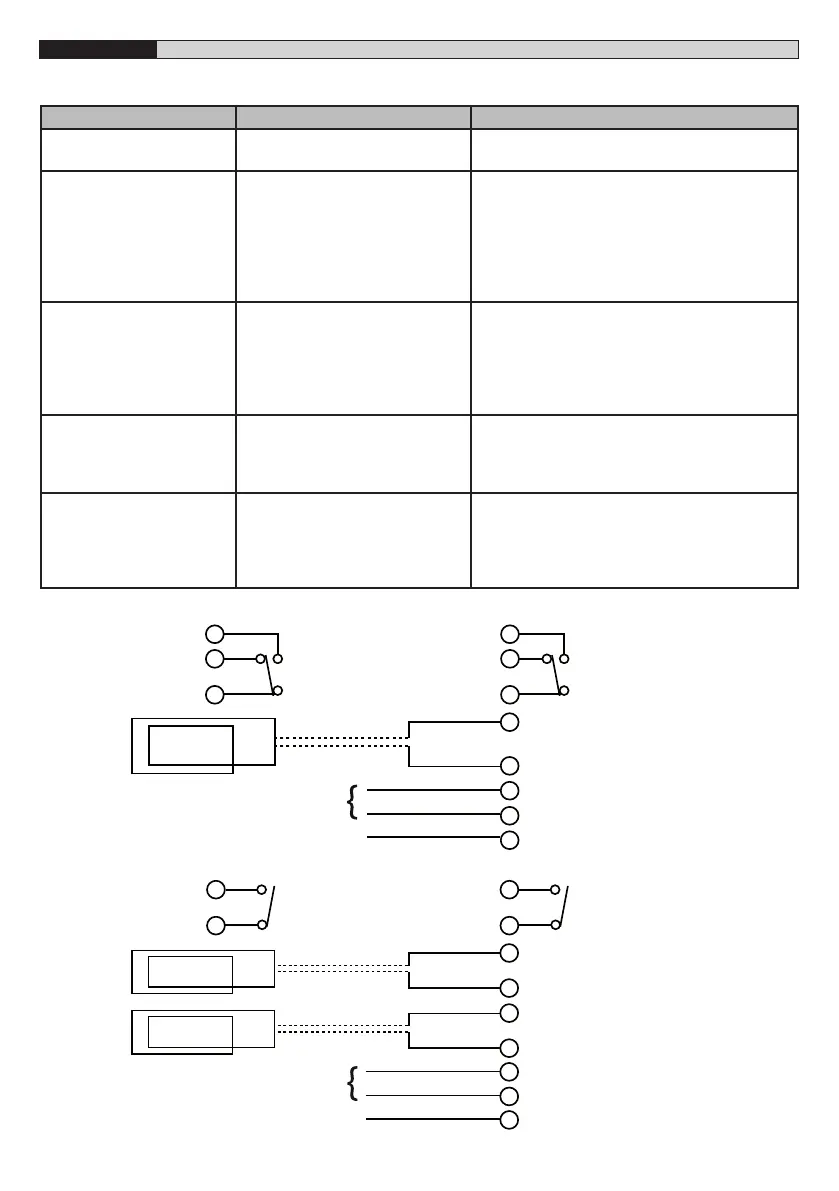

ARIZA ARAMA:
BELİRTİ OLASI NEDEN ÇÖZÜM
POWER LED’i yanmıyor
Girişte besleme akımı yok. Beslemenin doğru şekilde dedektöre bağlanmış
olduğunu kontrol ediniz (PIN 1 ve 2)
DETECT LED’i düzgün
şekilde yanıp sönmüyor.
Döngüdeki veya bunun besleme
kablosundaki bağlantı zayıf ola-
bilir.
Dedektör, yakın bir dedektörün
döngüsünden parazit (crosstalk)
etkisinde kalabilir.
Bütün kabloları kontrol ediniz. Vidalı bağlantı
klemenslerini kilitleyiniz. Kesik kablo olup
olmadığını kontrol ediniz.
Frekans anahtarını kullanarak frekansı
değiştirmeyi deneyiniz. En büyük döngülü de-
dektörü alçak frekans üzerine, en küçük döngülü
dedektörü ise yüksek frekans üzerine getiriniz.
DETECT LED’i tesadü
şekilde yanık kalıyor.
Döngü arızalı veya döngünün be-
sleme kablosu (feeder) arızalı.
Döngünün topraktaki hareketi.
Bütün kabloları kontrol ediniz. Vidalı bağlantı
klemenslerini kilitleyiniz. Kabloların kıvrılmamış
veya sıkışmamış olduklarını kontrol ediniz. Be-
sleme kablosu bükülmüş mü?
Döngü yakınındaki yol yüzeyi üzerinde yarık
olmadığını kontrol ediniz.
LOOP FAULT (DÖNGÜ ARI-
ZA) LED’i yanıp sönüyor.
Döngü endüktansı çok alçak veya
döngü kısa devrede.
Döngü besleme kablosunun veya döngünün kısa
devrede olmadığını kontrol ediniz. Herhangi bir
kısa devre yok ise, endüktans çok alçak demektir
ve döngüye kablo tur sarımları eklenmelidir.
LOOP FAULT (DÖNGÜ ARI-
ZA) LED’i devamlı yanık
kalıyor.
Döngü endüktansı çok yüksek
veya döngü devresi açık.
Döngüde elektrik devamlılığı olduğunu kon-
trol ediniz. Bu, Ohm ölçeği (< 5 ) üzerin-
de düzenlenmiş bir mültimetre kullanılarak
yapılabilir. Döngü endüktansı çok yüksek ise tur
sarım sayısını azaltmayı deneyiniz.
RME/BT 1 KABLO ÇEKME ŞEMASI:
5
10
6
3
11
4
7
8
1
2
9
RÖLE ÇIKIŞ
MEVCUDÍYET
RÖLE ÇIKIŞ
TÍTREŞÍM
DÖNGÜ GİRİŞ
BÜKÜLÜ
TOPRAK
DÖNGÜ
KABLO
AKIM GİRİŞ
10
11
7
8
3
4
1
2
9
MEVCUDİYET RÖLESİ /
ÇIKIŞ 1 İMPALSI
MEVCUDİYET RÖLESİ /
ÇIKIŞ 2 İMPALSI
DÖNGÜ GİRİŞ 1
DÖNGÜ GİRİŞ 2
AKIM GİRİŞ
BÜKÜLÜ
DÖNGÜ 1
DÖNGÜ 2
KABLO
5
6
BÜKÜLÜ
KABLO
RME: Live | RME BT: 12V AC/DC
RME: Neutral | RME BT: 12V AC/DC
TOPRAK
RME: Live | RME BT: 12V AC/DC
RME: Neutral | RME BT: 12V AC/DC
RME/BT 2 KABLO ÇEKME ŞEMASI:
