4 - RME - RME BT
D811642_03
MANUALE D’USOITALIANO

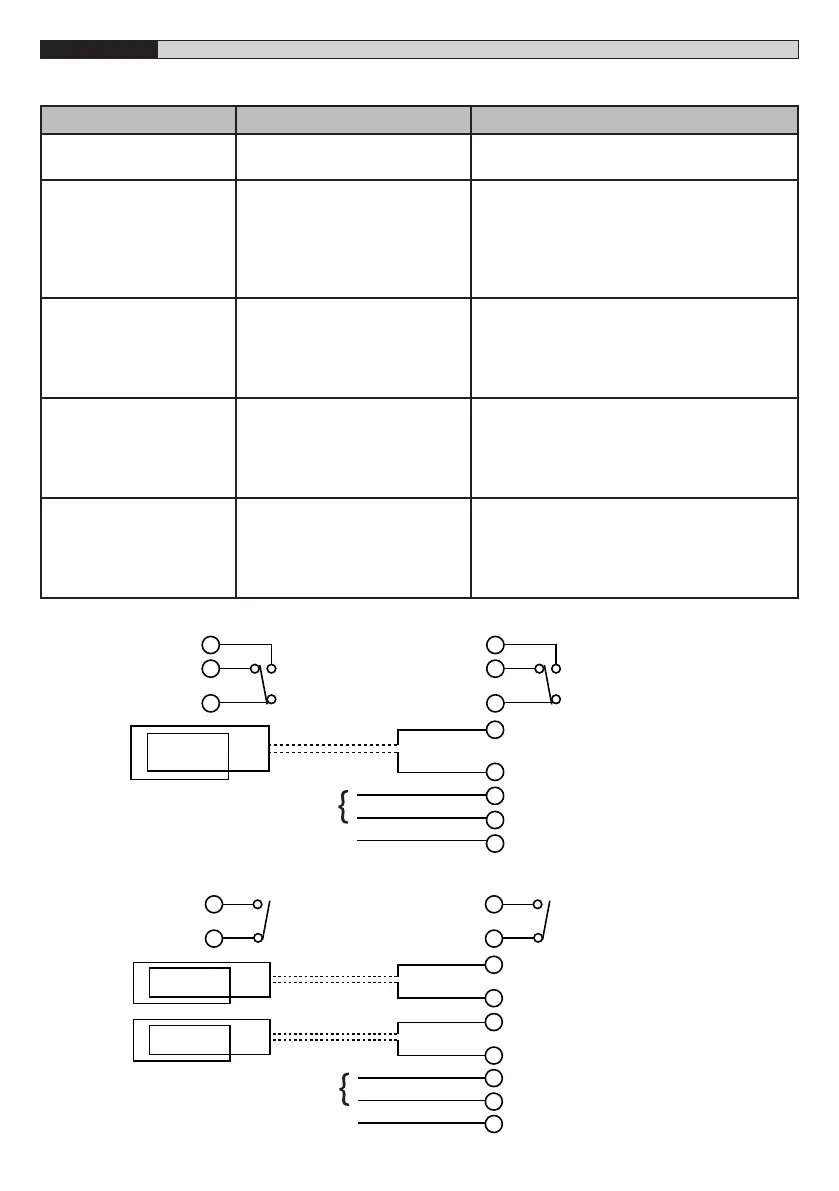

DIAGNOSTICA:
SINTOMO POSSIBILE CAUSA SOLUZIONE
Il LED POWER non è acceso.
Non arriva corrente di alimenta-
zione in ingresso.
Controllare che l’alimentazione sia colle gata
correttamente al rilevatore (PIN 1 e 2)
Il LED DETECT lampeggia
in modo irregolare.
Potrebbe esservi connessione
scadente nella spira o nel suo
cavo di alimentazione.
Il rilevatore potrebbe subire in-
terferenze (crosstalk) dalla spira
di un rilevatore adiacente.
Controllare tutti i cavi. Serrare i morsetti a vite.
Controllare se vi sono cavi interrotti.
Provare a variare le frequenze usando lo switch
della frequenza. Mettere il rilevatore con la spi-
ra più grande su frequenza bassa e quello con
la spira più piccola su frequenza alta.
Il LED DETECT rimane acce-
so in maniera casuale.
Spira difettosa o cavo di alimen-
tazione della spira (feeder) difet-
toso.
Movimento della spira nel terre-
no.
Controllare i cavi. Serrare i morsetti a vite. Con-
trollare che i cavi non siano piegati o pizzicati. Il
cavo di alimentazione è stato intrecciato?
Controllare che non vi siano crepe sulla super-
cie stradale vicina alla spira.
Il LED LOOP FAULT lampeg-
gia.
L’induttanza della spira è troppo
bassa o la spira è in corto circu-
ito.
Controllare che il cavo di alimentazione della
spira o la spira non siano in corto circuito. Se non
vi è nessun corto circuito allora l’induttanza è
troppo bassa e vanno aggiunti dei giri del cavo
alla spira.
Il LED LOOP FAULT rimane
sempre acceso.
L’induttanza della spira è troppo
alta o la spira è a circuito aperto.
Controllare che vi si continuità elettrica nella
spira. Questo si può fare usando un multimetro
regolato sulla scala Ohm (< 5 ). Se l’induttan-
za della spira è troppo alta cercare di ridurre il
numero dei giri.
SCHEMA CABLAGGIO RME/BT 1:
5
10
6
3
11
4
7
8
1
2
9
USCITA RELÈ
PRESENZA
USCITA RELÈ
IMPULSO
ENTRATA SPIRA
C AVO
TERRA
SPIRA
INTRECCIATO
ALIMENTAZIONE
RME: Live | RME BT: 12V AC/DC
RME: Neutral | RME BT: 12V AC/DC
10
11
7
8
3
4
1
2
9
RELÈ
PRESENZA / IMPULSO
USCITA 1
RELÈ
PRESENZA / IMPULSO
USCITA 2
ENTRATA SPIRA 1
ENTRATA SPIRA 2
ALIMENTAZIONE
C AVO
TERRA
SPIRA 1
SPIRA 2
INTRECCIATO
5
6
C AVO
INTRECCIATO
RME: Live | RME BT: 12V AC/DC
RME: Neutral | RME BT: 12V AC/DC
SCHEMA CABLAGGIO RME/BT 2:
